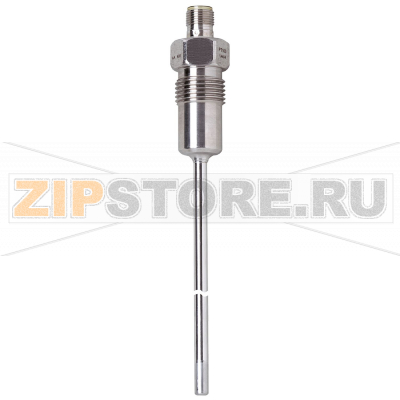

Датчик температуры с кабелем с присоединением к процессу IFM TM4501

Описание товара

• Датчик температуры для подключения к системе оценки
• 1 x Pt 100
• (to DIN EN 60751, класс A)
• Монтажная длина EL 30 mm
• Диапазон измерения -40...150 °C / -40...302 °F
• Предел прочности по давлению 160 bar
• G 1/2 уплотняющий конус
• M12 Разъем

Датчик температуры с кабелем с присоединением к процессу IFM TM4501 (каталожный номер TM-030KFER12-/US/) предназначен для надежного измерения температуры в промышленных установках с жидкими и газообразными средами. Конструкция с уплотняющим конусом G 1/2 обеспечивает стабильное и герметичное подключение к процессу, а интерфейс через стандартный разъем M12 упрощает интеграцию с системами оценки, ПЛК и модулями ввода-вывода. Прецизионный элемент Pt100 класса A обеспечивает воспроизводимость измерений в типовых задачах контроля и регулирования.

Назначение и применение

IFM TM4501 применим в контуре охлаждения, системах обогрева, гидравлике, на линиях подготовки теплоносителей, в общем машиностроении и в автоматизированных установках, где требуется стабильный контроль температуры. Датчик рассчитан на монтаж в стандартные технологические порты, а компактная монтажная длина позволяет использовать его в ограниченных пространствах и ответственных точках измерения.

Монтаж и подключение

Монтаж выполняется на подготовленную резьбу G 1/2 с уплотняющим конусом. Рекомендуется использовать подходящие уплотнительные элементы согласно требованиям к среде и давлению, соблюдать чистоту посадочных поверхностей и не превышать момент затяжки, рекомендованный производителем оборудования. Электрическое подключение выполняется через M12; важно обеспечить надежную фиксацию разъема и разгрузку кабеля от натяжения. Для корректности показаний учитывайте схему подключения элемента Pt100, а также требования вашего модуля измерения сопротивления/температуры.

Как понять, что запчасть вышла из строя

• Нестабильные показания: скачки, «шум» или дрейф без изменения процесса.
• Постоянное максимальное/минимальное значение, невосприимчивость к изменениям температуры.
• Сообщения диагностики контроллера о «обрыве цепи» или «коротком замыкании» датчика.
• Существенное расхождение показаний с эталонным термометром при стабильных условиях.
• Пропадание сигнала при касании или изгибе кабеля, что указывает на повреждение жил или контактов M12.
• Следы утечек среды в зоне присоединения, что может сопровождаться изменением реакции датчика.

Основные причины поломок

• Механическое повреждение измерительного наконечника или резьбы при монтаже.
• Чрезмерные вибрации, перегибы и натяжение кабеля, приводящие к переломам жил.
• Попадание влаги или загрязнений в разъем M12 из-за отсутствия или износа уплотнений.
• Длительная работа за пределами допустимых условий процесса (перегрев, избыточное давление, агрессивные среды без соответствующей защиты).
• Неправильный подбор уплотнений или чрезмерный момент затяжки, вызывающий деформацию посадочного места.
• Ошибки в схеме подключения к модулю измерения Pt100.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте целостность кабеля и надежность фиксации разъема M12, очищайте контакты от пыли и конденсата.
• Контролируйте состояние уплотнительных элементов и отсутствие подтеканий на резьбовом соединении G 1/2.
• Раз в регламентный период проводите сверку показаний с эталоном или калибровку по методике предприятия.
• Соблюдайте минимальный радиус изгиба кабеля, избегайте натяжения и кручения.
• Перед демонтажем полностью сбросьте давление и температуру в контуре, дождитесь безопасных условий.
• При повторном монтаже выдерживайте чистоту посадочных поверхностей и используйте рекомендованные уплотнения.
• Обеспечьте экранирование и правильную прокладку сигнальных линий вдали от силовых кабелей для снижения помех.

Использование оригинального датчика IFM TM4501 с каталожным номером TM-030KFER12-/US/ помогает обеспечить стабильную и воспроизводимую работу узлов контроля температуры. При появлении признаков неисправности рекомендуется провести диагностику подключения, проверить механическое состояние узла и при необходимости выполнить замену на аналогичный оригинальный элемент.
