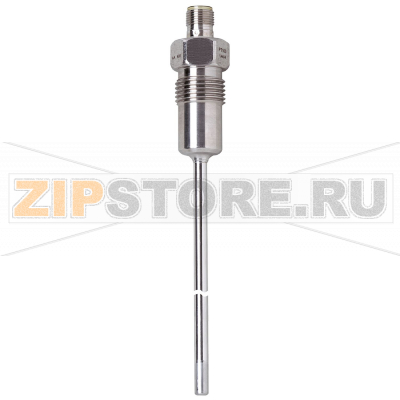

Датчик температуры с кабелем с присоединением к процессу IFM TM4541

Описание товара

• Датчик температуры для подключения к системе оценки
• 1 x Pt 100 (DIN EN 60751, класс A)
• Монтажная длина EL: 150 мм
• Диапазон измерения: -40…150 °C / -40…302 °F
• Предел прочности по давлению: 160 бар
• Присоединение к процессу: G 1/2, уплотняющий конус
• Электрическое подключение: M12 разъем

Датчик температуры с кабелем с присоединением к процессу IFM TM4541 (каталожный номер TM-150KFER12- /US/) — промышленное решение для контроля температуры в трубопроводах и резервуарах с рабочими средами в диапазоне от -40 до 150 °C. Первый элемент чувствительности — платиновый Pt100 класса A по DIN EN 60751, что обеспечивает стабильность показаний и низкую погрешность при правильной калибровке системы оценки. Монтажная длина 150 мм позволяет погружать зонд в поток, снижая влияние стенки и улучшая динамику отклика. Подключение через разъем M12 упрощает сервис и замену, а процессное присоединение G 1/2 с уплотняющим конусом обеспечивает надежную герметичность при давлении до 160 бар.

IFM TM4541 предназначен для работы с совместимыми системами оценки (контроллерами/преобразователями), принимающими сигнал от Pt100. Конструктивно зонд подходит для жидкостей и газов при условии химической совместимости материалов, корректного уплотнения и соблюдения монтажных требований. Рекомендуется выбирать установочное место с достаточной скоростью потока и обеспечивать погружение чувствительного участка минимум на 6–10 диаметров термозонда для более корректной термометрии.

Причины поломок

• Механические воздействия: удар, изгиб выше допустимого радиуса, вибрации, ведущие к обрыву чувствительного элемента или кабельной жилы/контакта в M12.
• Превышение температурного диапазона или резкие термошоки, вызывающие дрейф и деградацию чувствительного элемента.
• Превышение давления/гидроудары, деформирующие зонд и нарушающие герметичность.
• Коррозия и химическая несовместимость среды с материалом гильзы или уплотнительной зоны.
• Проникновение влаги в разъем M12 из‑за неподходящего ответного коннектора или отсутствия уплотнения, что ведет к утечкам тока и нестабильным показаниям.
• Нарушение экранирования/заземления линии, сильные наводки и помехи (особенно рядом с частотными приводами), вызывающие шум измерения.
• Ошибки монтажа: недостаточный момент затяжки, повреждение уплотняющего конуса, применение неподходящих уплотнений.

Как понять, что запчасть вышла из строя

• Нереалистичные или “зависшие” показания (например, постоянное минимальное/максимальное значение в системе оценки).
• Скачки, сильная дрожь измерений при неизменных условиях процесса.
• Длительное время стабилизации или заметный дрейф в сравнении с контрольным термометром.
• Ошибки самодиагностики контроллера (обрыв/короткое замыкание цепи датчика).
• Визуальные признаки: следы коррозии, влага в области M12, повреждение кабеля/коннектора, деформация зонда.

Быстрая проверка: измерить сопротивление Pt100 мультиметром при стабильной температуре. Ориентир: около 100 Ω при 0 °C и ~138,5 Ω при 100 °C (допуски для класса A). Обрыв проявится как бесконечное сопротивление, короткое — как близкое к нулю.

Рекомендации по уходу и эксплуатации

• Использовать качественный ответный коннектор M12 с соответствующей степенью защиты и целым уплотнительным кольцом; затягивать вручную до надежного упора без перетяжки.
• Обеспечить правильную посадку по G 1/2 уплотняющему конусу; применять совместимые уплотнения и избегать паст/материалов, повреждающих поверхность.
• Соблюдать минимальный радиус изгиба кабельной линии и выполнять разгрузку натяжения; исключить постоянную вибрационную нагрузку (при необходимости использовать виброгасящие крепления).
• Периодически осматривать зонд и разъем: удалять отложения мягкими методами, проверять целостность поверхности и отсутствие влаги.
• Проводить поверку/калибровку в соответствии с требованиями процесса. Для критичных применений — регламент 12–24 месяца или по тенденции дрейфа.
• Избегать термошоков: при запуске/останове выводить процесс на режим постепенно.
• Поддерживать корректное экранирование и трассировку кабелей вдали от источников ЭМП; проверять заземление системы оценки.

При корректном монтаже и регулярном обслуживании IFM TM4541 (TM-150KFER12- /US/) обеспечивает стабильное и предсказуемое измерение температуры в широком спектре технологических задач. Для замены рекомендуется сохранять те же параметры монтажной длины, типа присоединения и класса Pt100, чтобы обеспечить совместимость и повторяемость результатов.
