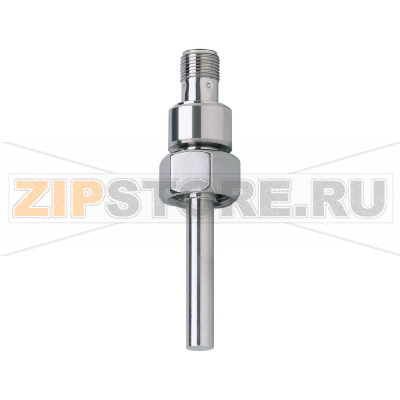

Датчик температуры с кабелем с присоединением к процессу IFM TM9550

Описание товара

• Датчик температуры для подключения к системе оценки
• 1 x Pt 1000
• (to DIN EN 60751, класс B)
• Монтажная длина EL 60 mm
• Диапазон измерения -40...125 °C / -40...257 °F
• Предел прочности по давлению 300 bar
• M18 x 1,5 внутренняя резьба
• M12 Разъем

Датчик температуры с присоединением к процессу IFM TM9550 (каталожный номер TM-045-BEM18 /US) предназначен для надежного контроля температуры в промышленных установках. Конструкция рассчитана на установку непосредственно в поток среды через резьбовое присоединение, а подключение к системе оценки осуществляется через стандартный разъем. Такое решение упрощает монтаж, обслуживание и замену, сохраняя стабильность измерений.

Область применения — гидравлические и смазочные системы, контуры охлаждения, технологические трубопроводы машин и агрегатов, где требуется фиксировать температуру жидкостей и газов в рабочем диапазоне датчика. IFM TM9550 обеспечивает стабильный сигнал благодаря платиновому измерительному элементу Pt1000 по DIN EN 60751 (класс B), что соответствует отраслевым требованиям к точности и воспроизводимости.

Монтаж выполняется в заранее подготовленное гнездо с соответствующей резьбой и глубиной ввода. Рекомендуется применять уплотнение, совместимое со средой, и соблюдать требуемый момент затяжки. Подключение к системе оценки производится штатным кабелем с разъемом M12; важно обеспечить разгрузку от натяжения и соблюдение минимального радиуса изгиба кабеля. Во избежание тепловых погрешностей нежелательны термомосты и установки в застойных зонах потока; оптимально располагать чувствительный элемент в равномерном потоке.

Как понять, что запчасть вышла из строя

• Показания «зависают» и не реагируют на реальное изменение температуры.
• Нестабильные, скачущие значения или длительный дрейф нулевой точки.
• Систематическая ошибка: постоянное смещение относительно эталона.
• Обрыв цепи: система оценки фиксирует сверхвысокое/сверхнизкое значение или ошибку входа.
• Повышенное электрическое сопротивление контактов, окисление или следы перегрева на разъеме M12.

Типичные причины поломок

• Механические перегрузки: удар, вибрация, изгиб/кручение зонда при монтаже.
• Превышение допустимого давления или гидроудары в линии.
• Тепловой удар, работа за пределами рабочего диапазона или быстрые циклы нагрев–охлаждение.
• Воздействие агрессивной среды, коррозия, накипь и отложения, ухудшающие теплообмен.
• Нарушение герметичности: проникновение влаги в область разъема.
• Ошибки подключения: неправильная схема проводов, короткое замыкание, плохое заземление.
• Электромагнитные наводки из-за близости силовых кабелей без экранирования.

Диагностика

Проверьте целостность контактов M12, осмотрите уплотнение и резьбу. Сравните показания с эталонным термометром в стабильной температурной точке. Омметром оцените сопротивление чувствительного элемента: для Pt1000 около 1000 Ом при 0 °C с ростом сопротивления при нагреве (ориентируйтесь на таблицы DIN EN 60751). Проведите проверку на утечку в месте установки и наличие отложений на погружаемой части.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте состояние уплотнений, чистоту резьбы и разъема, при необходимости очищайте мягкой щеткой и совместимыми средствами.
• Избегайте перекручивания корпуса и чрезмерного усилия при монтаже; используйте подходящий инструмент.
• Обеспечьте правильную укладку кабеля с разгрузкой от натяжения и экранирование сигнальных линий.
• Планово сверяйте показания с эталонным датчиком в ключевых точках температурного диапазона.
• При работе с агрессивными средами рассматривайте установку в защитную гильзу; это упрощает сервис и продлевает срок службы.
• Контролируйте режимы процесса, избегайте ударных нагрузок по давлению и резких термоциклов.

IFM TM9550 (TM-045-BEM18 /US) показывает наилучшие результаты при корректном монтаже, защитe от влаги в зоне разъема и соблюдении рекомендуемых условий эксплуатации. Регулярный осмотр и профилактика позволяют вовремя выявлять отклонения и поддерживать надежность измерений в технологическом процессе.
