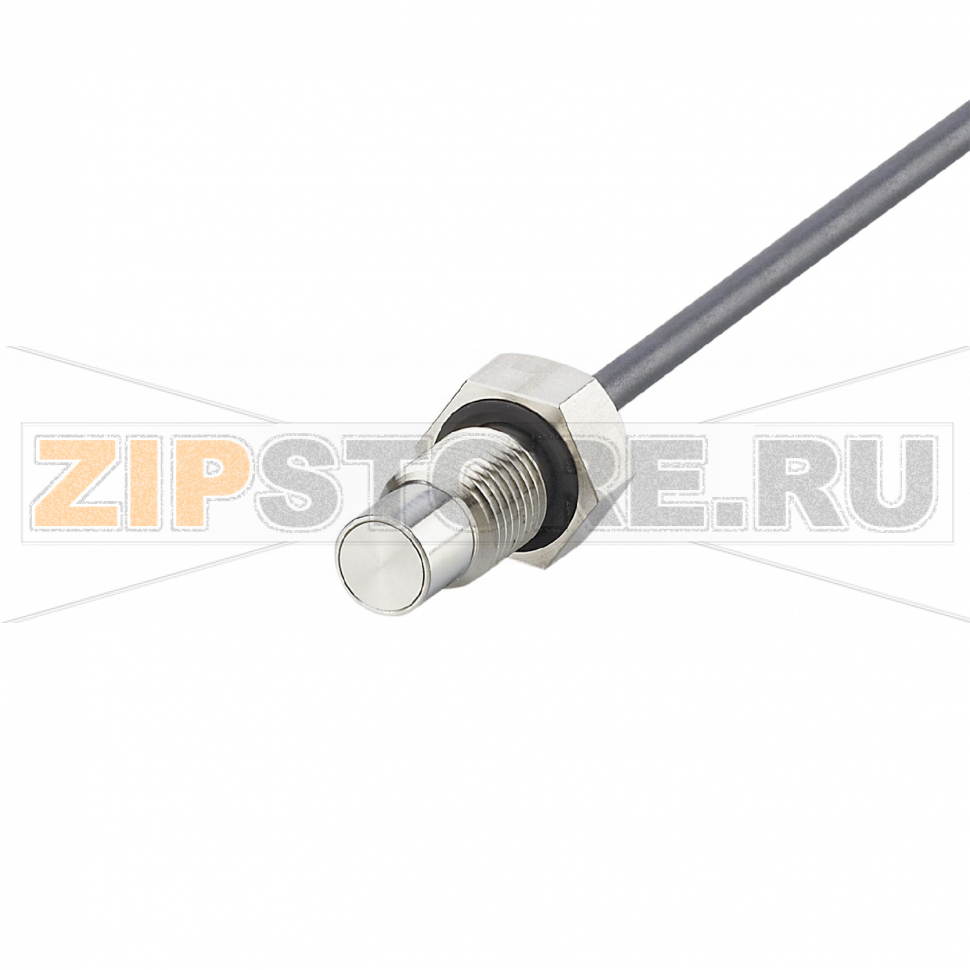

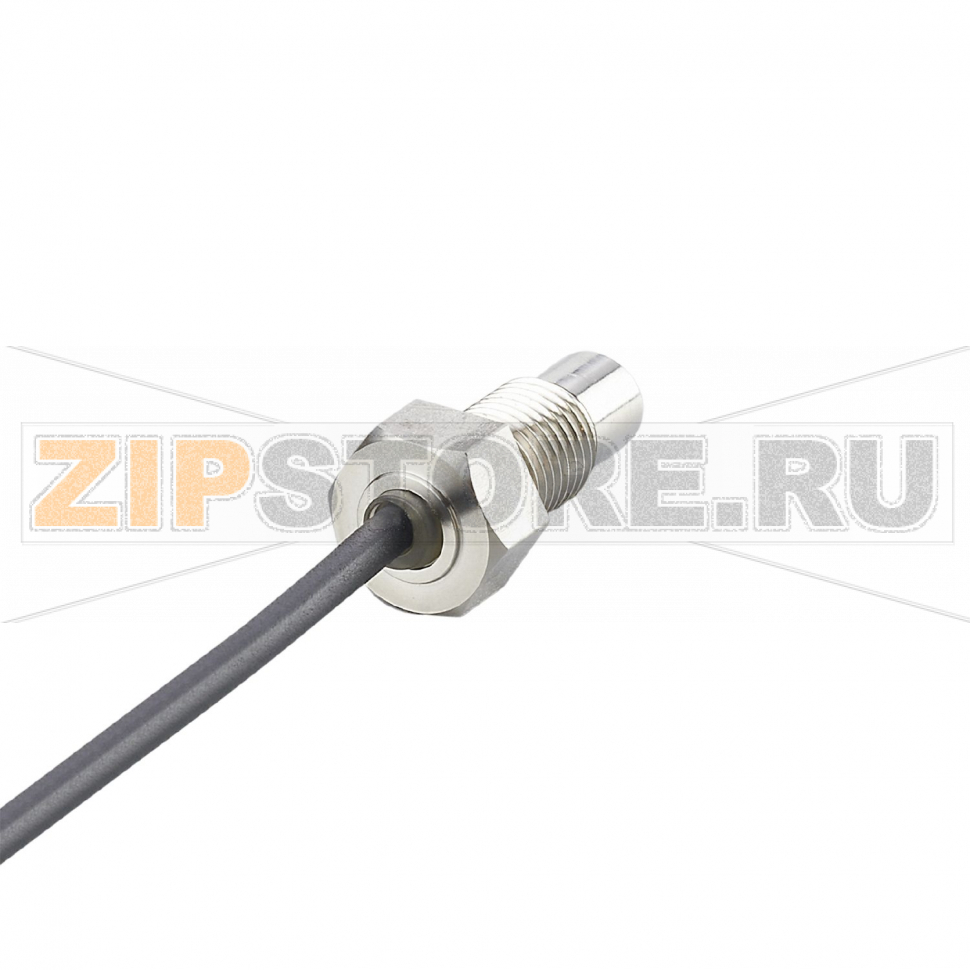

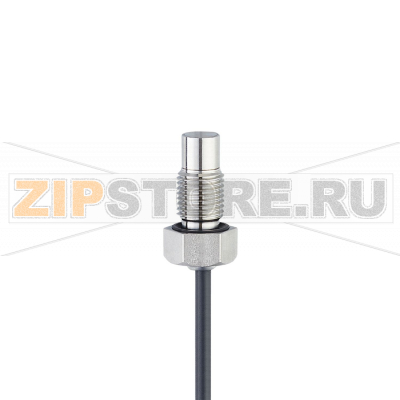

Датчик цилиндров IFM M9H201

Описание товара

Датчик цилиндров IFM M9H201 с каталожным номером M9B3002BBPKG/B/AM/500/ZH предназначен для надежной фиксации положения металлических объектов, в том числе конечных положений штоков и узлов на пневмо- или гидроцилиндрах, а также для контроля наличия деталей на конвейерах и сборочных постах. Конструкция с резьбой M14 и заподлицовым монтажом упрощает установку в ограниченном пространстве и защищает чувствительную часть от механических воздействий. Наличие 3‑проводного выхода PNP (NO) обеспечивает совместимость с большинством входов ПЛК и модулей дискретного ввода.

Кабель из PUR длиной 2 м рассчитан на длительную работу в условиях постоянных изгибов и контакта с маслами и эмульсиями. Степени защиты IP65 и IP67 позволяют применять датчик в цеховой среде с пылью, конденсатом и кратковременным воздействием влаги. В сочетании с высокой частотой переключения 1000 Гц это делает датчик IFM M9H201 подходящим для динамичных операций позиционирования и высокоскоростного считывания меток на металлических элементах.

Типичные причины поломок

• Механическое повреждение кабеля или корпуса при неправильной прокладке, перегибах, натяжении, ударных нагрузках.
• Ошибки подключения: переполюсовка, короткое замыкание на нагрузке, отсутствие общей «земли» для датчика и входа контроллера.
• Выход за пределы условий эксплуатации: температура вне диапазона -25...+85 °C, попадание на корпус агрессивных химических сред, струй под давлением.
• Неправильный монтаж заподлицо в массив металла без учета зон влияния, что приводит к снижению реального расстояния срабатывания и нестабильной работе.
• Индуктивные/электромагнитные помехи от силового оборудования при отсутствии экранирования и развязки.
• Налипание металлической стружки на торце чувствительного элемента, вызывающее ложные срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при подведении металлической мишени на расстояние, заведомо меньшей зоны срабатывания.
• Постоянное «включено» или «выключено» независимо от наличия мишени.
• Дребезг сигнала, самопроизвольные срабатывания на вибрации или при работе рядом расположенного оборудования.
• Перегрев корпуса или нестандартный запах изоляции кабеля.
• Если предусмотрен светодиодный индикатор – отсутствие индикации при подведении мишени либо постоянное свечение без мишени.
• Проверка мультиметром: отсутствие изменения уровня на выходе PNP при нормальном питании и исправной нагрузке.

Рекомендации по уходу и эксплуатации

• Монтируйте IFM M9H201 строго заподлицо, соблюдая минимальные зазоры до соседних металлических деталей согласно требованиям к такого типа датчикам; избегайте «экранирования» чувствительной зоны массивом металла.
• Обеспечьте разгрузку натяжения кабеля, соблюдайте минимальный радиус изгиба для PUR-оболочки и защищайте кабель от трения о острые кромки.
• Периодически очищайте торец датчика от стружки и загрязнений мягкой салфеткой; не используйте абразивы и агрессивные растворители.
• Организуйте правильное питание и коммутацию выхода PNP (NO); применяйте защиту от перенапряжений и наводок (фильтры, варисторы, ферритовые кольца) при установке рядом с частотными приводами и силовыми линиями.
• Проводите регламентную проверку: контроль срабатывания тестовой мишенью, осмотр изоляции кабеля, проверка крепежа и отсутствия люфтов.
• Соблюдайте диапазон температур и класс защиты: избегайте длительного погружения в жидкость и высокотемпературных зон без термозащиты.

Применение датчика цилиндров IFM M9H201 и запасной части с номером M9B3002BBPKG/B/AM/500/ZH оправдано на линиях сборки, упаковки, механообработки и в системах транспортировки, где требуется компактный, устойчивый к помехам индуктивный контроль положения. Правильный монтаж, корректное подключение и регулярное обслуживание обеспечивают стабильную работу и прогнозируемый срок службы устройства.

Характеристики
