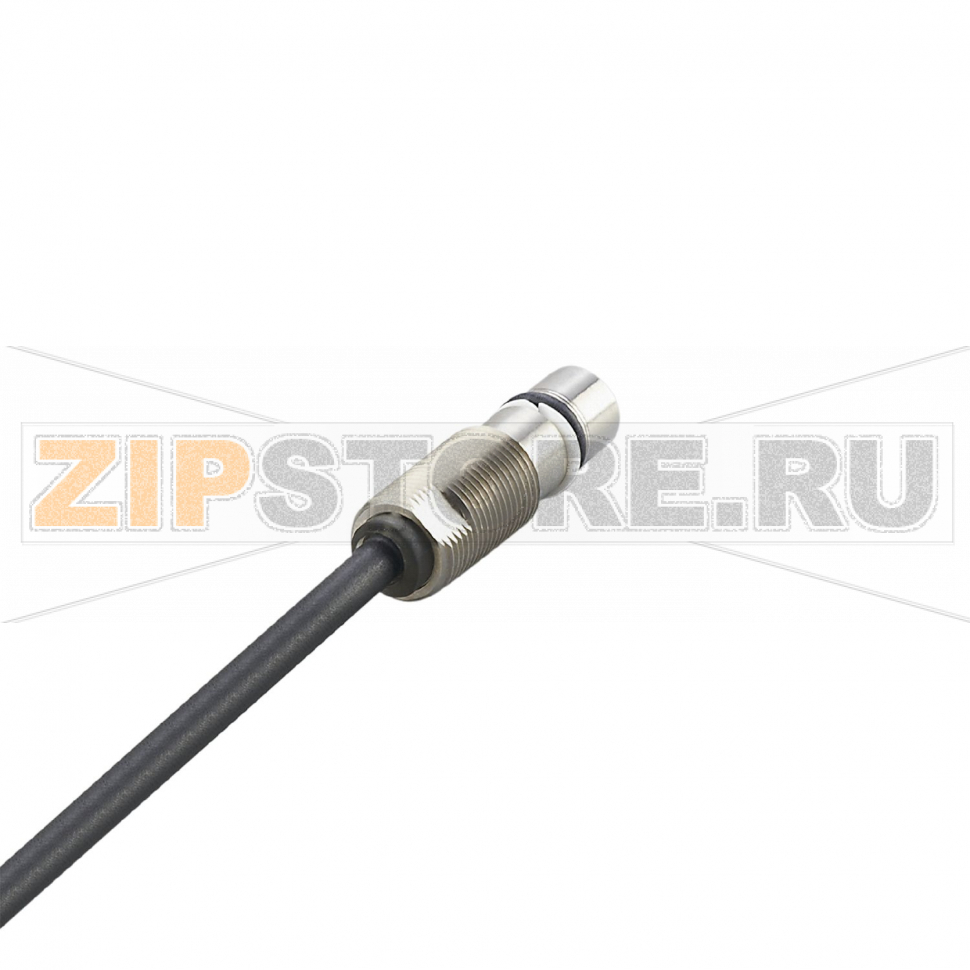

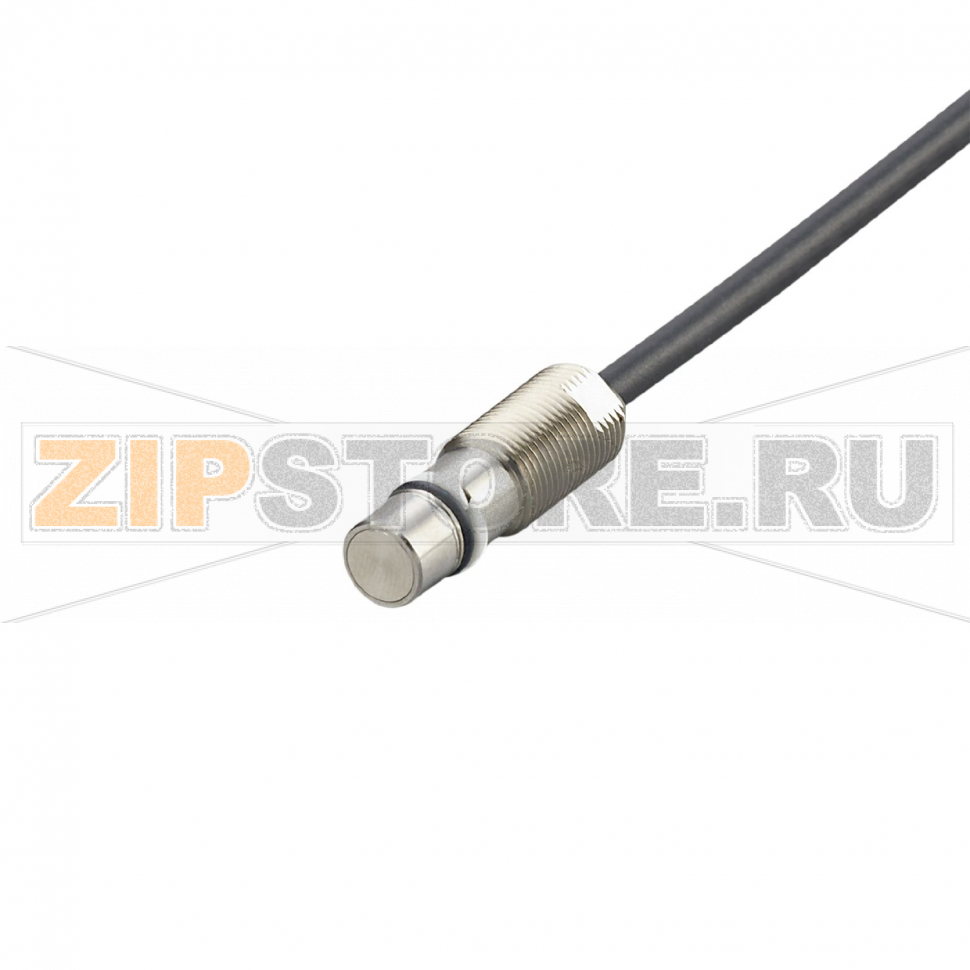

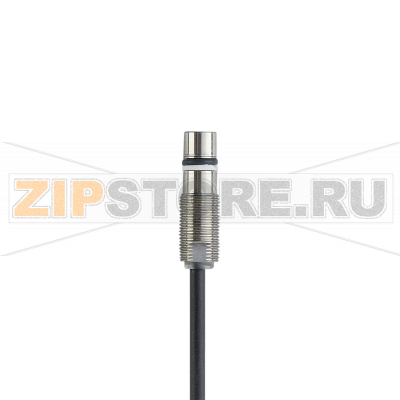

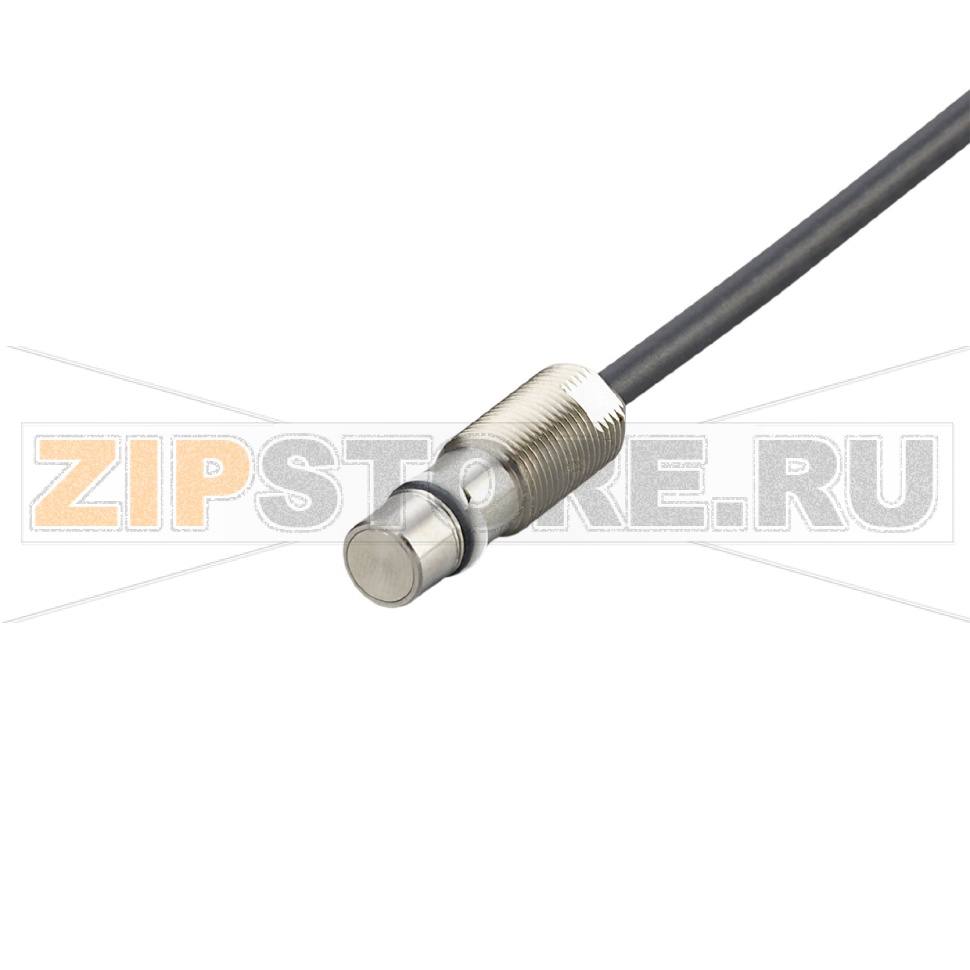

Датчик цилиндров IFM MFH205

Описание товара

• Датчик цилиндров
• M12 x 1 / L = 41 mm
• Диапазон срабатывания 1,8 mm, установка заподлицо
• NO; DC PNP
• 2 m PUR (полиуретан)-кабель
• Степени защиты: IP65, IP68, IP69K
• 3-проводный
• Температура окружающей среды: -25...85 °C
• Частота переключения: 1000 Hz

Описание и назначение

Датчик цилиндров IFM MFH205 с каталожным номером MFB3002BBPKG/B/AM/500/ZH предназначен для надежной фиксации положения исполнительных механизмов и контроля крайних точек хода в пневматических и механических узлах. Компактный форм-фактор и резьбовое исполнение упрощают интеграцию в ограниченных монтажных пространствах, а высокий уровень защиты допускает работу в условиях повышенной влажности, загрязнений и регулярных моек под давлением. Заводской кабель из PUR устойчив к изгибам, маслам и типовым технологическим средам, что снижает риски аварий из‑за повреждения проводки.

Области применения

IFM MFH205 используется для обратной связи о положении цилиндра на упаковочных линиях, в сборочных модулях, на конвейерных участках, в металлообработке и в оборудовании с частыми циклами переключений. Также подходит для контроля приближения металлических элементов в автоматизированных приспособлениях и позиционирующих узлах.

Монтаж и эксплуатационные советы

При установке важно обеспечить корректную посадку заподлицо, соблюдая рекомендации по расстояниям до окружающего металла и ровную опорную поверхность. Крепеж затягивать равномерно, без перекосов. Кабель фиксировать в жгутах с соблюдением минимального радиуса изгиба, избегать натяжения и контакта с острыми кромками. Подключение выполнять к стабилизированному источнику питания с защитой от помех и выбросов. После монтажа проверить устойчивость срабатывания на рабочем ходе механизма и отсутствие ложных переключений.

Причины поломок

• Механические повреждения: удары по корпусу, вибрации, нарушающие фиксацию, пережатие или многократные перегибы кабеля.
• Неправильная установка: некорректная посадка заподлицо, близость массивных металлических деталей, вызывающая смещение точки срабатывания.
• Электрические факторы: перенапряжения, импульсные выбросы от индуктивных нагрузок, ошибки в подключении, наводки при прокладке кабелей рядом с силовыми линиями.
• Агрессивные среды: проникновение влаги и моющих средств при поврежденной оболочке, длительное воздействие химикатов, превышающих устойчивость материалов.
• Термические и климатические воздействия: частые пуски при предельных температурах, резкие перепады, приводящие к конденсации влаги.
• Засорение рабочей зоны стружкой, пылью или налетом, влияющее на стабильность детекции.

Как понять, что запчасть вышла из строя

• Отсутствие переключения на выходе при подведении цели либо постоянное срабатывание без цели.
• Нестабильная работа: «дребезг», самопроизвольные переключения при вибрации.
• Несоответствие индикации и реального положения механизма (если есть светодиодный индикатор — не реагирует или горит постоянно).
• Повышенный ток потребления, срабатывание защиты по короткому замыканию, перегрев корпуса или запах перегрева.
• Визуальные дефекты: трещины, следы коррозии, потемнение, повреждения изоляции или гермоввода.
• По данным ПЛК: пропуски импульсов, ошибки дискретного входа, нестабильные фронты сигналов.

Рекомендации по уходу

• Периодически осматривать крепеж и состояние посадочного места, подтягивать при необходимости.
• Очищать рабочую зону от стружки и загрязнений мягкими средствами, не повреждающими кабель и уплотнения.
• Контролировать состояние кабельной линии: отсутствие перегибов, надрывов, натяжения; использовать разгрузки и кабель‑каналы.
• Проверять стабильность переключения после сервисных работ на механизме и после мойки оборудования.
• Обеспечивать корректное электропитание и защиту цепей: фильтрация помех, правильное заземление, предохранители.
• Хранить запасной датчик IFM MFH205 (MFB3002BBPKG/B/AM/500/ZH) в сухом месте, в заводской упаковке, избегать ударов и статического электричества.

Выбор датчика цилиндров IFM MFH205 с индексом MFB3002BBPKG/B/AM/500/ZH обеспечивает устойчивую обратную связь в циклических процессах, минимизируя простои. При соблюдении требований монтажа и регулярном обслуживании устройство сохраняет стабильность переключения и предсказуемость работы в длительном производственном цикле.
