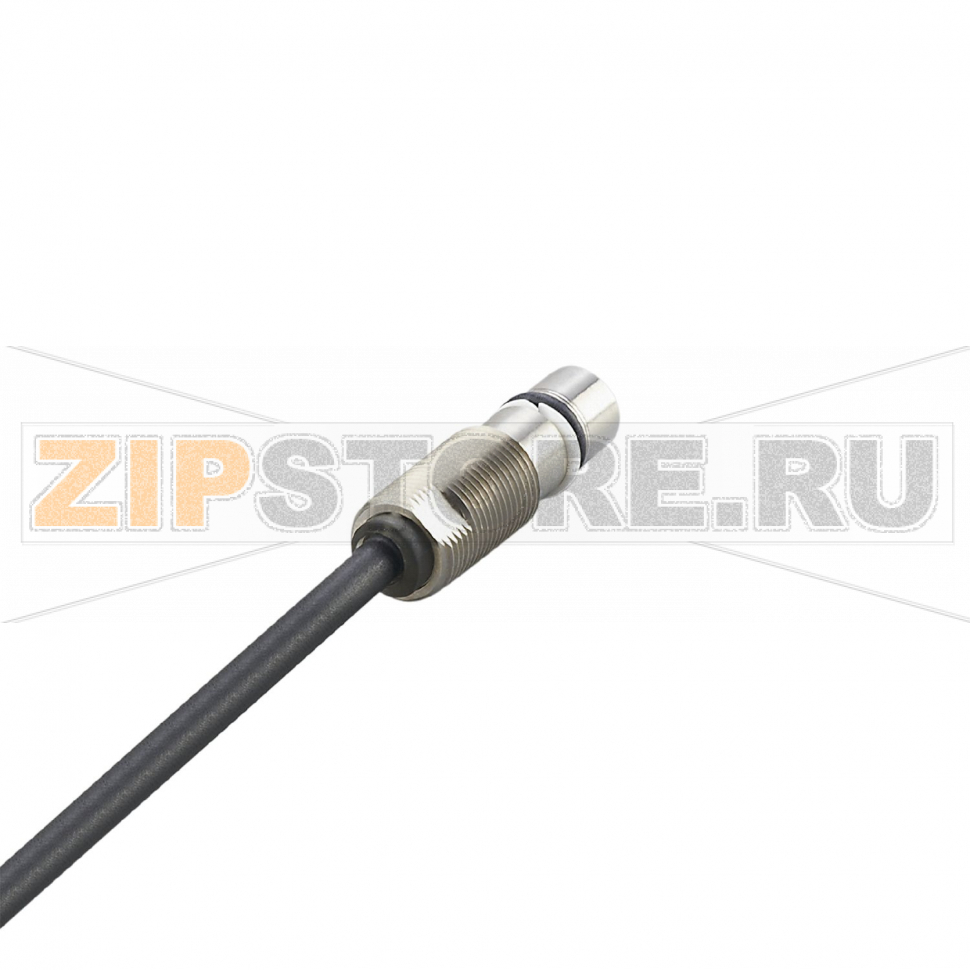

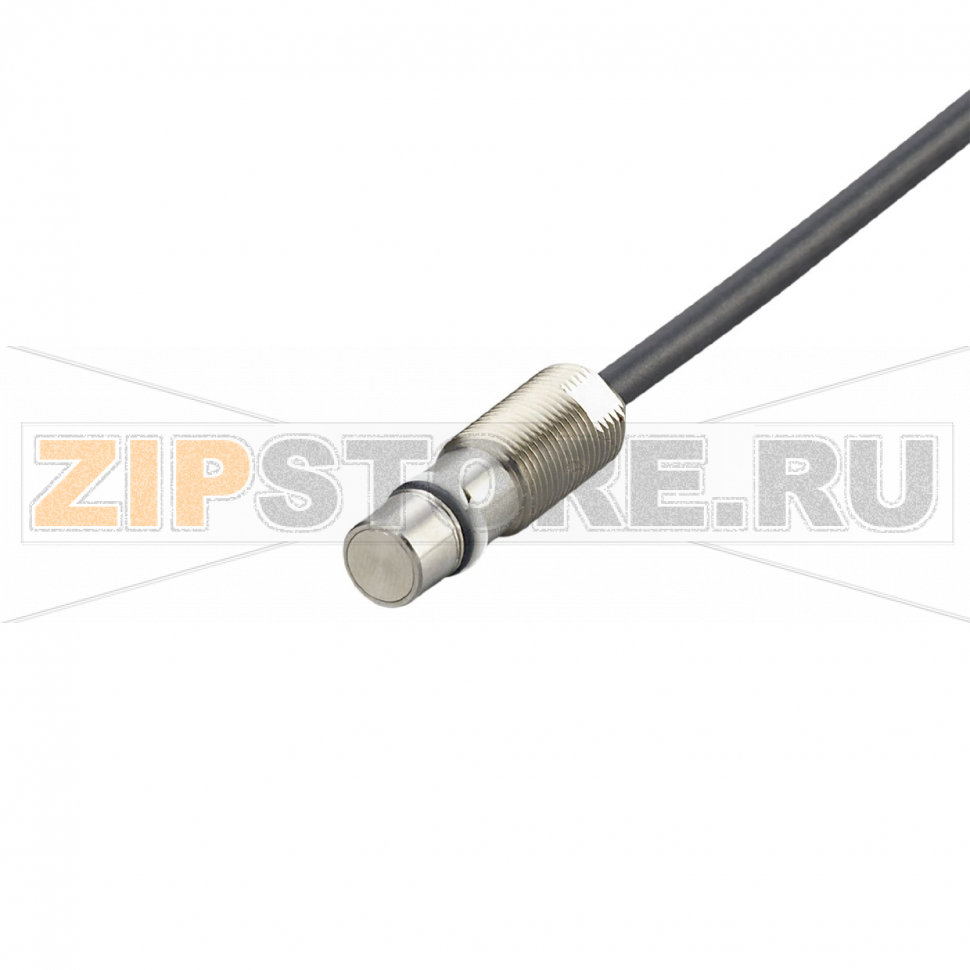

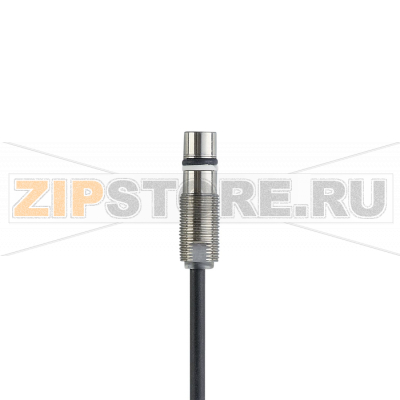

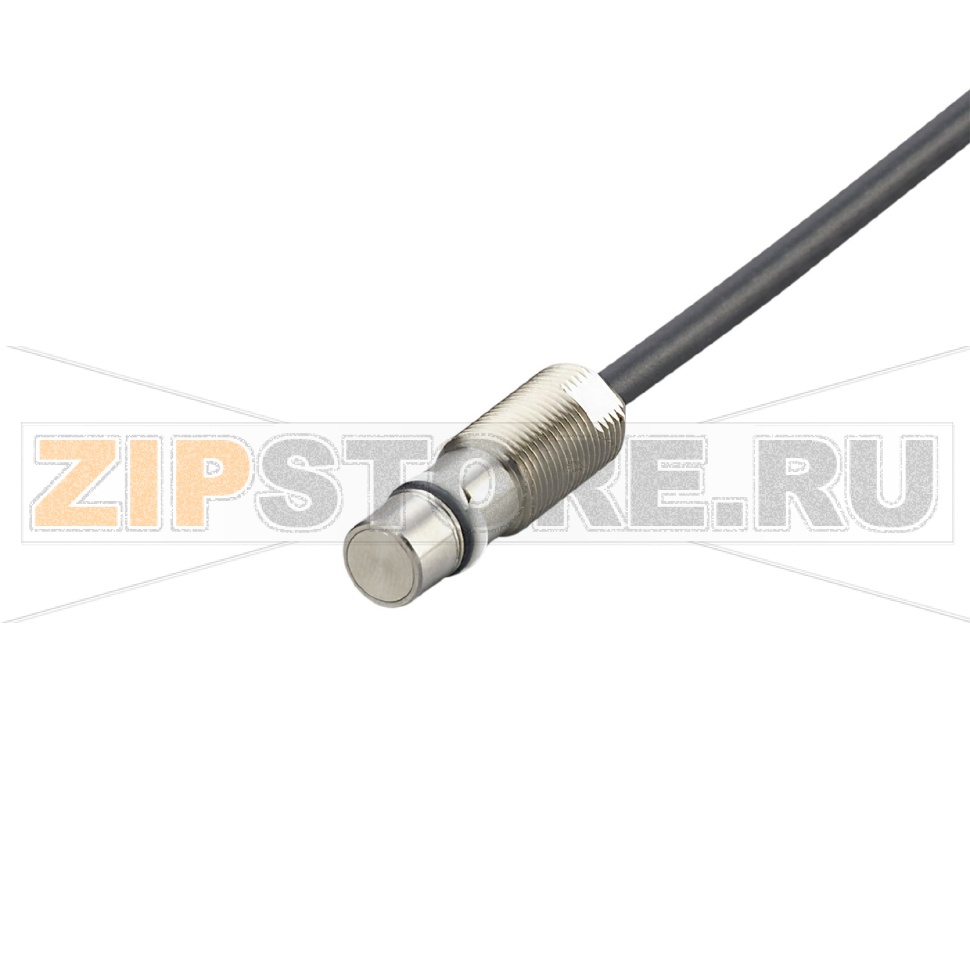

Датчик цилиндров IFM MFH213

Описание товара

• Тип: Датчик цилиндров
• Габариты: M12 x 1, L = 41 mm
• Диапазон срабатывания: 1,8 mm, установка заподлицо
• Выход: NO
• Логика: DC PNP
• Кабель: 0,21 m, PUR (полиуретан)
• Степень защиты: IP65, IP67
• Схема подключения: 3‑проводный
• Температура окружающей среды: -25…+85 °C
• Частота переключения: 1000 Hz

Бесконтактный датчик IFM MFH213 (каталожный номер MFB3002BBPKG/B/AM/500/0,21M) предназначен для надежной фиксации положений и наличия металлических объектов в автоматизированных узлах. Применяется для контроля крайних положений пневмо- и гидроцилиндров, работы захватов, упоров и перемещающихся механизмов. Компактный цилиндрический корпус и установка заподлицо позволяют монтировать датчик в ограниченных пространствах без риска ложных срабатываний от соседних деталей.

Встроенная электронная схема с PNP‑выходом и нормально‑разомкнутой логикой упрощает интеграцию в стандартные входные модули контроллеров. Краткий кабель из PUR устойчив к маслам и изгибам, что удобно при подключении через разъемный удлинитель или распределительные коробки. Степени защиты обеспечивают работу в условиях запыления и повышенной влажности при корректном монтаже.

Как понять, что датчик вышел из строя

• Отсутствует переключение на выходе при наличии металлической цели на штатном расстоянии.
• Срабатывание нестабильно: дребезг, периодические пропуски импульсов, ложные включения без цели.
• Постоянно включенный выход (залипание), независимо от положения механизма.
• Нет индикации состояния (если предусмотрен индикатор) при наличии питания.
• Нагрев корпуса или запах перегрева, следы влаги внутри разъема/кабеля, коррозия.
• КЗ или перегрузка входа контроллера после подключения датчика.

Типичные причины поломок

• Механические удары, вибрация, неправильное крепление, превышение допустимого момента при монтаже.
• Повреждение кабеля: перегибы без запаса по длине, натяжение, перетирание, срезы стяжками.
• Перенапряжение и импульсные помехи от индуктивных нагрузок при отсутствии защиты (диоды, варисторы).
• Попадание смазочно-охлаждающих жидкостей и моющих средств внутрь через неплотные вводы.
• Нарушение герметичности после некорректной мойки под высоким давлением.
• Систематическая перегрузка выходного транзистора из-за потребления нагрузки выше допустимого.
• Неправильный рабочий зазор: слишком большой промежуток или смещение плоскости чувствительного торца.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте состояние кабеля и точки ввода, подтягивайте крепеж при плановом ТО.
• Соблюдайте чистоту рабочей зоны: удаляйте металлическую стружку и намагниченные частицы с поверхности установки.
• Экранное и силовое кабелирование разводите раздельно, используйте фильтры/защиту от перенапряжений.
• Поддерживайте корректный рабочий зазор: после регулировки фиксируйте датчик контргайкой или фиксатором резьбы.
• При мойке исключайте направленную струю под давлением на торец и кабельный ввод; применяйте совместимые моющие средства.
• Используйте гибкую разгрузку кабеля, избегайте острых перегибов и постоянного натяжения.
• Проверяйте затяжку и состояние заземления корпуса оборудования для снижения ЭМП‑помех.

Диагностика на месте

• Убедитесь в наличии питания на клеммах согласно паспорту и правильной полярности.
• Проверьте целостность выхода: отключите нагрузку и измерьте переключение на холостом ходу.
• Исключите влияние соседних металлических деталей: временно увеличьте зазор или установите экранирующую прокладку.
• Сравните работу IFM MFH213 с заведомо исправным датчиком такого же типа на том же участке.

При правильном монтаже и соблюдении условий эксплуатации IFM MFH213 (MFB3002BBPKG/B/AM/500/0,21M) обеспечивает стабильную и повторяемую фиксацию положений в быстродействующих механизмах. Для ответственных узлов рекомендуется хранить запасной датчик и вести журнал с датами ТО, проверками зазора и состоянием кабелей — это снижает внеплановые простои и ускоряет поиск неисправностей.
