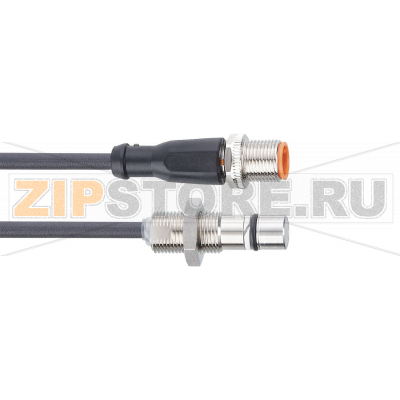

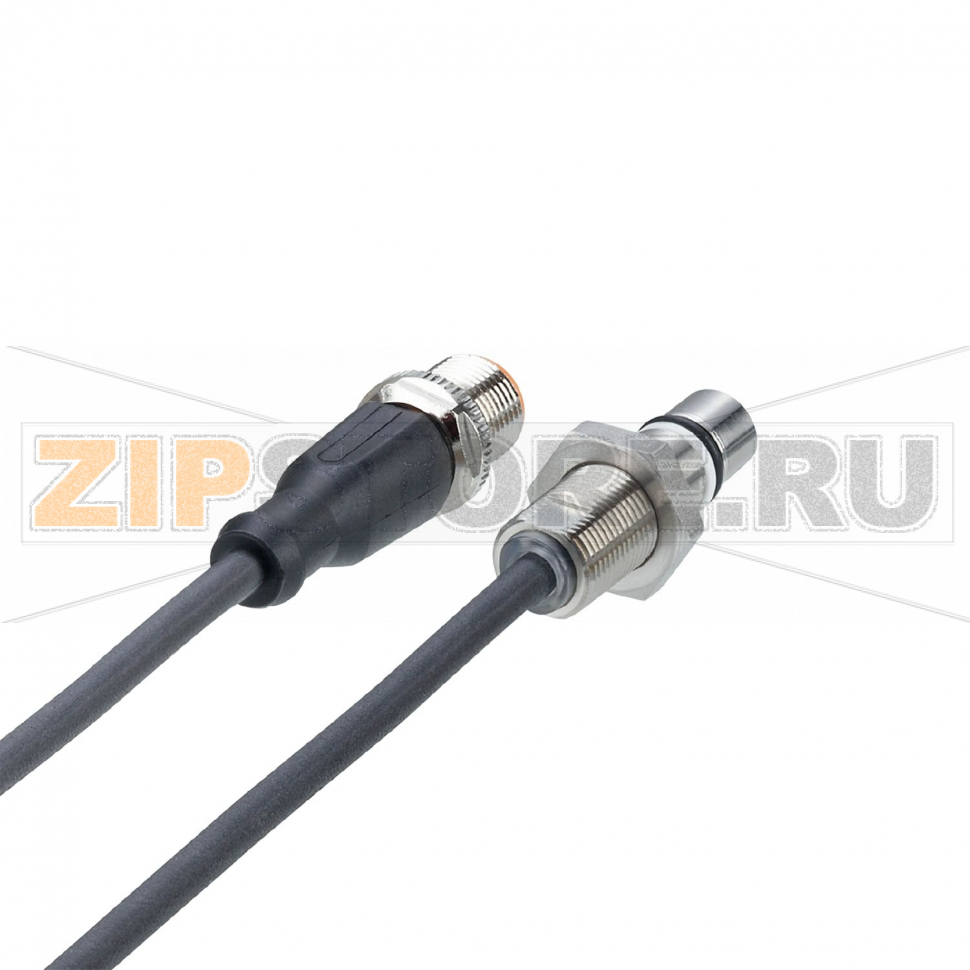

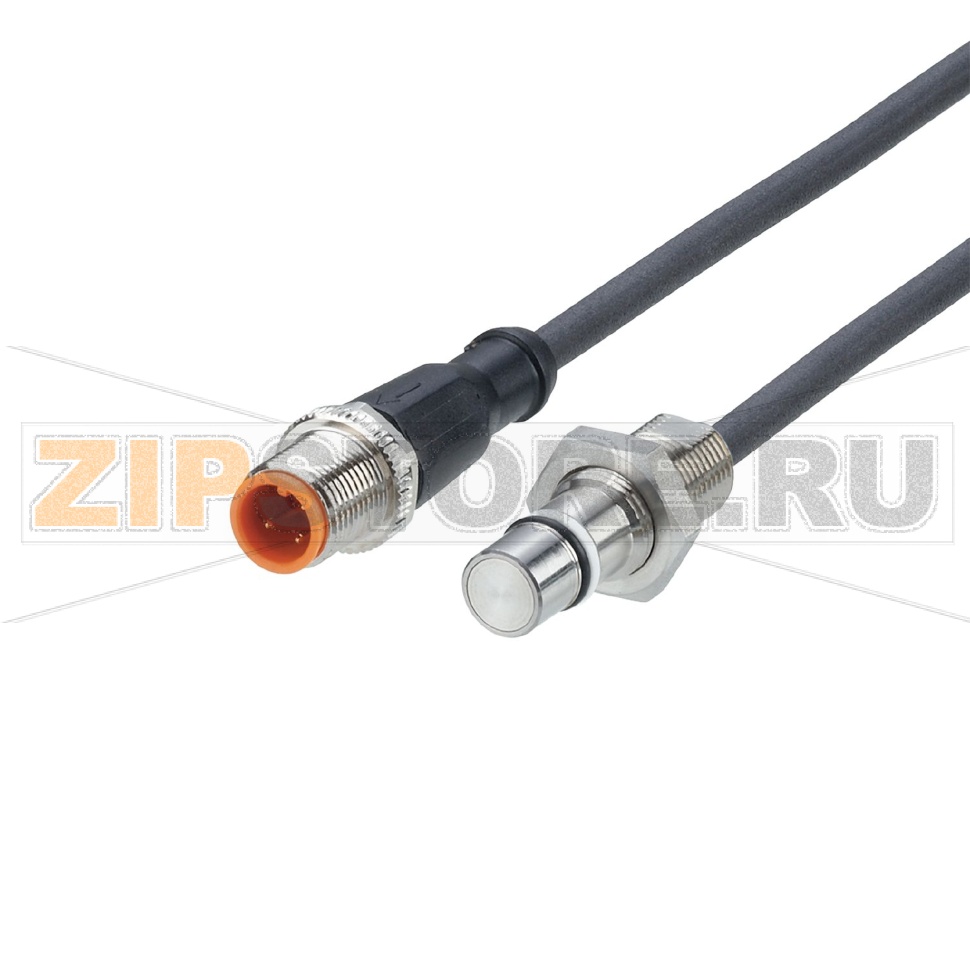

Датчик цилиндров IFM MFH215

Описание товара

• Датчик цилиндров
• M12 x 1 / L = 41 mm
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• NO
• DC PNP
• 0,25 m PUR (полиуретан)-кабель
• M12 разъем
• IP65 / IP68 / IP69K
• 3-проводный
• Частота переключения: 1000 Hz

Датчик цилиндров IFM MFH215 с каталожным номером MFB3002BBPKG/B/AM/500/0,25M/ZH/US предназначен для безконтактной фиксации положения поршня в пневмоцилиндре с магнитом. Устройство устанавливается непосредственно в паз цилиндра либо через соответствующие держатели, обеспечивая стабильное срабатывание и высокую повторяемость даже при интенсивных циклах. Конструкция рассчитана на работу в сложных производственных условиях, где присутствуют брызги, пыль, вибрация и регулярная мойка под давлением.

Благодаря надежной элементной базе и промышленному исполнению датчик уверенно интегрируется в системы автоматизации, конвейерные линии, упаковочные и сборочные станции. Коммутационное поведение сохраняется при высоких скоростях хода поршня; выходной сигнал удобен для подключения к стандартным входам контроллеров и модулей ввода-вывода. Наличие короткого отрезка PUR-кабеля и M12-разъема упрощает монтаж и сервис, а также позволяет оперативно заменить изделие без переделки проводки.

Как понять, что запчасть вышла из строя

• Датчик перестает переключаться в известных рабочих точках цилиндра, несмотря на движение поршня.
• Постоянное активное или неактивное состояние выхода независимо от положения поршня.
• Нестабильные ложные срабатывания при вибрации или без движения механики.
• Отсутствие реакции на тест внешним постоянным магнитом вблизи активной зоны датчика.
• Нагрев корпуса, запах гари, следы оплавления на кабеле или разъеме.
• Периодические срабатывания с пропусками, которые исчезают при замене на заведомо исправный датчик.

Типичные причины поломок

• Неправильное подключение или ошибки в схемотехнике питания. Несмотря на защиту от переполюсовки и КЗ, длительная работа в аварийных режимах может повредить электронику.
• Механические повреждения: перетирание или перегиб кабеля, удар по корпусу при обслуживании, неправильная затяжка крепежа.
• Попадание влаги через поврежденное уплотнение разъема или неплотную стыковку M12 при мойке под давлением.
• Электрические помехи и импульсные перенапряжения с индуктивных нагрузок при отсутствии развязки и демпфирующих цепей.
• Сильные вибрации, вызывающие усталостные повреждения жил кабеля или разъема.
• Несоответствие цилиндра (ослабленный или отсутствующий магнит поршня, избыточный зазор, неверная ориентация датчика к траектории магнита).
• Агрессивные среды, несовместимые с материалом кабеля или корпуса, вызывающие набухание, растрескивание и коррозию.

Диагностика на месте

• Проверить питание и схемное соответствие: выход PNP (NO) должен подключаться к совместимому входу контроллера.
• Отсоединить нагрузку и протестировать реакцию датчика на внешний постоянный магнит — это позволяет исключить влияние пневмосхемы.
• Осмотреть кабель и M12-разъем: отсутствие трещин, целостность уплотнителя, сухое и чистое контактное соединение.
• Сделать пробную замену IFM MFH215 на заведомо исправный датчик того же типа для экспресс-проверки локального участка.
• Проверить корректность установки в паз: датчик должен быть позиционирован по оси движения магнита и надежно зафиксирован.

Рекомендации по монтажу и уходу

• Перед установкой очистить паз цилиндра от стружки, пыли и остатков смазок, препятствующих точной фиксации.
• Использовать штатные держатели и крепеж, соблюдать рекомендованные усилия затяжки, не деформировать корпус.
• Укладывать кабель с соблюдением минимального радиуса изгиба, избегать натяжения и точечных перегибов возле ввода.
• Применять экранированные или разнесенные трассы при наличии источников сильных электромагнитных помех.
• Регулярно осматривать M12-соединение, держать уплотнительную поверхность чистой; при мойке защищать разъем и проверять целостность уплотнения.
• Проводить периодическую проверку точек срабатывания на конечных положениях цилиндра, особенно после сервисных работ.
• Использовать совместимые чистящие средства, не применять растворители, разрушающие PUR-изоляцию.

Датчик цилиндров IFM MFH215 (MFB3002BBPKG/B/AM/500/0,25M/ZH/US) ориентирован на длительную работу без обслуживания. Соблюдение корректной установки, надежного подключения и простого регламентного ухода существенно снижает риск отказов и обеспечивает стабильное обнаружение положения поршня на всем сроке службы узла.
