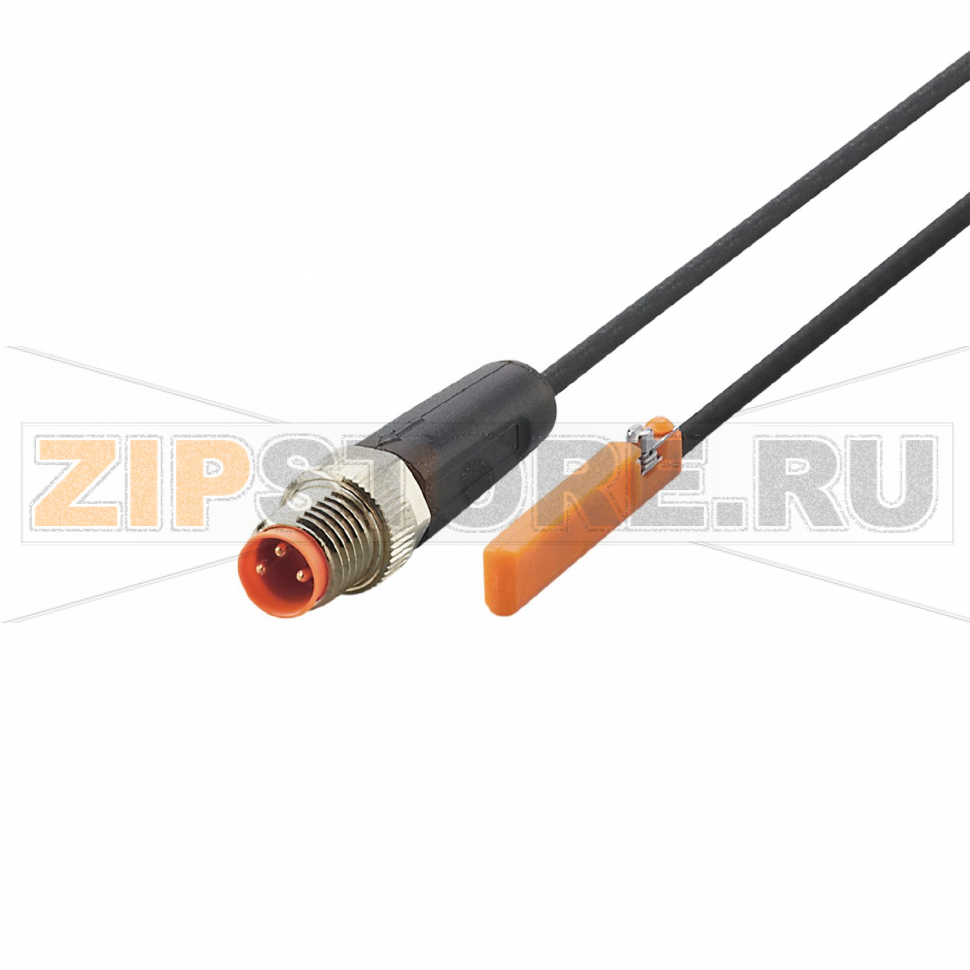

Датчик цилиндров с элементом GMR IFM MK5311

Описание товара

Датчик цилиндров с элементом GMR IFM MK5311 (каталожный номер MKC3028BBPOG/G/0,3M/ZH/ASR) предназначен для надежного определения положения поршня в пневмоцилиндрах с встроенным магнитом. Чувствительный элемент на основе эффекта гигантского магнитосопротивления обеспечивает стабильное и повторяемое срабатывание при высоких скоростях перемещения поршня и в условиях вибраций. Компактное исполнение позволяет устанавливать датчик в паз цилиндра без доработок, а прочная PUR-оболочка кабеля устойчива к изгибам и воздействию масел.

Применение и принцип работы

IFM MK5311 фиксирует изменение магнитного поля, создаваемого магнитом поршня, через стенку цилиндра. Сигнал о достижении заданной точки передается на вход контроллера или модуля дискретных сигналов. Конструктивно датчик рассчитан на быструю установку в паз цилиндра с последующей точной подстройкой положения; фиксация исключает смещение в процессе работы. Подключение осуществляется по трехпроводной схеме с PNP-выходом типа нормально-открытый.

Как понять, что запчасть вышла из строя

• Нет переключения на выходе при прохождении поршня через рабочую зону, либо сигнал присутствует постоянно независимо от положения.
• Нестабильное срабатывание: пропуски, «дребезг», ложные импульсы при неизменных условиях.
• Контроллер диагностирует короткое замыкание или обрыв канала, срабатывают защиты по току.
• Повышенный нагрев корпуса, следы коррозии или влага в области разъема M8.
• Реакции на внешний пробный магнит нет при корректном питании и подключении.

Типичные причины поломок

• Механические воздействия: удар по корпусу при монтаже, излишний момент затяжки крепежа, попадание стружки/грязи в паз.
• Повреждение кабеля: перегибы ниже допустимого радиуса, натяжение, защемление, перетирание о кромки.
• Ошибки подключения: неверная распиновка разъема, подключение к неподходящей нагрузке, импульсные перенапряжения от индуктивных потребителей без рассекающих цепей.
• Проникновение влаги из‑за неплотной стыковки M8-коннектора или изношенных уплотнений.
• Сильные внешние магнитные поля или магнит на поршне с ослабленным полем, приводящие к некорректному уровню сигнала.
• Воздействие агрессивных химических сред, несоответствующая температура окружающей среды.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию датчика в пазу цилиндра и целостность кабеля; исключите натяжение и острые перегибы.
• Осматривайте разъем M8: уплотнение должно быть чистым и целым, накидная гайка — затянута до отказа по регламенту.
• Прокладывайте сигнальные линии отдельно от силовых кабелей и источников помех; при необходимости применяйте экранирование и развязку индуктивных нагрузок.
• Очищайте датчик и зону паза мягкими средствами без агрессивных растворителей; не направляйте струю мойки высокого давления на разъем.
• Проводите периодические функциональные проверки: тестовое перемещение поршня или поднесение контрольного магнита для подтверждения срабатывания.
• При замене используйте совместимый по типу выхода и посадке датчик; для IFM MK5311 ориентируйтесь на каталожный номер MKC3028BBPOG/G/0,3M/ZH/ASR.

Датчик цилиндров с элементом GMR IFM MK5311 сочетает точность срабатывания и устойчивость к промышленным воздействиям. Соблюдение указанных рекомендаций по монтажу, подключению и регулярному обслуживанию снижает риск отказов и обеспечивает длительную работу в составе пневмоавтоматики без незапланированных остановов.

Характеристики
