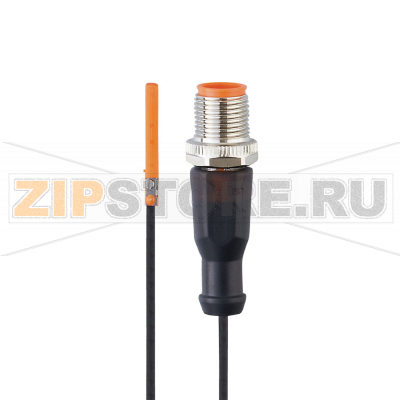

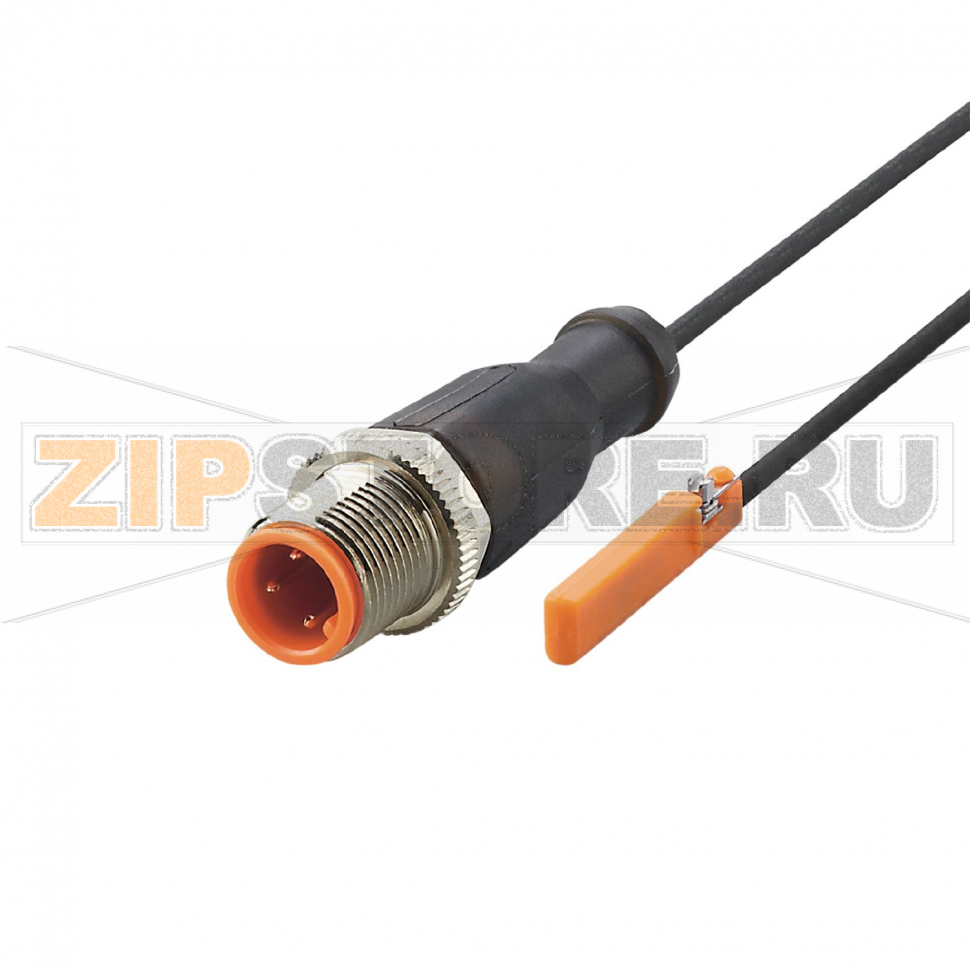

Датчик цилиндров с элементом GMR IFM MK5314

Описание товара

• Датчик цилиндров с элементом GMR
• 26,1 x 2,8 x 5,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• NO
• DC PNP
• 0,3 m PUR (полиуретан)-кабель
• M12 разъем
• IP65
• IP67
• 3-проводный
• Частота переключения 10000 Hz

Датчик цилиндров с элементом GMR IFM MK5314 (каталожный номер MKC3028BBPOG/G/0,3M/ZH/US) предназначен для бесконтактного контроля положения поршня в пневматических цилиндрах с встроенным магнитом. Основанный на эффекте гигантского магниторезистора, датчик стабильно реагирует на изменение магнитного поля, обеспечивая точную фиксацию крайних и промежуточных положений без механического износа. Такое решение востребовано в линиях сборки, упаковке, транспортерных системах и других задачах, где важна повторяемость переключения и устойчивость к вибрациям и загрязнениям.

Монтаж и подключение

Датчик устанавливается в продольный паз цилиндра (через соответствующие адаптеры при необходимости) и фиксируется винтом с контролем момента затяжки. Корпус должен быть ориентирован так, чтобы чувствительный элемент находился в зоне действия магнита поршня. Рекомендуется перед вводом в эксплуатацию выполнить контрольный цикл перемещений для выбора оптимального положения. Кабель из PUR длиной 0,3 м выводится к M12-разъему; следует обеспечить разгрузку от натяжения, избегать переломов и прокладывать линию вдали от силовых кабелей и источников помех. Трехпроводное подключение с PNP-выходом (нормально разомкнутый) совместимо с большинством промышленных контроллеров.

Типовые причины отказов

• Механические повреждения корпуса или кабеля: удары, перетирание в пазу, чрезмерный момент затяжки крепежа.
• Воздействие сильных внешних магнитных полей или близко расположенных постоянных магнитов, искажающих зону срабатывания.
• Неправильное питание, импульсные перенапряжения, плохой контакт в разъеме, нарушение целостности общего провода.
• Попадание влаги и химических реагентов при нарушении герметичности соединений или повреждении оболочки.
• Засорение паза стружкой и металлической пылью, влияющее на магнитное поле и фиксацию датчика.
• Длительные вибрации и температурные перепады, приводящие к ослаблению крепежа и дрейфу положения.

Как понять, что запчасть вышла из строя

• При перемещении поршня нет переключения выхода в известных рабочих точках.
• Ложные срабатывания при неподвижном цилиндре или «дребезг» сигнала на выходе.
• Выход постоянно активен либо постоянно неактивен вне зависимости от положения поршня.
• Контроллер сигнализирует о неверной логике датчика или отсутствии ожидаемого состояния входа.
• При проверке мультиметром не фиксируется ожидаемый уровень напряжения на выходе относительно общего.
• Повышенный нагрев корпуса или локальные повреждения изоляции кабеля/разъема.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте затяжку крепежа и точное положение датчика относительно магнита поршня.
• Очищайте паз цилиндра от стружки, пыли и конденсата; не используйте агрессивные растворители, разрушающие полимеры.
• Инспектируйте кабель: отсутствие микротрещин, перегибов и натяжения; соблюдайте минимальный радиус изгиба.
• Контролируйте состояние M12-разъема: чистые контакты, отсутствие коррозии, надежная фиксация соединения.
• Разносите сигнальные линии от силовых; при сильных помехах применяйте экранирование и ферритовые элементы.
• Периодически выполняйте функциональный тест: перемещение поршня на весь ход и проверка стабильности переключений.
• Обеспечьте соответствие параметрам питания системы и корректную защиту от импульсных перенапряжений.
• При замене используйте совместимые крепежные элементы и соблюдайте рекомендации производителя по монтажу.

Применение IFM MK5314 с индексом MKC3028BBPOG/G/0,3M/ZH/US упрощает контроль положений пневмоцилиндров, повышает надежность цикла и снижает требования к обслуживанию благодаря бесконтактному принципу работы. Соблюдение правил монтажа, регулярный осмотр и поддержание чистоты монтажного паза позволяют существенно продлить срок службы датчика и обеспечить стабильность технологического процесса.
