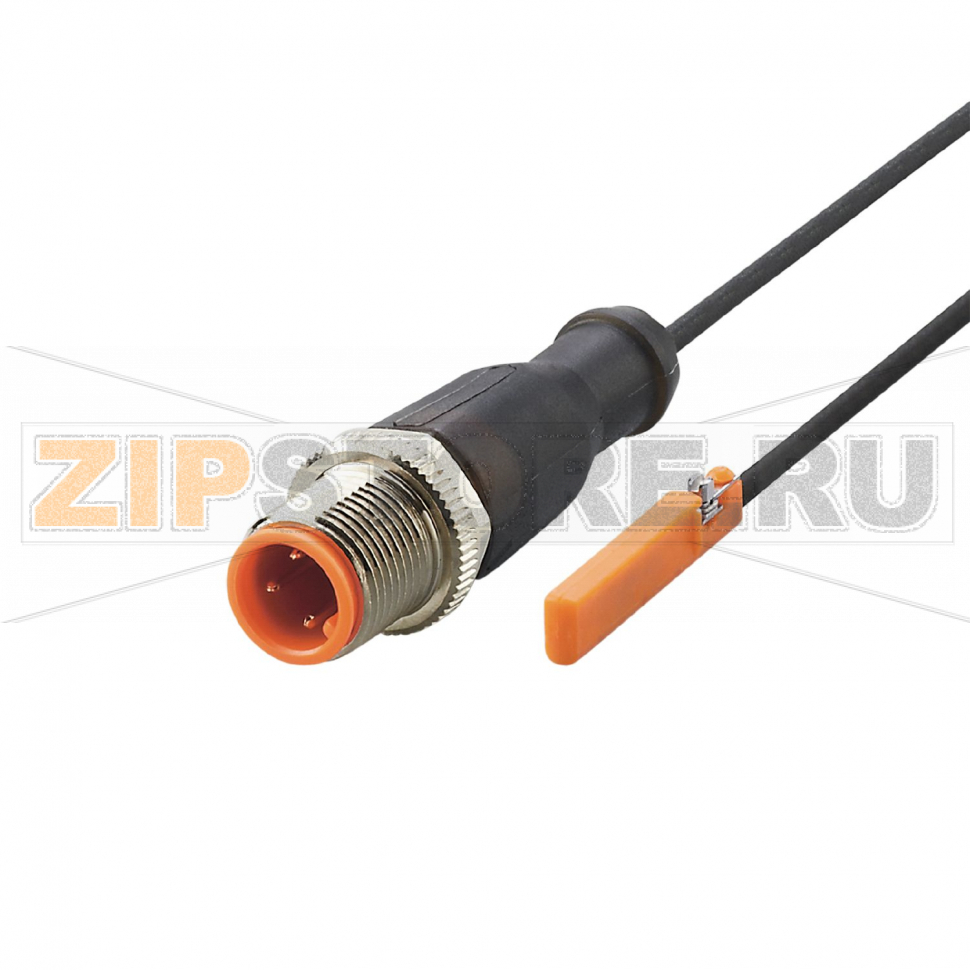

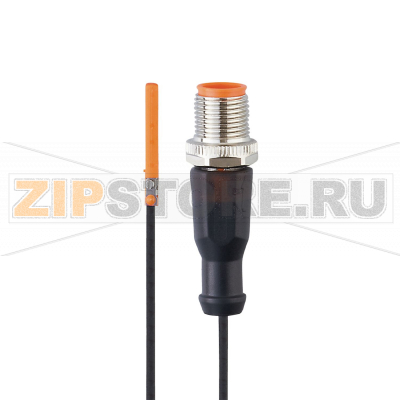

Датчик цилиндров с элементом GMR IFM MK5371

Описание товара

• Датчик цилиндров с элементом GMR
• 26,1 x 2,8 x 5,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• NO
• DC PNP/NPN
• 0,3 m PUR (полиуретан)-Кабель
• M12 Разъем
• IP 65
• IP 67
• 2-проводный
• Частота переключения 4000 Hz

Датчик цилиндров с элементом GMR IFM MK5371 (каталожный номер MKC2028BARKG/G/0.3M/ZH/US) предназначен для надежного контроля положения поршня в пневмоцилиндрах с встроенным магнитом. GMR-элемент обеспечивает устойчивое срабатывание при слабых магнитных полях и высокую повторяемость в условиях вибраций и быстрых циклов. Компактный корпус позволяет установить датчик непосредственно в паз цилиндра или с помощью подходящих адаптеров, а соединение через M12-разъем и отрезок PUR-кабеля 0,3 м упрощает монтаж и обслуживание.

Высокая частота переключения поддерживает работу на скоростных линиях, в упаковочном и сборочном оборудовании, манипуляторах, транспортерах и системах с короткими тактами. Наличие встроенных защит от переполюсовки, короткого замыкания и перегрузок снижает риск повреждения электроники при пусконаладке и эксплуатации. Пыле- и влагозащита уровня IP65/IP67 позволяет использовать датчик в типичных производственных условиях, включая зоны с брызгами и периодической мойкой.

Причины поломок

• Механическое воздействие: перетирание или излом кабеля, повреждение корпуса при неверной укладке шлангов/кабелей или ударных нагрузках на цилиндр.
• Электрические ошибки: подача неподходящего напряжения, импульсные помехи, ошибки в схеме подключения (замыкание на «+»/«-», подключение к нагрузке, не соответствующей типу выхода).
• Попадание влаги при поврежденной оболочке или неплотном соединении M12, что приводит к коррозии контактов и дрейфу сигнала.
• Неправильная установка: смещение в пазу, слишком большой зазор до магнитного поршня, установка вне зоны чувствительности.
• Воздействие сильных внешних магнитных полей или намагниченного инструмента рядом с датчиком, вызывающих ложные срабатывания.
• Термонагрузки и химические среды, несовместимые с материалом кабеля/корпуса.

Как понять, что запчасть вышла из строя

• Поршень проходит зону срабатывания, а выход датчика не меняет состояние (нет сигнала на входе контроллера или индикаторе, если он предусмотрен моделью).
• Нестабильное поведение: дребезг сигнала, случайные срабатывания без движения цилиндра, различное поведение на одинаковых циклах.
• Появление ошибок в ПЛК по входу, перегрузка по току или частое срабатывание защиты источника питания.
• Аномальный нагрев корпуса или разъема, запах «перегоревшей» пластмассы.
• Визуальные дефекты: трещины, надрывы изоляции, коррозия контактов M12, следы влаги под уплотнением.

Рекомендации по монтажу и уходу

• Подключайте датчик согласно схеме производителя для 2-проводных DC PNP/NPN цепей; не допускайте подключения к переменному напряжению.
• Обеспечьте плотную фиксацию в пазу цилиндра без перекоса; после первых циклов работы проверьте, не произошло ли смещение.
• Соблюдайте минимальный радиус изгиба и разгрузку от натяжения для PUR-кабеля; избегайте трения кабеля о подвижные части.
• Держите соединение M12 сухим и чистым; периодически подтягивайте накидную гайку вручную без излишнего усилия.
• Не размещайте рядом сильные магниты, электромагниты и кабели силовой группы; при необходимости используйте разнесенную прокладку и экранирование.
• Проводите регламентную проверку: визуальный осмотр, контроль целостности изоляции, тест с внешним магнитом для проверки срабатывания.
• Чистку выполняйте мягкой салфеткой с нейтральными средствами; не используйте растворители, способные повредить полимеры.
• При повторяющихся ложных срабатываниях проверьте зазор до магнитного поршня и корректность положения чувствительного элемента относительно траектории магнита.

Датчик цилиндров с элементом GMR IFM MK5371 и исполнение MKC2028BARKG/G/0.3M/ZH/US подходят для задач, где требуется высокая скорость отклика и стабильность на фоне вибраций и помех. Корректный монтаж, соблюдение электрических требований и регулярный осмотр значительно продлевают срок службы и предотвращают простои оборудования.
