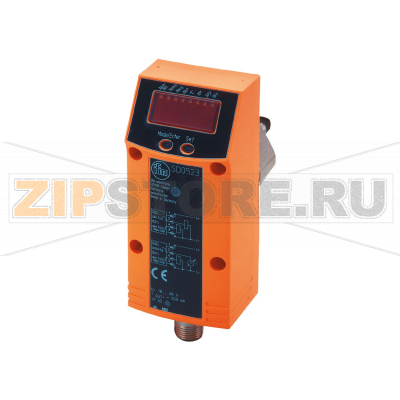

Датчик учета расхода сжатого воздуха IFM SD0523

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• IO-Link
• (конфигурируемый)
• Диапазон измерения 8...2110 m³/h
• Температура измеряемой среды 0...60 °C
• Предел прочности по давлению 16 bar
• G 1 внутренняя резьба
• Разъем

IFM SD0523 (каталожный номер SDD11DGXFPKG/US-100) предназначен для мониторинга и учета расхода сжатого воздуха в промышленных пневмосетях. Устройство помогает контролировать фактическое потребление, выявлять утечки, оптимизировать энергозатраты и распределять расходы по участкам. Благодаря сочетанию коммутационных, аналогового и импульсного выходов, а также интерфейса IO-Link, датчик легко интегрируется в существующие системы автоматизации и энергоучета.

IFM SD0523 устанавливается в линию со сжатым воздухом с использованием процессного присоединения G 1. Конфигурируемая логика выходов и поддержка импульсного сигнала облегчают организацию поканального учета, а IO-Link дает доступ к диагностике и параметрированию. Датчик применим на производственных линиях, в сборочных цехах, на упаковочных и компрессорных участках, где требуется прозрачность потребления и контроль эффективности пневмосистем.

При вводе в эксплуатацию важно соблюдать направление потока, корректно выполнить подключение по схеме производителя и обеспечить соответствие применению по температуре среды и давлению. Для стабильной работы рекомендуются фильтрация и осушка воздуха, а также надежная фиксация кабеля и разъема во избежание механических нагрузок.

Причины поломок

• Попадание твердых частиц, масла или конденсата, вызывающее загрязнение чувствительных каналов.
• Превышение предела прочности по давлению или резкие гидроудары в системе.
• Работа вне допустимого диапазона температуры измеряемой среды.
• Ошибки электромонтажа: переполюсовка, перенапряжение, плохой контакт в разъеме.
• Механические воздействия: вибрация, крутящий момент на корпус, удар при монтаже.
• Несовместимая среда или химическая коррозия из-за отсутствия осушки и фильтрации.

Как понять, что запчасть вышла из строя

• Неадекватные показания: нулевой расход при фактическом протоке либо заметный дрейф относительно эталона.
• Срыв коммуникации по IO-Link или нестабильная передача данных/импульсов.
• Отсутствие реакции коммутационных выходов при достижении настроенных порогов.
• Системные аварийные сообщения контроллера, связанные с каналом датчика.
• Нетипично высокий перепад давления на участке с датчиком, падение производительности.
• Подтекания на резьбовом соединении, следы перегрева электроники или запах гари.

Рекомендации по уходу и эксплуатации

• Обеспечить предварительную подготовку воздуха: осушка и фильтрация до мелкодисперсных частиц.
• Периодически проверять герметичность резьбового соединения G 1 и состояние уплотнений.
• Проводить регламентную очистку внутренних каналов от загрязнений только сухим, чистым воздухом; не применять агрессивные растворители.
• Контролировать кабельную разводку: исключить натяжение, изгибы у разъема, слабые контакты.
• Периодически сверять показания IFM SD0523 с контрольным прибором; при необходимости корректировать параметры через IO-Link.
• Вести журнал параметров и ресурсов; хранить резервную копию настроек конфигурации выходов.

Для ускоренной диагностики полезно считать по IO-Link текущие и накопленные значения, минимумы/максимумы и коды состояния, затем сравнить их с базовыми показателями участка. При аномалиях рекомендуется поочередно исключить типовые причины: состояние фильтров, наличие конденсата, корректность питания и заземления, целостность сигнальных линий и импульсного выхода.

При замене важно использовать исполнение SDD11DGXFPKG/US-100 для сохранения совместимости с крепежом, подключением и логикой сигналов. До демонтажа целесообразно выгрузить настройки через IO-Link, а после установки нового IFM SD0523 проверить герметичность, повторить параметрирование и выполнить контрольное измерение на номинальном режиме.
