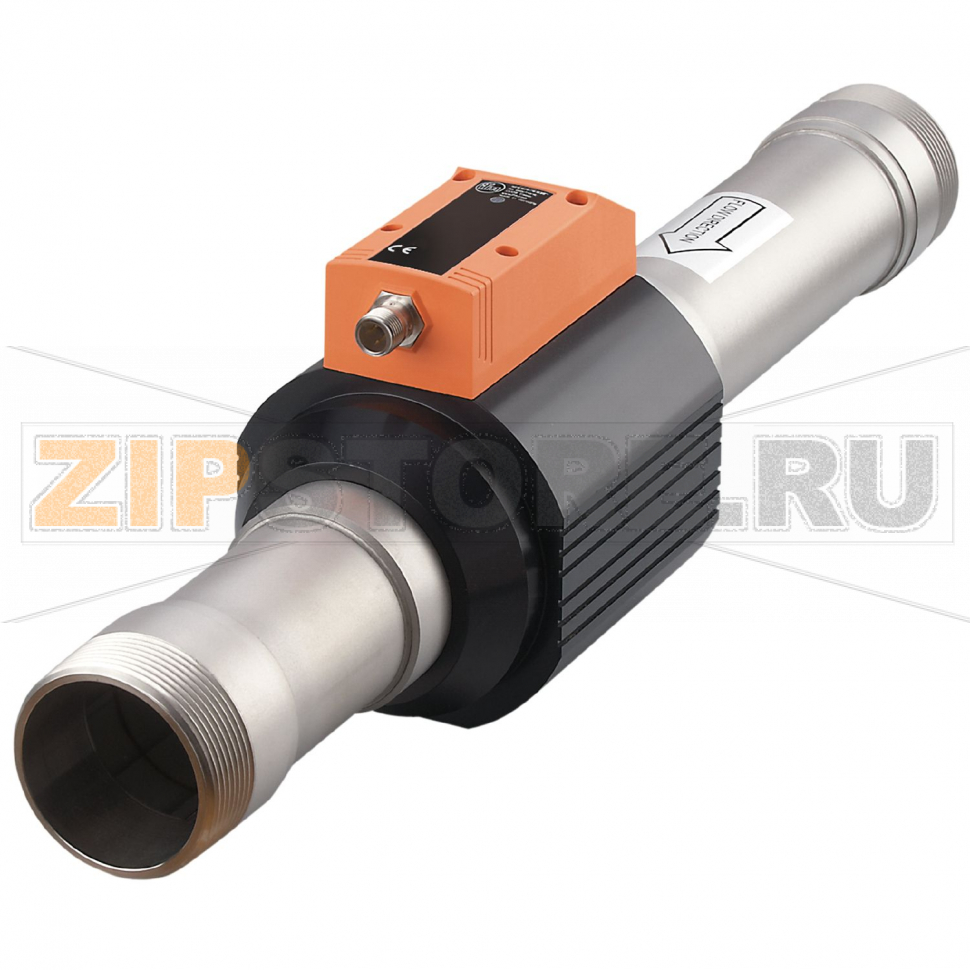

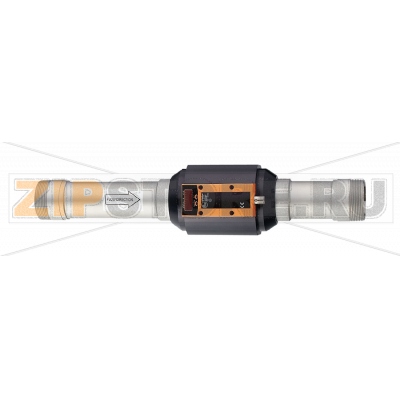

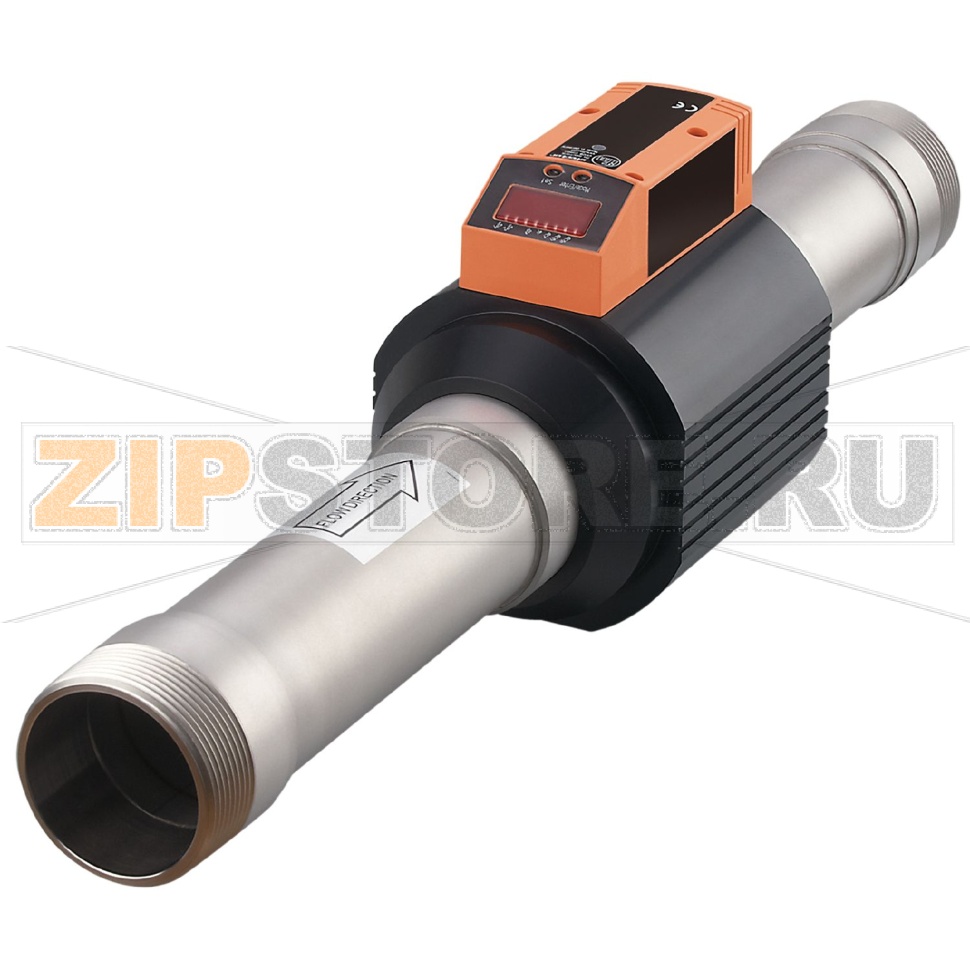

Датчик учета расхода сжатого воздуха IFM SD2001

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• (конфигурируемый)
• Предел прочности по давлению 16 bar
• 2" NPT DN50
• Разъем

Датчик учета расхода сжатого воздуха IFM SD2001 (каталожный номер SDN21DGXFPKG/US-100) предназначен для постоянного контроля расхода в магистралях и узлах распределения сжатого воздуха. Конструкция с подключением 2" NPT для DN50 позволяет применять устройство на основных линиях, где важны надежность измерения и удобная интеграция в систему управления. Конфигурируемые выходы обеспечивают передачу данных в виде коммутационного, аналогового или импульсного сигналов — это упрощает привязку к ПЛК и системам энергомониторинга.

IFM SD2001 полезен для задач распределенного учета потребления по цехам и установкам, выявления утечек и неэффективного расходования ресурса, а также для мониторинга работы компрессорного парка. Импульсный выход обычно применяют для суммирования объема, аналоговый — для непрерывного отслеживания текущего расхода, а PNP-коммутационный — для пороговой сигнализации и защиты оборудования. Наличие разъемного подключения ускоряет монтаж и обслуживание, снижая простой.

Типовые причины поломок

• Загрязнение измерительной части аэрозолями масла, влагой, пылью и твердыми частицами при отсутствии адекватной фильтрации.
• Гидроудары и кратковременные перегрузки по давлению, в том числе выше предела прочности.
• Неправильный монтаж: несоблюдение прямых участков, механические напряжения в точке подключения, перекос или излишняя затяжка резьбы 2" NPT.
• Электрические ошибки: переполюсовка, превышение допустимой нагрузки по выходам, наводки и плохое заземление.
• Вибрации и ударные нагрузки, вызывающие повреждение чувствительного модуля или разъема.
• Воздействие агрессивных сред, конденсата и коррозии при недостаточной защите линии.
• Несвоевременное техническое обслуживание и отсутствие периодической поверки.

Как понять, что запчасть вышла из строя

• Нестабильные или нелогичные показания расхода при неизменных режимах, «провалы» до нуля либо скачки.
• Отсутствие переключения PNP-выхода при достижении заданного порога.
• Нулевой или «застывший» аналоговый сигнал, не соответствующий фактическому расходу.
• Нет импульсов на счетчике объема при реально проходящем потоке.
• Индикация ошибок или аварийных состояний (если предусмотрены светодиоды/коды), постоянное аварийное состояние после перезапуска.
• Физические признаки: повреждение корпуса, следы влаги в разъеме, следы перегрева, трещины на уплотнениях.

Рекомендации по уходу и эксплуатации

• Обеспечьте многоступенчатую подготовку воздуха: сепарация конденсата, коалесцентные фильтры для удаления масла и мелкодисперсных частиц.
• Соблюдайте монтажные требования производителя: ориентацию, прямые участки до/после датчика и чистоту резьбы 2" NPT. Используйте рекомендованные уплотнители.
• Исключайте гидроудары и резкие перепады давления. Поддерживайте давление в рабочем диапазоне и ниже предела прочности.
• Периодически проверяйте корректность конфигурации выходов (коммутационный/аналоговый/импульсный), точки уставок и фильтрацию сигнала в ПЛК.
• Проводите регулярный визуальный осмотр разъема и кабеля, контролируйте отсутствие конденсата и коррозии в контактной группе.
• Выполняйте регламентную очистку чувствительной части согласно инструкции: без абразивов и агрессивных растворителей. Перед работами сбросьте давление.
• Планируйте периодическую поверку/сверку показаний с эталонным расходомером для поддержания точности учета.
• Обеспечьте стабильное питание и качественное заземление, используйте экранированные кабели при длинных линиях связи.
• При длительной остановке оборудования защищайте датчик от конденсата и пыли, соблюдайте условия хранения.

Корректная установка и обслуживание IFM SD2001 SDN21DGXFPKG/US-100 позволяют долго сохранять стабильность измерений и прозрачность учета по участкам. При первых признаках некорректной работы рекомендуется проверить состояние фильтрации, электрические соединения и параметры конфигурации, а затем — выполнить диагностику линии и самого датчика.
