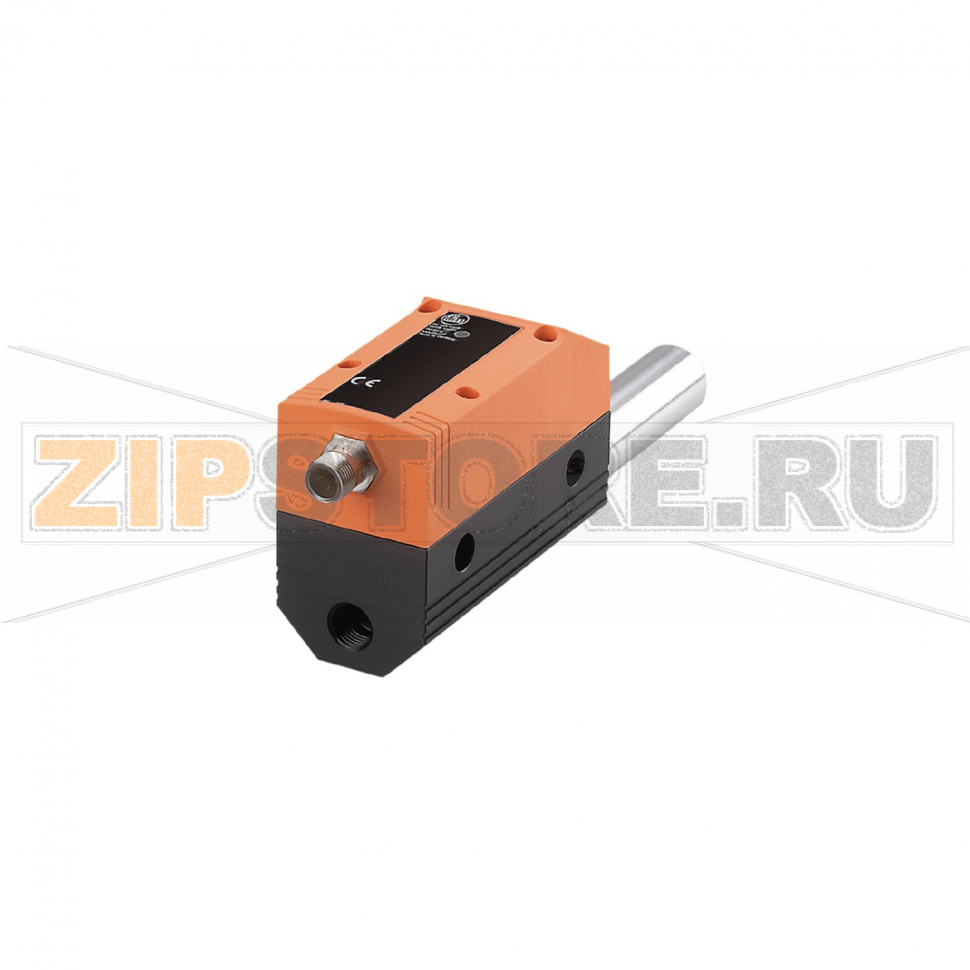

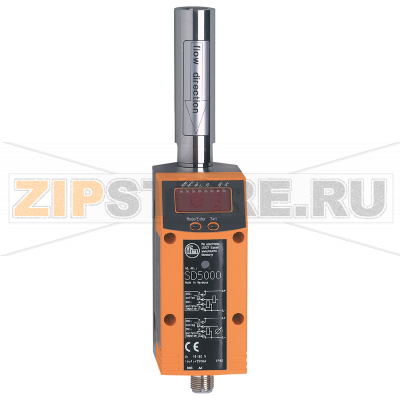

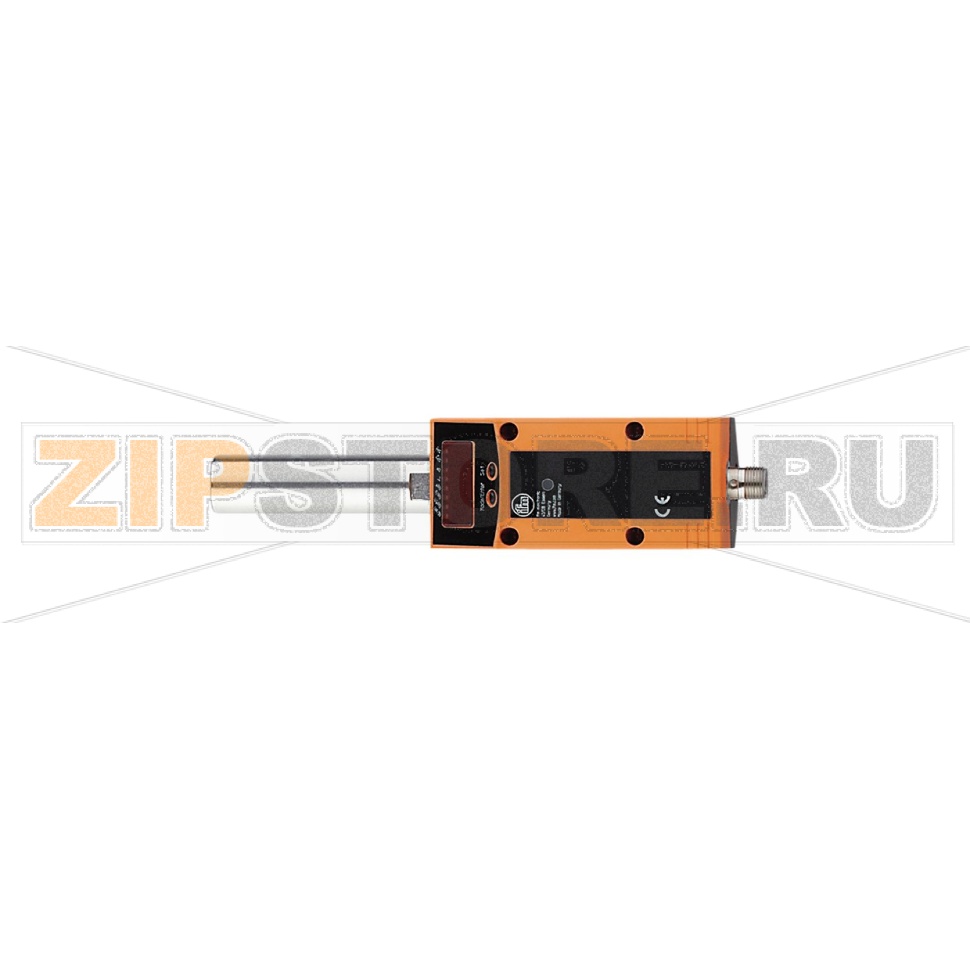

Датчик учета расхода сжатого воздуха IFM SD5000

Описание товара

Датчик учета расхода сжатого воздуха IFM SD5000 (SDR14DGXFPKG/US-100) предназначен для точного контроля потребления и утечек в пневмосетях, на участках подготовки воздуха и в отдельных пневмолиниях оборудования. Устройство полезно на этапах энергоаудита, при распределении затрат по участкам, а также для упреждающей диагностики: позволяет отслеживать реальные значения расхода и быстро выявлять отклонения от ожидаемых режимов.

Конструктивно IFM SD5000 сочетает несколько типов выходов — коммутационный, аналоговый и импульсный, а также интерфейс IO-Link для параметрирования и интеграции в систему управления. Это облегчает настройку порогов, масштабирование, передачу данных в SCADA/PLC и реализацию учета суммарного расхода. Переход на цифровую связь упрощает архивирование параметров и их восстановление при замене устройства.

Типовые области применения

• Мониторинг потребления по участкам и сменам;
• Контроль утечек в нерабочие часы и после регламентных работ;
• Оптимизация работы компрессорного парка и подготовка воздуха;
• Верификация качества пневмопитания станков и роботизированных ячеек.

Типичные причины поломок

• Механическое воздействие на корпус или разъем, вибрации без демпфирования;
• Превышение допустимого давления, гидроудары, температурные перегревы;
• Загрязнение потока маслом, влагой, твердыми частицами при недостаточной фильтрации;
• Некорректное подключение (переполюсовка, короткое замыкание, перегрузка по выходам);
• Нарушение герметичности уплотнений, попадание влаги через разъем из‑за несоблюдения степени защиты;
• Агрессивные среды или чистящие вещества, разрушающие измерительную часть.

Как понять, что запчасть вышла из строя

• Стабильно нулевые показания при наличии потока либо скачущие значения без изменения режима;
• Сдвиг «нуля» (существенная погрешность при отсутствии расхода), невозможность корректной калибровки;
• Ложные срабатывания выходов, отсутствие реакции на изменение настроек;
• Ошибки связи или недостоверные данные по IO-Link;
• Аномальный рост падения давления на участке, шум, признаки внутреннего засора;
• Повреждение корпуса, следы конденсата внутри разъема, следы коррозии.

Рекомендации по уходу и эксплуатации

• Обеспечьте корректную подготовку воздуха: фильтрация, осушение, отделение масла согласно требованиям пневмосети;
• Соблюдайте прямые участки трубопровода до и после датчика, избегайте установки сразу за поворотами и дросселями;
• Используйте подходящий уплотнительный материал для G 1/4 DN8, не превышайте момент затяжки;
• Периодически проверяйте герметичность соединения и состояние кабеля/разъема; применяйте соединители, соответствующие степени защиты;
• Проводите регламентную чистку: мягкая продувка сухим воздухом, без абразивов и агрессивной химии; не погружайте прибор;
• Периодически выполняйте проверку «нуля» при отсутствии расхода; храните резерв параметров через IO-Link для ускоренной замены;
• Избегайте превышений по давлению и температуре, а также резких термошоков при пусках/остановах.

Монтаж и ввод в работу

• Соблюдайте направление потока по маркировке на корпусе;
• Подключайте согласно схемам производителя; для PNP-выходов учитывайте суммарную нагрузку;
• После монтажа выполните проверку на отсутствие утечек и базовую настройку порогов и масштабирования сигнала;
• При интеграции по IO-Link задайте идентификатор узла, сохраните конфигурацию в контроллер.

IFM SD5000 SDR14DGXFPKG/US-100 — надежное решение для прозрачного учета сжатого воздуха и уменьшения потерь энергии. Правильный монтаж, чистая среда и периодическая профилактика обеспечивают стабильную работу и точность измерений на всем жизненном цикле устройства.
