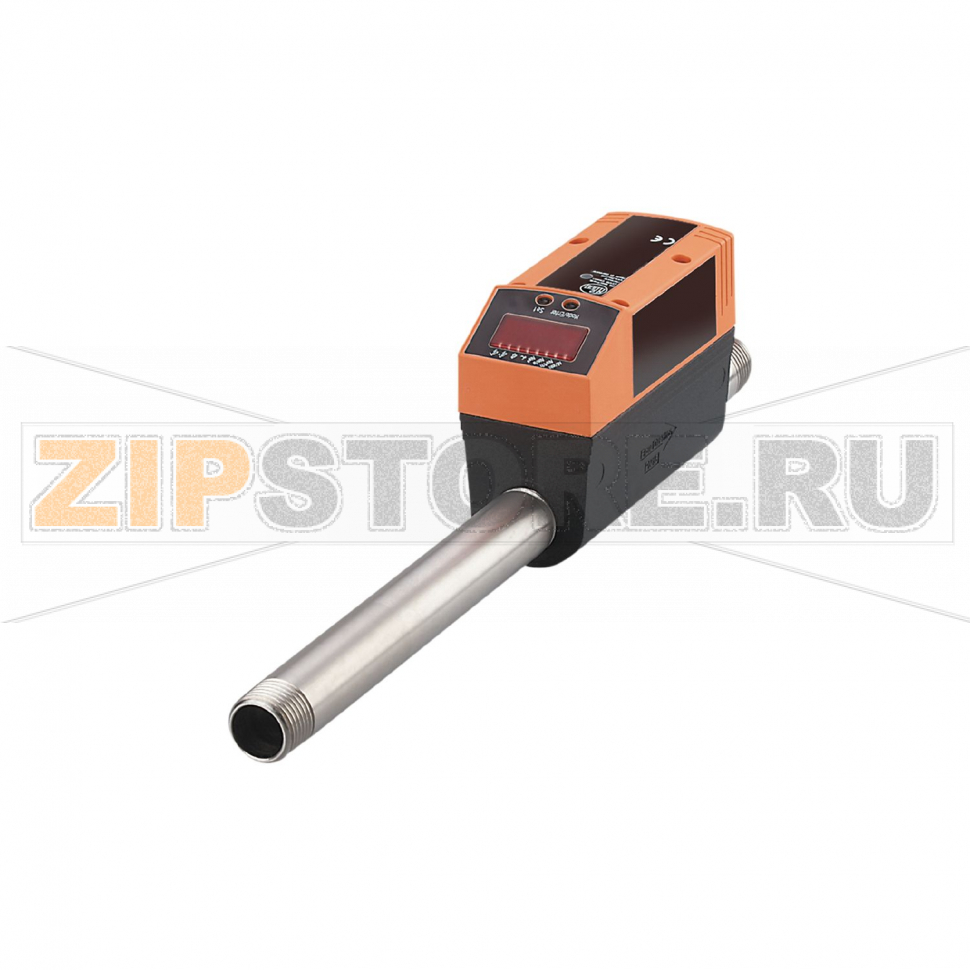

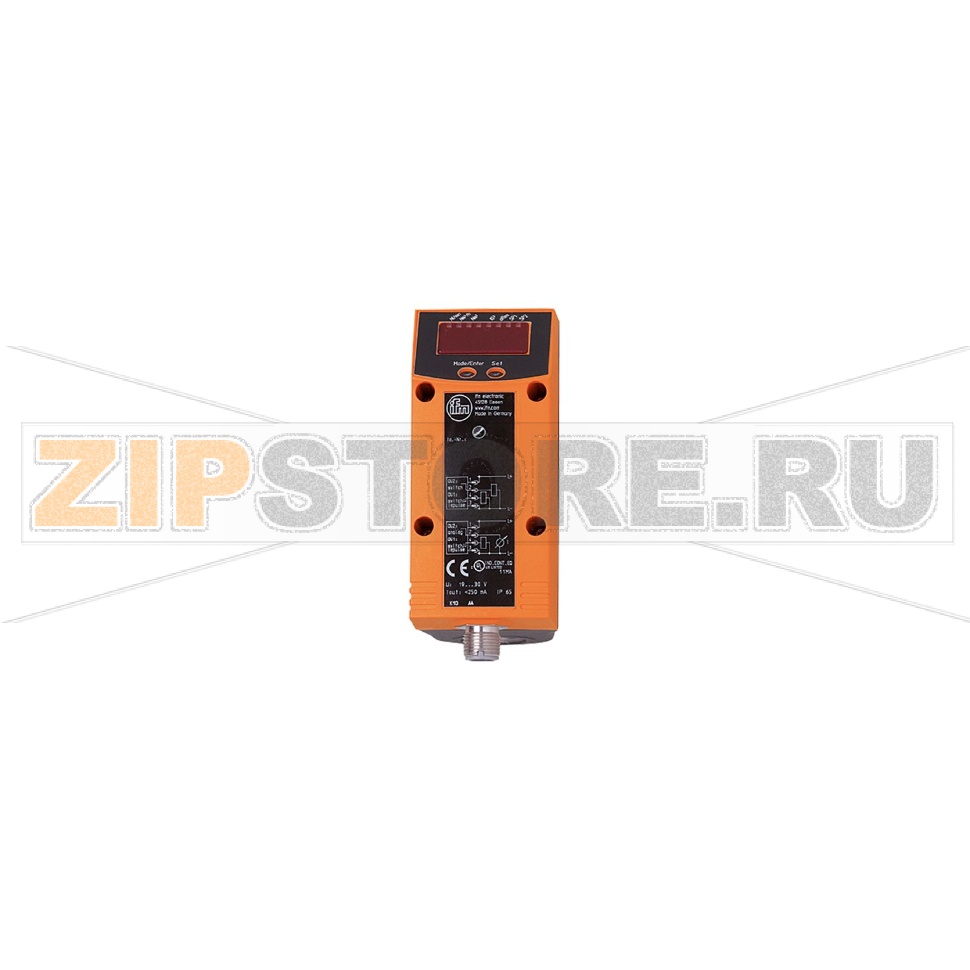

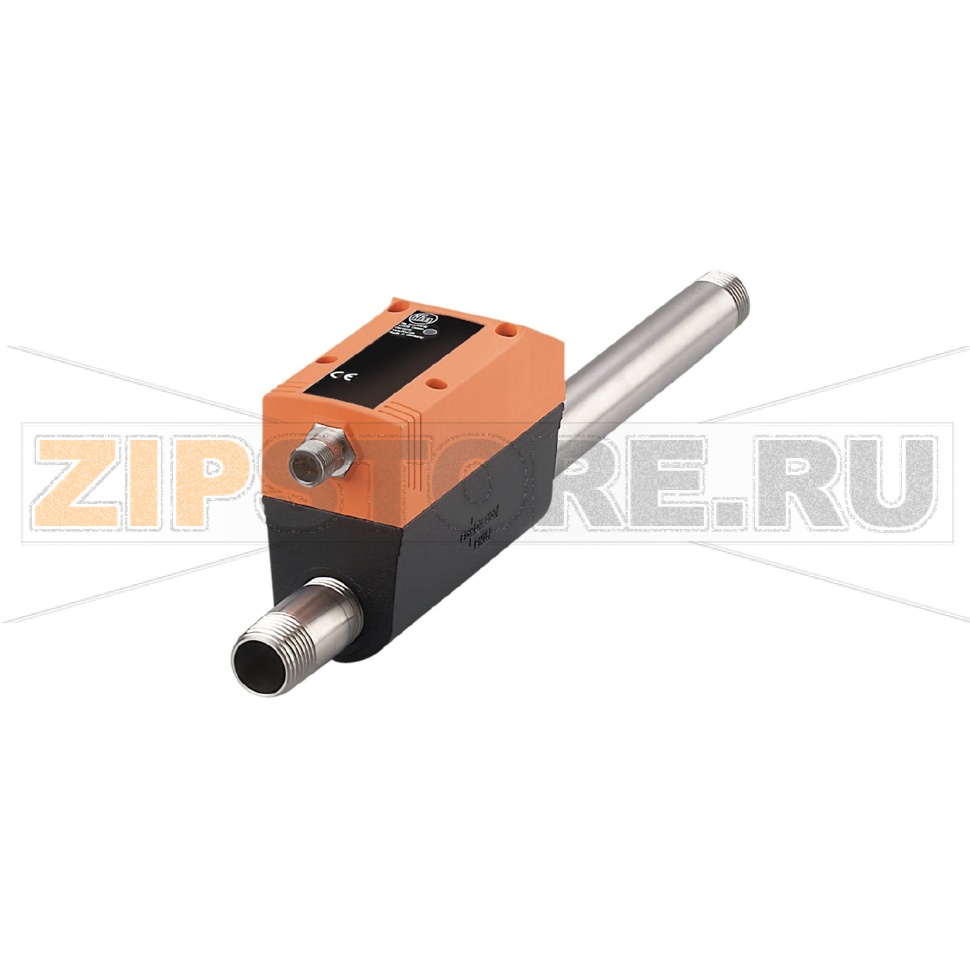

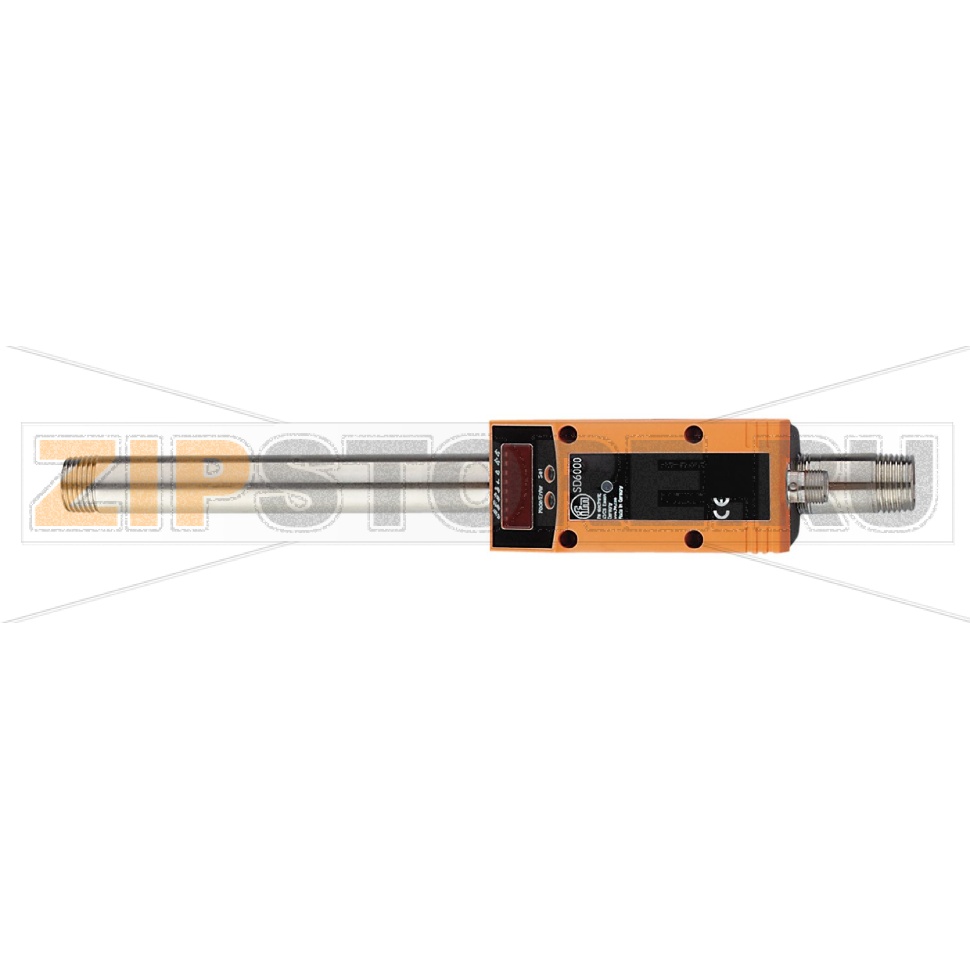

Датчик учета расхода сжатого воздуха IFM SD6050

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP
• Коммутационный сигнал
• Аналоговый сигнал
• Импульсный сигнал
• IO-Link (конфигурируемый)
• Диапазон измерения: 0,2...75 m³/h
• Диапазон измерения: 10...1250 l/min
• Температура измеряемой среды: 0...60 °C
• Предел прочности по давлению: 16 bar
• G 1/2 DN15
• Разъем

IFM SD6050 (SDR12DGXFPKG/US-100) предназначен для контроля расхода и учета потребления сжатого воздуха на участках распределительной сети и в отдельных потребителях. Устройство помогает выявлять утечки, оптимизировать потребление, сравнивать фактические показатели с нормами и внедрять мероприятия по энергоэффективности. Наличие дискретного, аналогового и импульсного выхода, а также интерфейса IO-Link упрощает интеграцию в существующие системы управления и учета.

Датчик применим в узлах подготовки воздуха, на ответвлениях к линиям и агрегатам, в сборе статистики для расчета себестоимости и при переходе на сервисное обслуживание по состоянию. В сочетании с контроллерами по IO-Link IFM SD6050 обеспечивает доступ к параметрам, диагностике и настройкам, а импульсный канал удобен для суммирования потребления внешними счетчиками.

Монтаж и эксплуатация

Рекомендуется устанавливать датчик на прямолинейном участке с соблюдением направления потока и корректной герметизацией резьбовых соединений G 1/2. Следует обеспечить соответствие качества воздуха требованиям пневмосистемы (осушение, фильтрация), корректную электрическую коммутацию выходов и надежную фиксацию кабеля в разъеме. После установки целесообразно выполнить базовую настройку порогов, масштабирования и, при необходимости, нулевую коррекцию через кнопки или IO-Link.

Признаки неисправности

• Нестабильные показания или скачки без объективных изменений в процессе.
• Постоянный нулевой или максимальный сигнал на аналоговом/импульсном выходе.
• Отсутствие срабатывания по дискретному каналу при заведомо превышенных порогах.
• Ошибки связи или недоступность параметров по IO-Link.
• Частые ложные аварийные индикации, перегрев корпуса, следы конденсата.
• Несоответствие суммарного учета фактическому потреблению по балансу сети.

Типичные причины поломок

• Попадание конденсата, масла или твердых частиц при недостаточной фильтрации воздуха.
• Гидроудары и кратковременные перегрузки по давлению, механические вибрации и удары.
• Нарушения электропитания: ошибочная полярность, перенапряжение, наводки.
• Превышение допустимой температуры среды или окружающей среды.
• Неправильная ориентация при монтаже, натяжение кабеля, неплотный разъем.
• Самовольное изменение параметров или некорректная калибровка.

Как понять, что запчасть вышла из строя

Если IFM SD6050 (SDR12DGXFPKG/US-100) перестает формировать стабильно воспроизводимые значения при неизменных условиях, не реагирует на изменения потока, не передает данные по IO-Link, а также сохраняет некорректные показания после повторной настройки и перезапуска, велика вероятность отказа. Дополнительный индикатор — расхождение импульсного учета с эталонным счетчиком при исправной внешней системе. При повторяющихся ошибках диагностики и невозможности связи необходима замена.

Рекомендации по уходу и профилактке

• Поддерживать качество сжатого воздуха: осушение, фильтры тонкой очистки перед датчиком, регулярная замена элементов фильтрации.
• Периодически проверять герметичность резьбовых соединений и состояние уплотнений.
• Контролировать питание и целостность кабеля/разъема, исключать натяжение и кручение.
• Планово сопоставлять показания с эталонным расходомером либо производить проверку в стабильных режимах.
• Использовать IO-Link для резервного копирования параметров, восстановления настроек и удаленной диагностики.
• Не допускать попадания моющих и агрессивных жидкостей на разъем; соблюдать требования к степени защиты при мойке.
• При длительных простоях обеспечивать защиту от конденсата и запыления, перед пуском выполнять контрольные замеры.

Грамотная установка, корректная настройка и поддержание качества воздуха позволяют датчику IFM SD6050 стабильно выполнять учет расхода, обеспечивая прозрачность энергопотребления и уменьшение потерь в системе сжатого воздуха.
