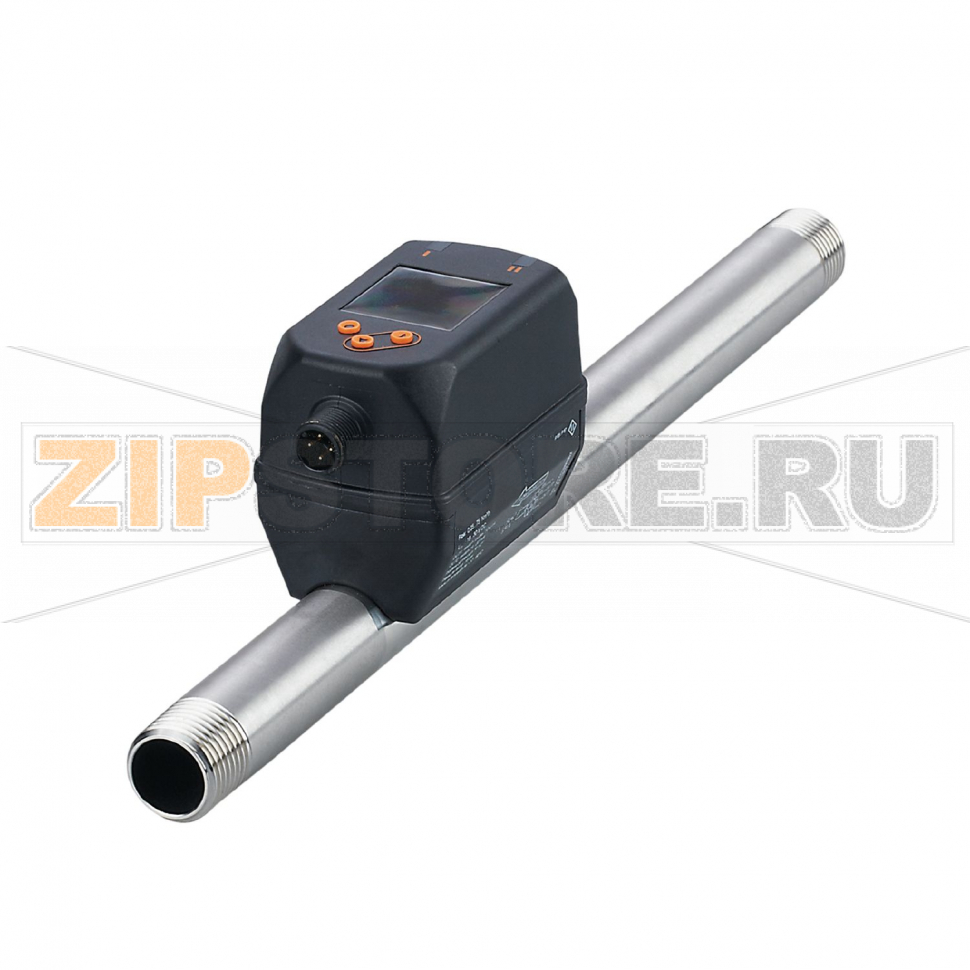

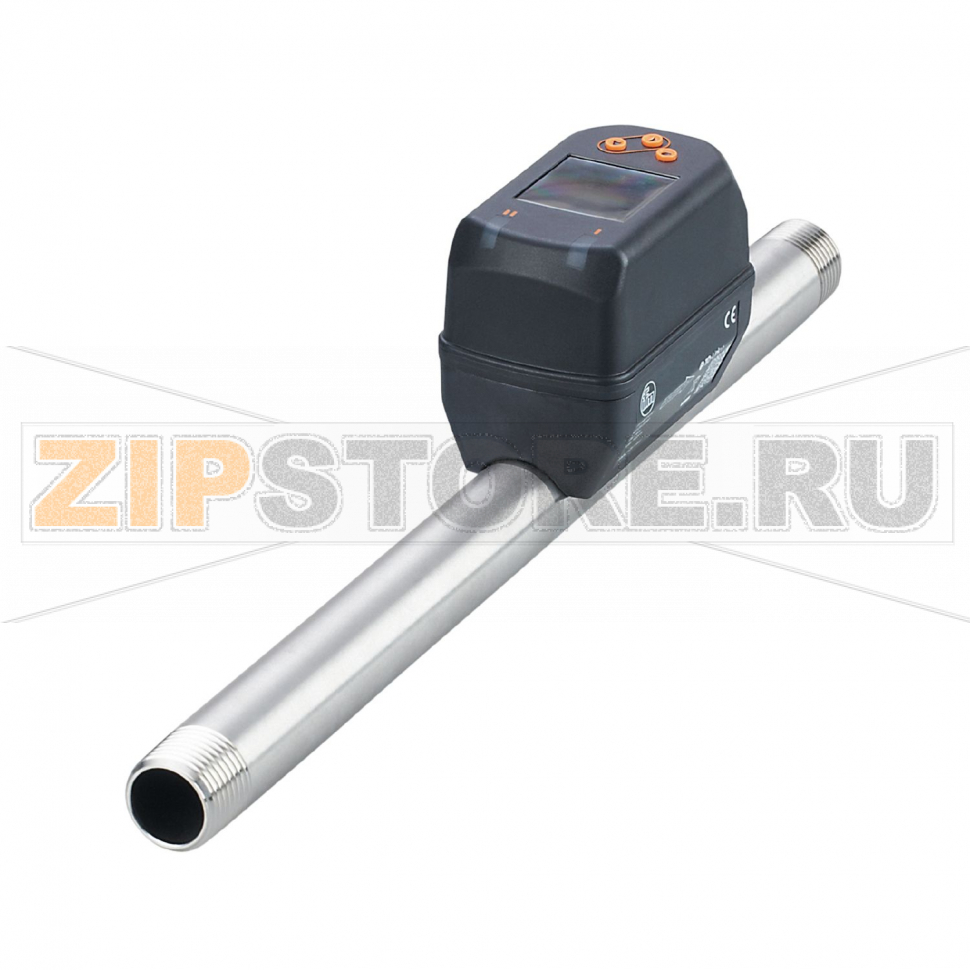

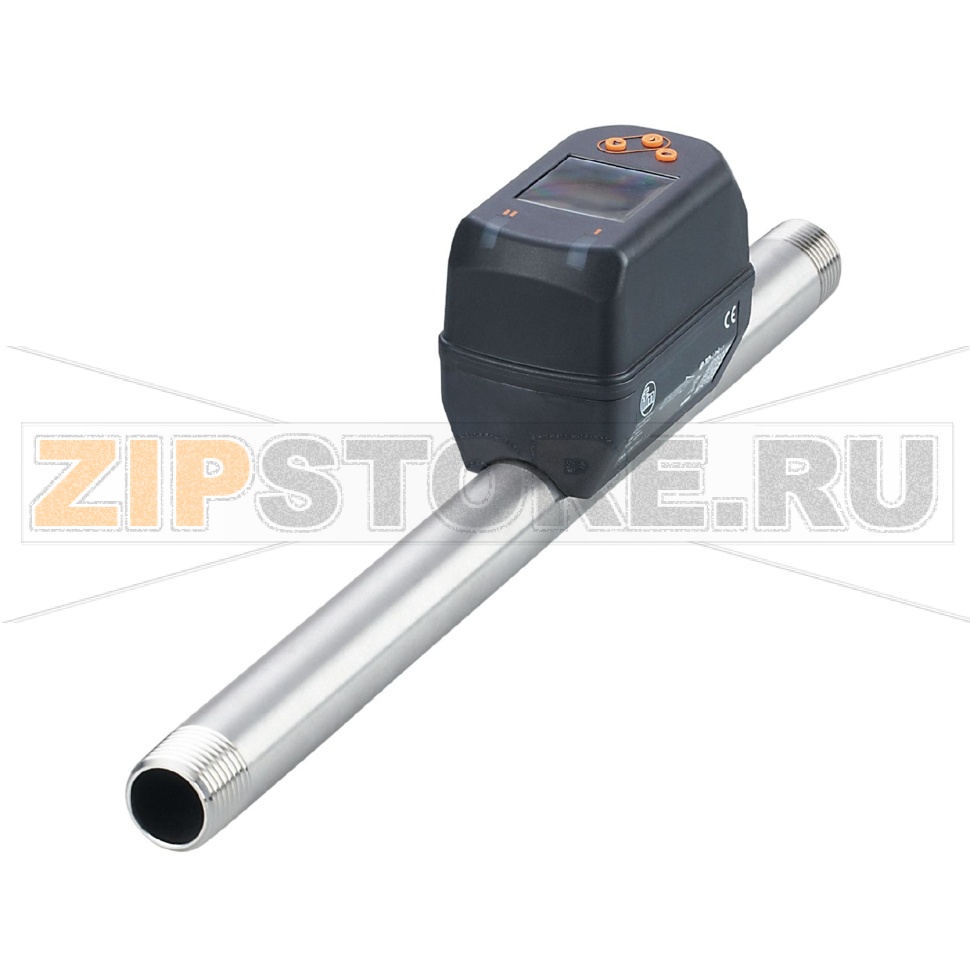

Датчик учета расхода сжатого воздуха IFM SD6501

Описание товара

Датчик учета расхода сжатого воздуха IFM SD6501 (каталожный номер SDN12DGXFRKG/US-100) предназначен для оперативного контроля потребления и точного учета расхода в пневмосетях. Он обеспечивает прозрачность использования ресурсов, помогает выявлять утечки и оптимизировать затраты на сжатый воздух. Наличие конфигурируемых выходов позволяет гибко адаптировать устройство к логике работы оборудования, а интерфейс IO-Link упрощает параметрирование, диагностику и интеграцию в современные системы автоматизации.

IFM SD6501 применяют на магистралях и распределительных коллекторах, перед потребителями, в зонах подготовки воздуха и на отдельных станках, где нужно контролировать фактический расход, сравнивать его с целевыми значениями и отслеживать тренды. Устройство подходит для энергетического мониторинга, распределения затрат по участкам, а также для регламентных проверок пневмосистем вне смены, когда утечки проявляются особенно отчетливо.

Монтаж и ввод в эксплуатацию

Для корректной работы датчик устанавливают в соответствии с направлением потока, указанным на корпусе. Рекомендуется обеспечить прямые участки трубопровода до и после точки монтажа, выполнить продувку линии перед установкой, использовать подходящее уплотнение резьбы 1/2" NPT и соблюдать момент затяжки. Вибрации и перекосы необходимо минимизировать. После подключения питания и сигналов следует задать пороги срабатывания, выбрать типы выходов и единицы измерения; при наличии IO-Link удобно сохранить параметры как «рецепт» для быстрого восстановления настроек.

Как понять, что запчасть вышла из строя

• Выходные сигналы (переключающие/аналоговые/импульсные) остаются неизменными при явном изменении расхода или показывают нелогичные значения.
• При отсутствии потока датчик IFM SD6501 фиксирует расход, либо, наоборот, при явном потоке показывает ноль.
• Нестабильные, плавающие показания без изменений режима работы линии.
• Отсутствие связи по IO-Link, ошибки инициализации или некорректное считывание параметров.
• Индикация на корпусе (светодиоды/дисплей) сигнализирует состояние неисправности, либо полностью отсутствует при поданном питании.
• Сильно возросший дрейф показаний после короткого периода эксплуатации.

Типичные причины поломок

• Загрязнение рабочей среды: частицы, пыль, масло и аэрозоли, которые оседают на чувствительном элементе и искажают измерение.
• Конденсат и влага при недостаточной подготовке воздуха, приводящие к коррозии и сбоям электроники.
• Гидроудары и резкие перепады давления в магистрали.
• Ошибки монтажа: неправильная ориентация по потоку, чрезмерная затяжка резьбы 1/2" NPT, протечки из-за неподходящего уплотнения.
• Неверное подключение: перепутанные контакты, обратная полярность, отсутствие качественного экранирования кабеля.
• Воздействие агрессивных сред, не совместимых с материалами сенсора.
• Выход за допустимые температурные условия окружающей среды или среды измерения.
• Проникновение влаги из-за нарушенной герметизации разъема или неплотной кабельной муфты.
• Механические удары и вибрации сверх предусмотренных условий эксплуатации.

Рекомендации по уходу и эксплуатации

• Содержать пневмосеть в чистоте: применять фильтры и осушители, периодически проверять их состояние и эффективность.
• Перед монтажом IFM SD6501 (SDN12DGXFRKG/US-100) продувать трубопровод для удаления стружки и пыли, использовать корректный герметик для резьбы NPT.
• Периодически контролировать стабильность показаний при известных режимах, сравнивать с эталонными участками или расчетными данными.
• Проверять герметичность соединения и отсутствие подсоса воздуха на резьбовом узле.
• Использовать IO-Link для чтения диагностической информации, архивации параметров и быстрой перенастройки при сервисе.
• Очищать зону разъема, следить за целостностью кабеля, не допускать попадания влаги при мойке оборудования.
• Избегать ударных нагрузок; при наличии вибраций применять виброизоляцию или корректировать крепеж.
• По регламенту предприятия проводить поверочные проверки и при необходимости корректировать настройки порогов.

Датчик учета расхода сжатого воздуха IFM SD6501 обеспечивает надежный контроль и учет расхода, повышает эффективность эксплуатации компрессорного парка и распределительных сетей. Грамотный монтаж, регулярная проверка состояния пневмосети и использование диагностических возможностей IO-Link заметно продлевают срок службы устройства и снижают риск незапланированных простоев.
