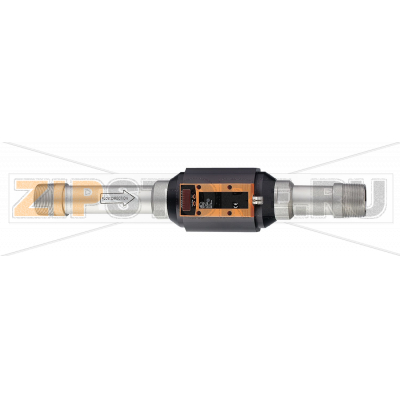

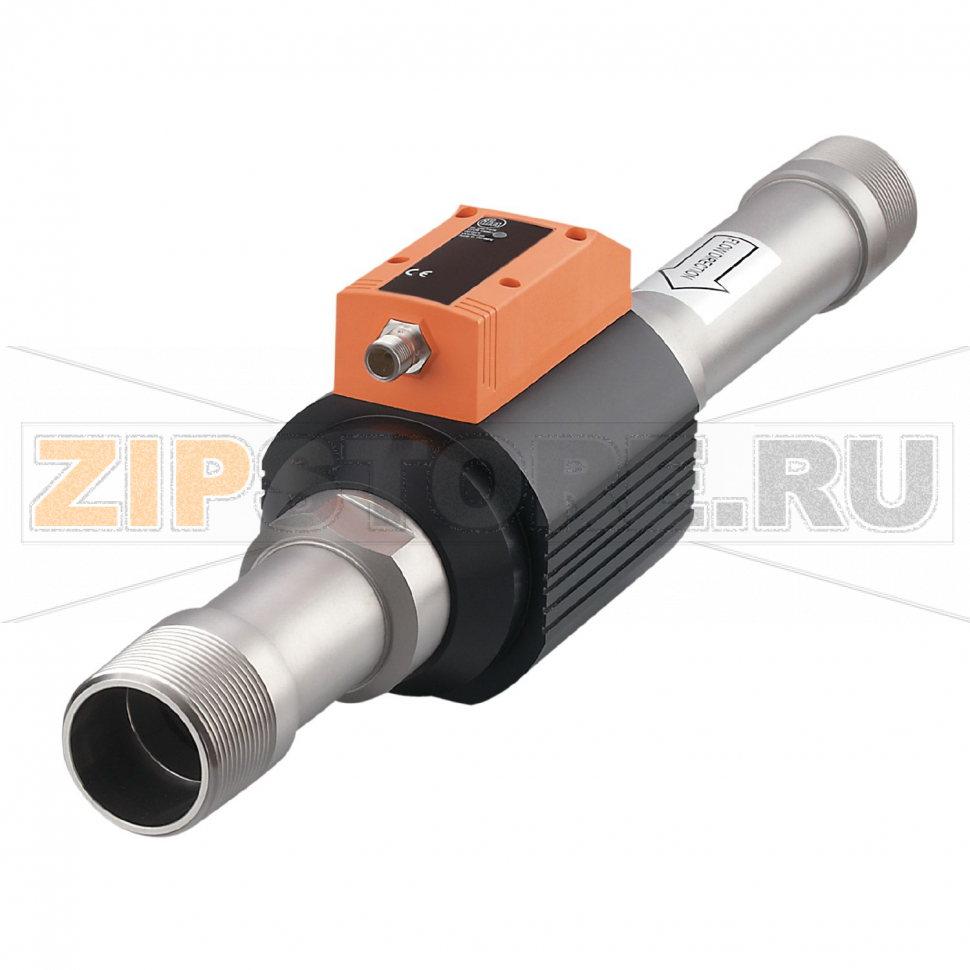

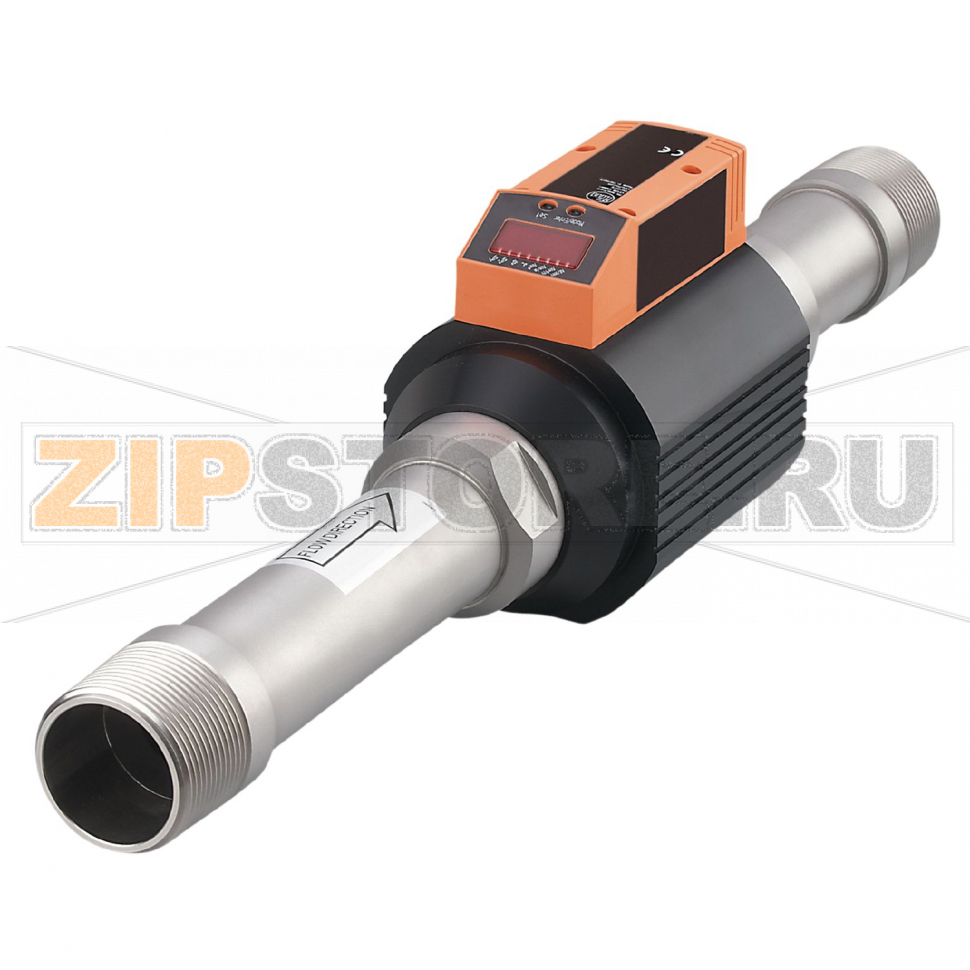

Датчик учета расхода сжатого воздуха IFM SD9000

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP; коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link (конфигурируемый)
• Диапазон измерения: 1,5...410 m³/h
• Диапазон измерения: 20...6835 l/min
• Температура измеряемой среды: 0...60 °C
• Предел прочности по давлению: 16 bar
• R 1 1/2 DN40
• Разъем

Датчик учета расхода сжатого воздуха IFM SD9000 (SDR32DGXFPKG/US-100) применяется для мониторинга потребления, контроля утечек и распределения энергозатрат по участкам. Конфигурируемые выходы и интерфейс IO-Link позволяют интегрировать устройство в системы АСУ ТП, получать как текущие значения расхода, так и импульсный сигнал для учета потребления. При правильном монтаже датчик стабильно работает в линиях среднего и большого сечения с резьбой R 1 1/2 (DN40).

При внедрении IFM SD9000 целесообразно предусмотреть участки прямых труб до и после места установки, чтобы минимизировать влияние турбулентности и обеспечить корректную линейность показаний. Для стабильной работы рекомендуется использовать подготовленный сжатый воздух с нормированной фильтрацией и контролем остаточной влажности в рамках допустимой температуры среды.

Типовые области применения включают:

• оперативный контроль расхода по линиям потребителей и агрегатов;
• поиск и оценку утечек по изменению базового расхода;
• учет потребления по сменам, участкам, машинам с последующим анализом энергоэффективности;
• пороговый контроль (сигнализация при выходе за заданные значения).

Причины поломок

• Загрязнение измерительного канала аэрозолями масла, твердыми частицами или конденсатом из-за недостаточной подготовки воздуха.
• Механические воздействия: удар, вибрации, перекос при монтаже на резьбе, нарушение уплотнений.
• Превышение пределов: давление выше прочности, температура среды вне допустимого диапазона, гидроудары.
• Ошибки электромонтажа: неверная распиновка, короткое замыкание, неверное питание для PNP-выходов.
• Электромагнитные помехи, плохое экранирование и заземление линий связи/питания.
• Попадание агрессивных сред, не совместимых с материалами измерительного тракта и уплотнений.

Как понять, что запчасть вышла из строя

• Нестабильные или неверные показания: «скачки», завышение/занижение при неизменном режиме, постоянный ноль или максимум.
• Отсутствие реакции выходов: PNP не переключается при достижении порогов, на аналоговом канале нет сигнала или он вне ожидаемого диапазона.
• Отсутствие импульсного сигнала учета либо неправильная частота импульсов при известном расходе.
• Невозможность установить связь по IO-Link, сбои конфигурации, частые ошибки обмена.
• Признаки механических повреждений: течи на резьбовом соединении, следы удара, коррозия контактов разъема.
• Неустранимые ошибки самодиагностики или постоянные аварийные состояния в системе.

Рекомендации по уходу и эксплуатации

• Обеспечить качественную подготовку сжатого воздуха: фильтрация, удаление конденсата, контроль содержания масла в пределах норм.
• Периодически проверять герметичность соединения R 1 1/2 (DN40), состояние уплотнений и затяжку без перекоса.
• Проводить визуальный осмотр разъема и кабеля: отсутствие влаги, окислов, повреждений изоляции; надежная фиксация.
• Периодически верифицировать показания сравнением с эталонным расходомером или объемным методом на стабильном режиме.
• Очищать измерительный тракт без абразивов и агрессивной химии; использовать сухой чистый воздух или мягкие средства, избегая механического воздействия на чувствительные элементы.
• Поддерживать корректную прокладку кабелей, экранирование и заземление; проверять питание и параметры нагрузки выходов.
• Фиксировать и хранить параметры конфигурации (в т.ч. через IO-Link) для быстрой замены датчика при необходимости.
• Соблюдать температурный режим окружающей среды и среды измерения, исключать гидроудары и превышение давления.

IFM SD9000 SDR32DGXFPKG/US-100 целесообразно закладывать в проекты, где важны прозрачный учет воздуха и раннее выявление отклонений. Своевременное обслуживание, корректный монтаж и аккуратная конфигурация выходов и интерфейса обеспечивают стабильность измерений и длительный срок службы.
