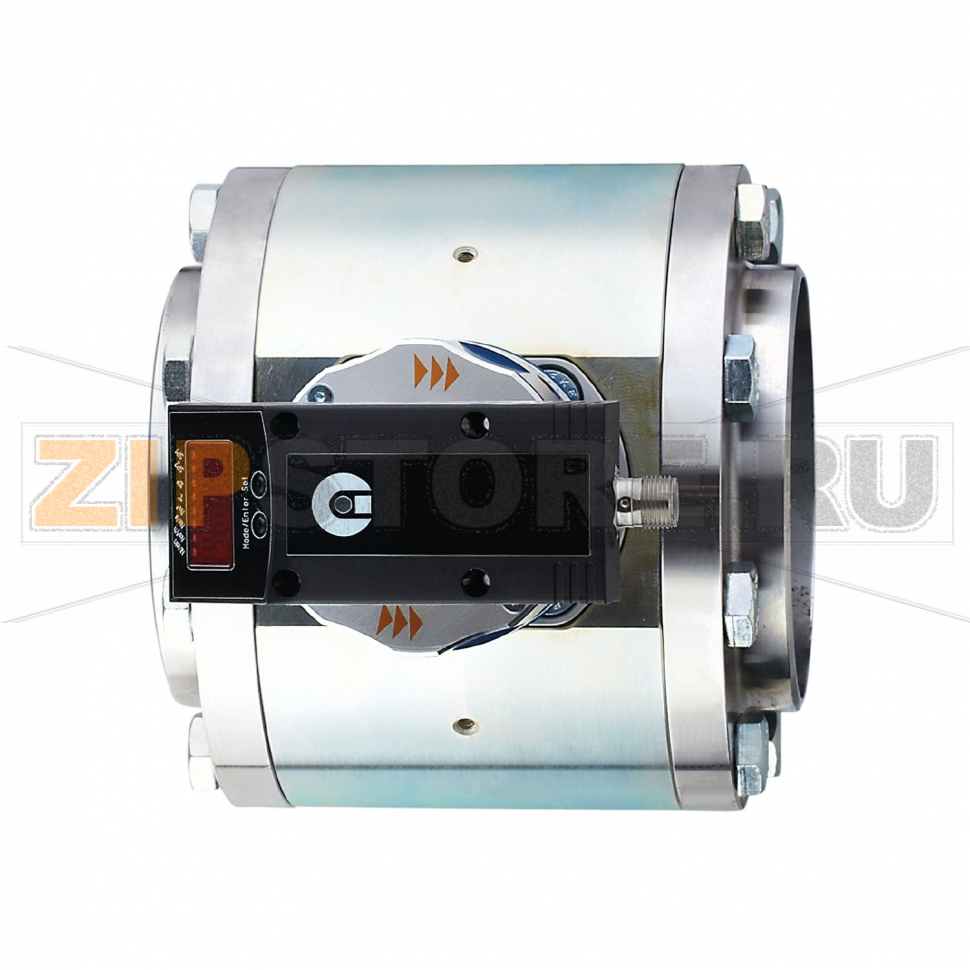

Датчик учета расхода сжатого воздуха IFM SDG082

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP; коммутационный сигнал; аналоговый сигнал; импульсный сигнал (конфигурируемый)
• Диапазон измерения: 9...2750 m³/h
• Температура измеряемой среды: 0...60 °C
• Предел прочности по давлению: 16 bar
• Фланец: DN80
• Разъем

Датчик учета расхода сжатого воздуха IFM SDG082 предназначен для мониторинга и оптимизации потребления в пневмосетях, учета энергозатрат и обнаружения утечек. Благодаря настраиваемым коммутационным, аналоговым и импульсным выходам прибор легко интегрируется в системы диспетчеризации и ПЛК. Исполнение под фланец DN80 упрощает врезку в магистрали, а конфигурируемые режимы вывода позволяют одновременно получать сигнал о достижении порога, непрерывное значение расхода и импульсы для суммирующего учета.

Датчик относится к термальному типу измерителей расхода, что обеспечивает стабильный учет в широком диапазоне потоков сжатого воздуха без подвижных частей. Такой принцип снижает риск механического износа и уменьшает требования к обслуживанию. IFM SDG082 (каталожное обозначение SDG3"/METRIS PB DN80 LM) применяется на участках распределения, в компрессорных и на технологических линиях, где важны точный учет, контроль пиков и раннее выявление аномалий.

Признаки неисправности

• Отсутствие изменения аналогового сигнала при явном изменении потока, «залипание» коммутационного выхода или отсутствие импульсов при работе линии.
• Систематически завышенные либо заниженные показания на нулевом потоке (дрейф нуля), частые ложные срабатывания порогов.
• Нестабильная индикация: скачки значения без изменения режима работы, самопроизвольные перезапуски.
• Диагностические сообщения на дисплее/индикации (если предусмотрены), фиксируемые ошибки в контроллере по каналам выхода.
• Нагрев корпуса в зоне электроники, следы конденсата или масла в разъеме, коррозия контактной группы.

Типичные причины поломок

• Попадание масла, влаги и аэрозолей компрессорной системы на чувствительный элемент; загрязнение пылью, окалиной или продуктами коррозии.
• Гидроудары и превышение допустимого давления, а также резкие температурные перепады.
• Ошибки монтажа: несоблюдение прямых участков, неправильная ориентация, неплотности фланцевого соединения и подсос воздуха.
• Повреждение кабеля и экранирования, нестабильное питание, импульсные помехи, неправильное подключение выходов PNP.
• Механические воздействия: вибрации агрегатов, удары при обслуживании, деформация датчика.
• Эксплуатация в неподходящей среде (агрессивные газы, конденсат без осушения) либо длительная работа вне заданного диапазона.

Как убедиться, что запчасть вышла из строя

• Сравнить показания IFM SDG082 с эталонным расходомером/контрольным участком или временно переставить заведомо исправный датчик на ту же линию.
• Проверить реакцию на отключение потока: при закрытом вентиле показания должны стремиться к нулю, импульсы — отсутствовать.
• Замерить питание и целостность цепей выходов; при штатном питании выходы не должны быть «зажаты» постоянно.
• Осмотреть разъем, уплотнения и фланцевое соединение на предмет влаги, масла и механических повреждений.
• Сбросить настройки к заводским и выполнить базовую настройку; отсутствие изменений в поведении при корректной процедуре — признак аппаратной неисправности.

Рекомендации по уходу и эксплуатации

• Обеспечить подготовку воздуха: фильтрация, осушка, сепарация масла до точки измерения.
• Периодически очищать чувствительный элемент от отложений мягкой безворсовой салфеткой с нейтральным очистителем; не применять абразивы и острые инструменты.
• Проводить поверку/верификацию показаний по регламенту предприятия; пересматривать уставки порогов при изменении режимов.
• Контролировать герметичность фланцев DN80, состояние прокладок и момент затяжки крепежа; исключить вибронагруженность путем установки опор и компенсаторов.
• Следить за состоянием кабеля и разъема, обеспечивать экранирование и надежное заземление; не допускать попадания воды под давлением при мойке.
• Обновлять параметры масштабирования аналогового/импульсного сигналов при изменении диапазона учета; документировать конфигурацию.
• Проводить профилактический осмотр каждые 6–12 месяцев, анализировать тренды расхода для раннего выявления утечек и деградации измерения.

Корректный монтаж, регулярная профилактика и соблюдение условий эксплуатации позволят IFM SDG082 (SDG3"/METRIS PB DN80 LM) надежно выполнять учет сжатого воздуха, обеспечивая стабильную интеграцию с существующей автоматикой за счет гибких выходных сигналов.
