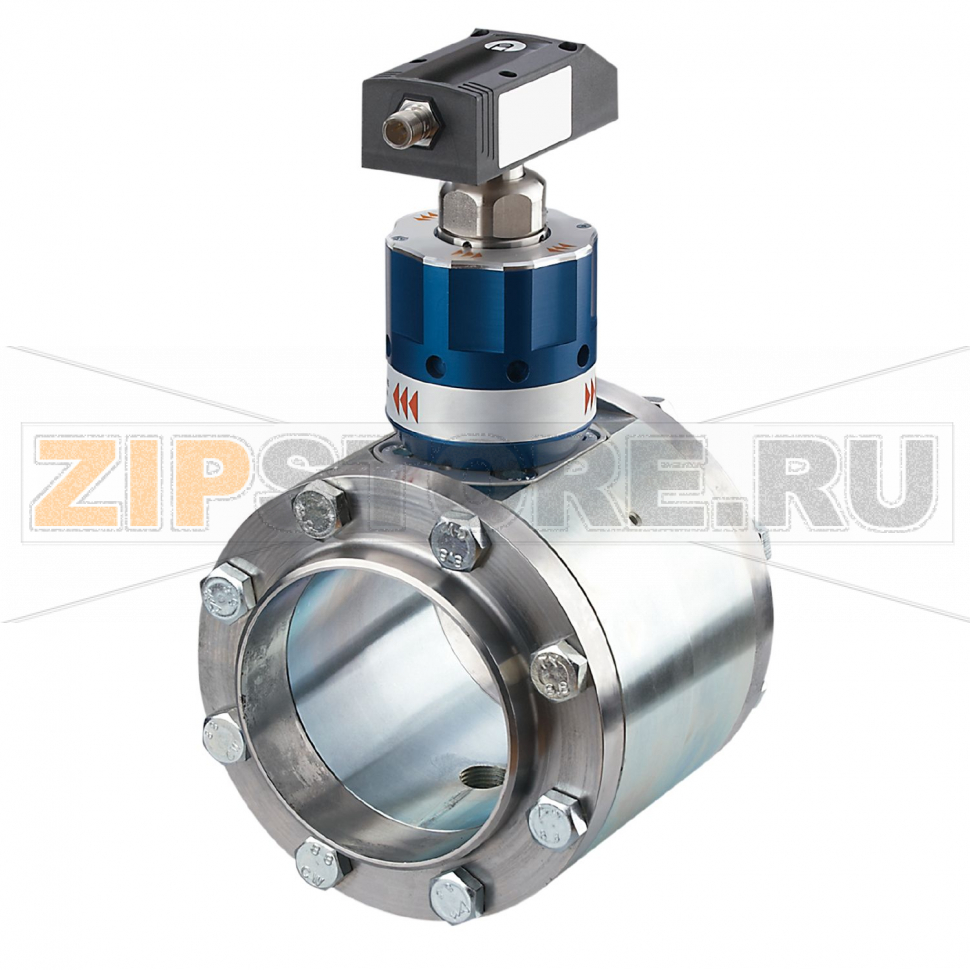

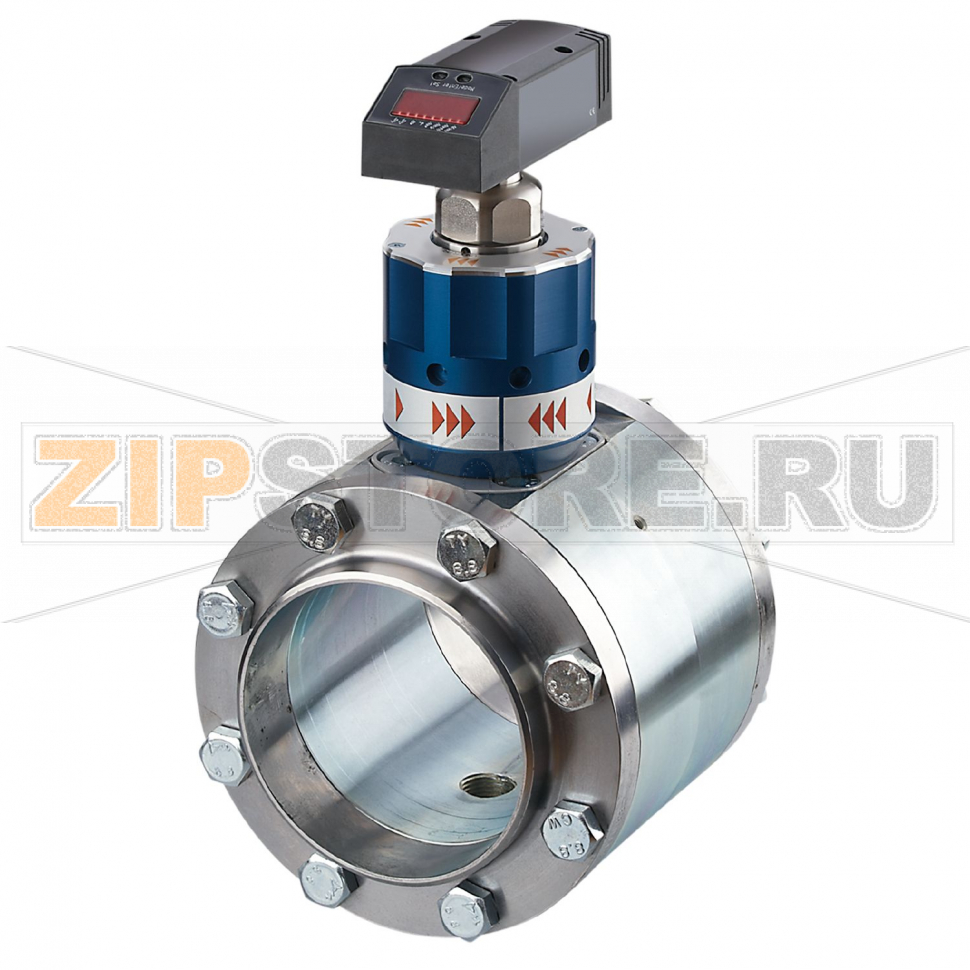

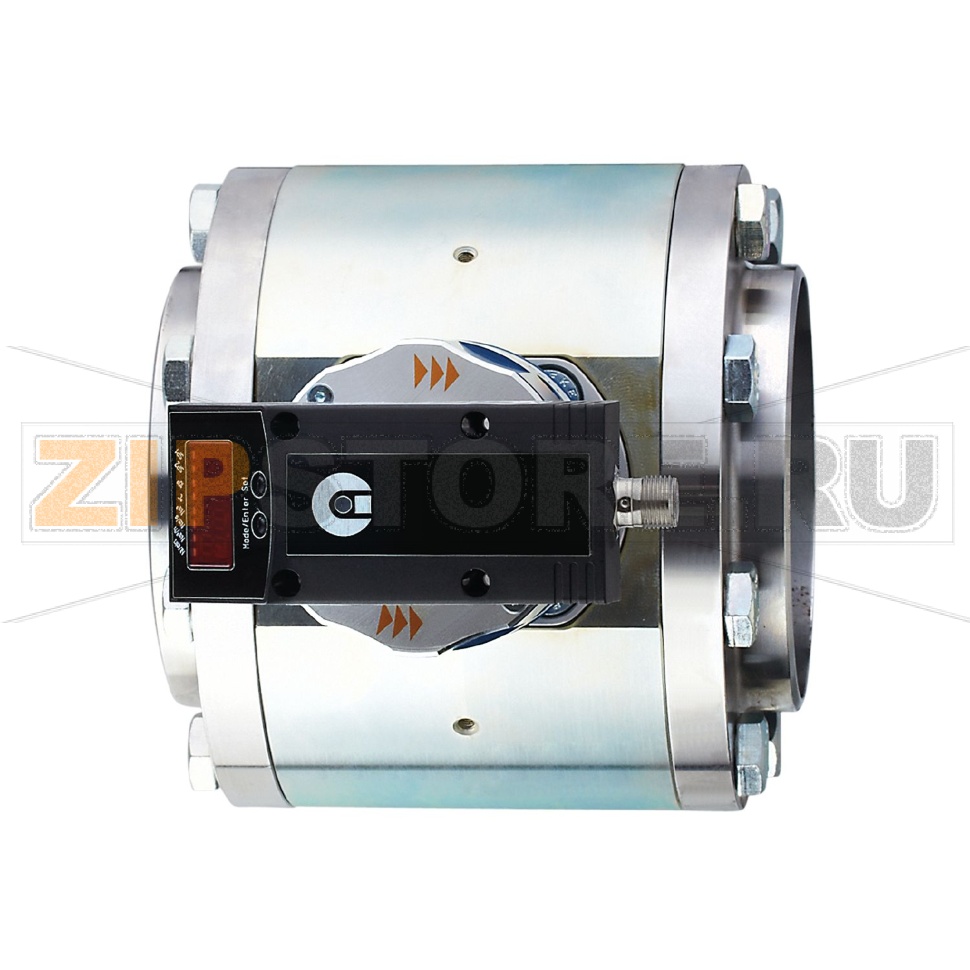

Датчик учета расхода сжатого воздуха IFM SDG107

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал (конфигурируемый)
• Диапазон измерения 15...4400 m³/h
• Температура измеряемой среды 0...60 °C
• Предел прочности по давлению 16 bar
• фланец DN100
• Разъем

Датчик учета расхода сжатого воздуха IFM SDG107 с каталожным номером SDG4"/METRIS PB DN100 SS LM предназначен для коммерческого и технологического учета в магистралях среднего и большого диаметра. Решение ориентировано на контроль реального потребления, распределение затрат по цехам и оборудованию, а также на выявление утечек и оценку эффективности компрессорного парка. Конструкция под фланец DN100 упрощает врезку в существующие трубопроводы и обеспечивает стабильность показаний при высоких расходах.

Устройство поддерживает коммутационный PNP-выход для сигнализации порогов, аналоговый канал для непрерывного мониторинга и импульсный выход для накопительного учета — конфигурация подбирается под задачу системы АСУ ТП или счетчика-накопителя. Наличие стандартного промышленного разъема ускоряет подключение и обслуживание, а импульсная индикация расхода и суммарного объема удобна для интеграции в энергоменеджмент предприятия.

Для корректной работы датчика IFM SDG107 важны условия монтажа: соблюдение прямых участков до и после прибора согласно отраслевой практике, точная ориентация по направлению потока, качественное уплотнение фланцевых соединений и защита кабельного ввода от влаги. Рекомендуется обеспечивать стабильные параметры воздуха (очистка от конденсата и масла) и корректное заземление для снижения помех.

Причины поломок

• Загрязнение чувствительного элемента маслом, конденсатом или твердыми частицами вследствие недостаточной фильтрации.
• Превышение рабочих пределов по температуре или давлению, гидроудары.
• Механические воздействия: ударные нагрузки на участок трубопровода, сильная вибрация, перекосы фланцев.
• Нарушение герметичности разъема или кабельной линии, попадание влаги внутрь.
• Ошибки в электроподключении: переполюсовка, короткое замыкание, перегрузка по выходам.
• Использование в неподходящей среде (агрессивные газы, загрязнения, не совместимые с материалами узла).

Как понять, что запчасть вышла из строя

• Нулевые показания при наличии явного потока либо завышенные/заниженные значения без изменения режима.
• Скачки сигнала, нестабильный аналоговый выход, частые ложные срабатывания PNP-выхода.
• Отсутствие импульсов при активном расходе или некорректный подсчет объема.
• Некорректная инициализация или ошибки при попытке конфигурации.
• Периодический уход нуля после очистки и повторной калибровки.
• Следы конденсата в разъеме, коррозия контактов, перегрев корпуса на участке установки.

Рекомендации по уходу

• Поддерживать качество сжатого воздуха: фильтрация, влагоотделение, контроль содержания масла.
• Периодически проверять герметичность фланцев и целостность кабельной линии; защищать разъем от влаги и механических нагрузок.
• Очищать чувствительный элемент только нежесткими методами и совместимыми средствами, без абразивов и агрессивных растворителей.
• Соблюдать регламент поверки/калибровки в зависимости от требований учета и условий эксплуатации.
• Обеспечивать прямолинейные участки и корректную ориентацию при монтаже; исключать напряжения в трубопроводе.
• Перед вводом в работу продувать линию для удаления строительных частиц; при простоях защищать прибор от конденсата.
• Хранить и резервировать параметры конфигурации, вести журнал событий и показаний для раннего выявления дрейфа.

IFM SDG107 с позицией SDG4"/METRIS PB DN100 SS LM хорошо подходит для задач энергомониторинга, когда требуется сочетание локальной сигнализации, аналогового контроля и импульсного учета в одном устройстве. Правильный монтаж, чистая среда и регулярная профилактика обеспечивают стабильную точность и долговечность узла учета на магистралях DN100.
