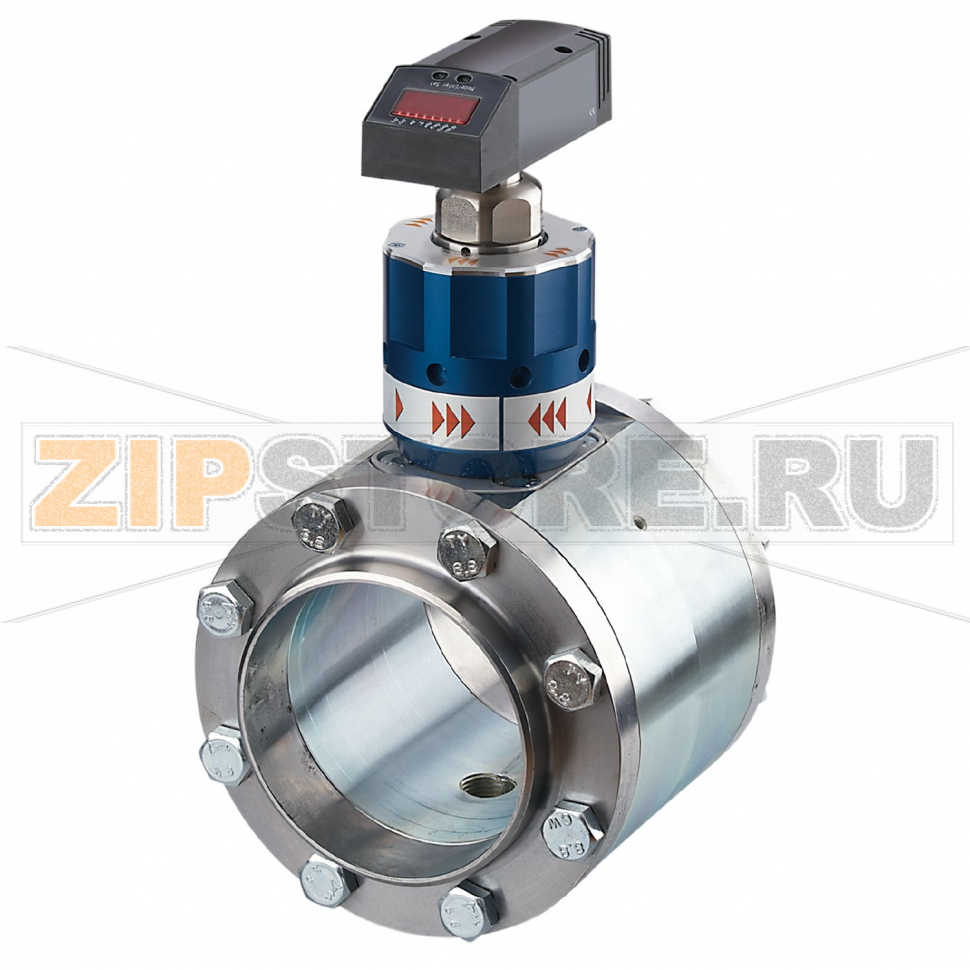

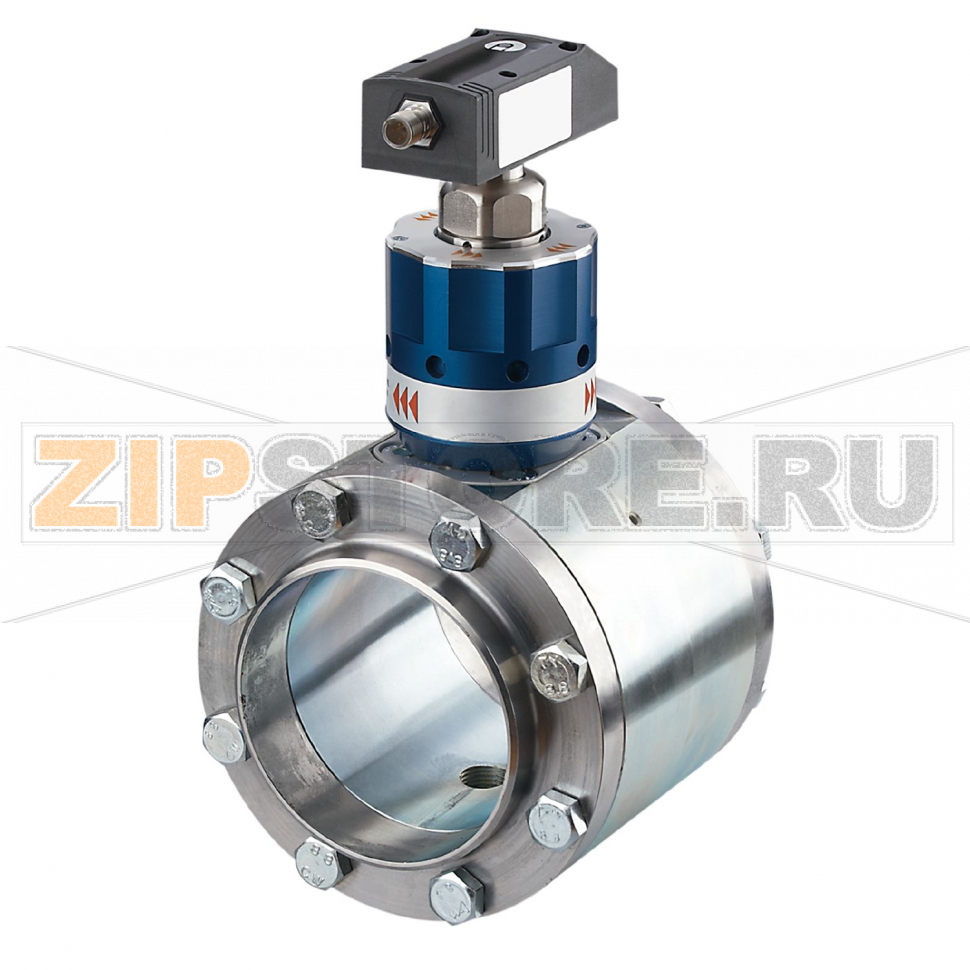

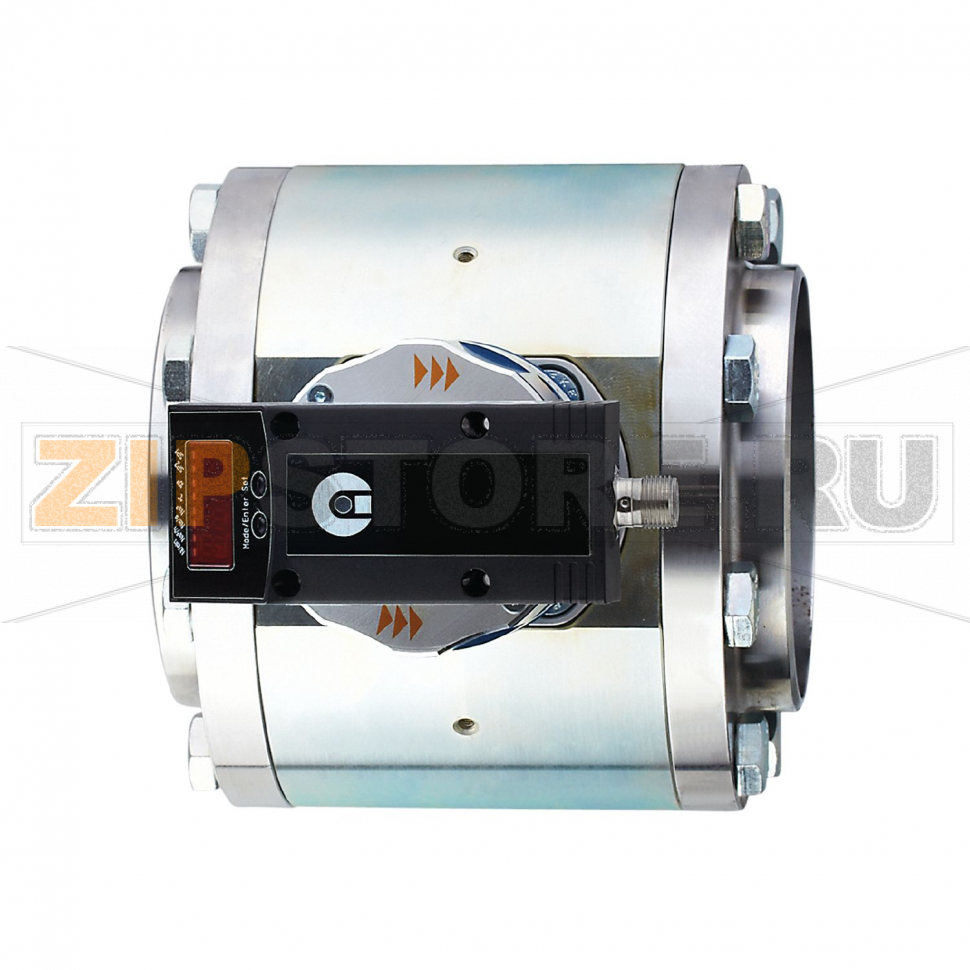

Датчик учета расхода сжатого воздуха IFM SDG152

Описание товара

• Тип: Датчик учета расхода сжатого воздуха
• Выходы: PNP; коммутационный; аналоговый; импульсный (конфигурируемый)
• Диапазон измерения: 33...10000 m³/h
• Температура измеряемой среды: 0...60 °C
• Предел прочности по давлению: 16 bar
• Присоединение: фланец DN150
• Подключение: разъем

Датчик учета расхода сжатого воздуха IFM SDG152 (каталожный номер SDG6"/METRIS PB DN150 LM) предназначен для точного контроля потребления и распределения сжатого воздуха в магистралях большого диаметра. Он применим в системах энергоменеджмента, при покомпонентном учете, выявлении утечек и оптимизации работы компрессорных станций.

Конструктивно устройство ориентировано на работу в промышленных условиях. Наличие коммутационного, аналогового и импульсного сигналов позволяет подключать датчик к широкому спектру ПЛК и счетчиков, а конфигурирование выходов упрощает адаптацию под конкретный алгоритм учета. Фланцевое исполнение DN150 обеспечивает надежный монтаж на магистралях с крупным расходом без дополнительных переходников.

Назначение и особенности эксплуатации

IFM SDG152 используется для непрерывного мониторинга расхода и суммарного потребления сжатого воздуха на участках распределения, перед технологическими узлами или в общих магистралях. Корректная установка по направлению потока и соблюдение прямых участков трубопровода до и после места врезки минимизируют влияние турбулентности и повышают стабильность показаний.

Как понять, что запчасть вышла из строя

• Показания внезапно «обнулились» при наличии явного потока или стабильно показывают максимум/минимум без изменения при разных режимах.
• Нестабильные скачки и дрейф измерений при неизменной нагрузке, периодические пропадания сигналов на ПЛК.
• Отсутствие реакции на конфигурирование выходов, некорректная работа коммутационного выхода (не переключается при достижении уставки).
• Визуальные следы повреждений: конденсат внутри разъема, следы масла/грязи на чувствительном элементе, механические удары по корпусу или фланцам.
• Рост системной погрешности по сравнению с эталонным расходомером или контрольным счетом компрессора, не устраняемый калибровкой.

Типичные причины поломок

• Загрязнение чувствительного элемента аэрозолями масла, твердыми частицами и конденсатом из-за недостаточной подготовки воздуха (фильтрация, осушение).
• Гидроудары и превышение предельных параметров среды, включая кратковременные пики давления.
• Ошибки монтажа: несоблюдение прямых участков, неверная ориентация по потоку, неплотности фланцевых соединений, перекосы.
• Электрические причины: неправильная распиновка разъема, переполюсовка, наводки, слабые контакты и попадание влаги в соединитель.
• Механические влияния: вибрация трубопровода, удары при обслуживании, деформация посадочных поверхностей.

Рекомендации по уходу и обслуживанию

• Регулярно проверяйте состояние разъема и кабеля: отсутствие влаги, коррозии и ослабленных контактов. Используйте качественные уплотнения.
• Обеспечьте должную подготовку воздуха в соответствии с требованиями вашего процесса: фильтрация, сепарация конденсата, поддержание точек росы.
• Периодическая очистка чувствительного элемента мягкими средствами без абразива (например, изопропиловым спиртом); не допускайте механического воздействия на сенсор.
• Контролируйте герметичность фланцев DN150 и состояние прокладок; подтяжка крепежа – после термоциклов и плановых остановок.
• Проводите поверку/калибровочную проверку в регламентные сроки, сопоставляя показания с контрольным средством учета.
• При настройке уставок и масштабирования выходов фиксируйте конфигурацию и при необходимости сохраняйте резервные параметры.
• Избегайте установки рядом с источниками сильной вибрации и электромагнитных помех; при необходимости используйте виброразвязку и экранированный кабель.

Эксплуатационные советы

Для устойчивых показаний датчика IFM SDG152 учитывайте гидравлическую схемотехнику узла: располагайте место учета на участках без сильных возмущений потока, удаляя точку измерения от поворотов, задвижек и тройников. После монтажа выполните проверку нулевой точки при отсутствии расхода и убедитесь в корректной работе всех выходных сигналов в пределах вашего диапазона.
