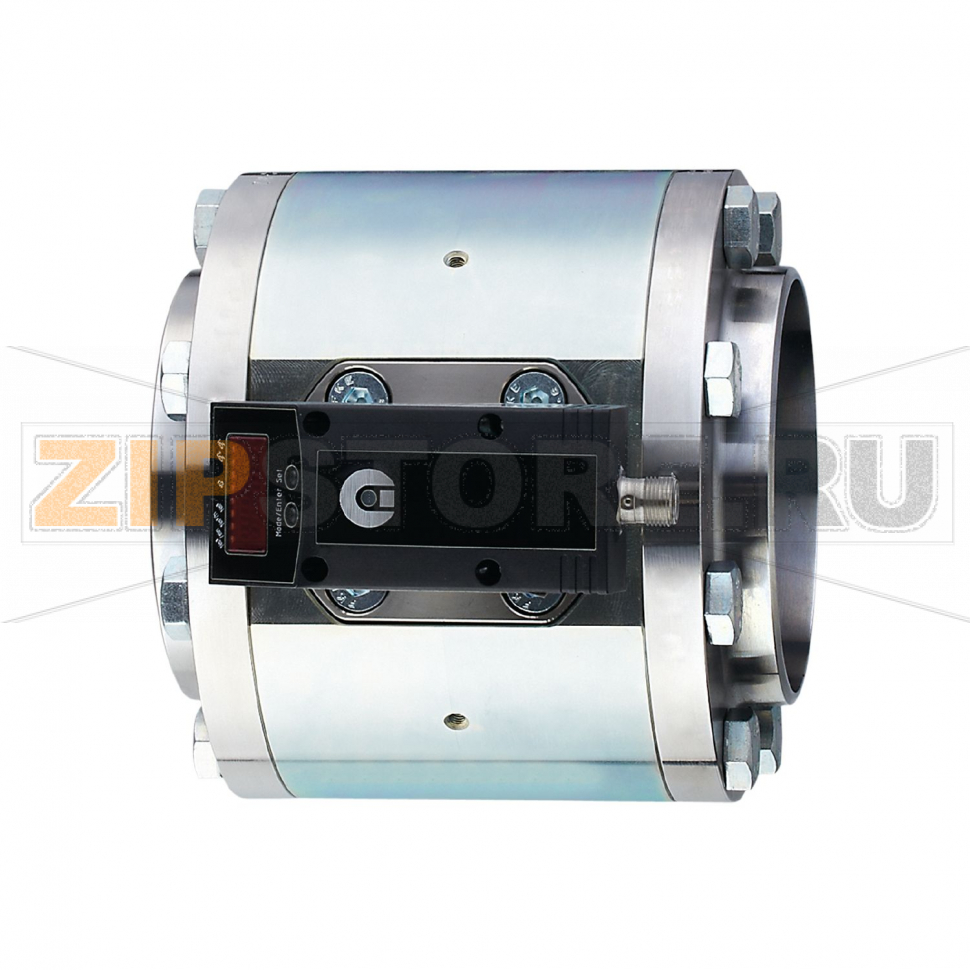

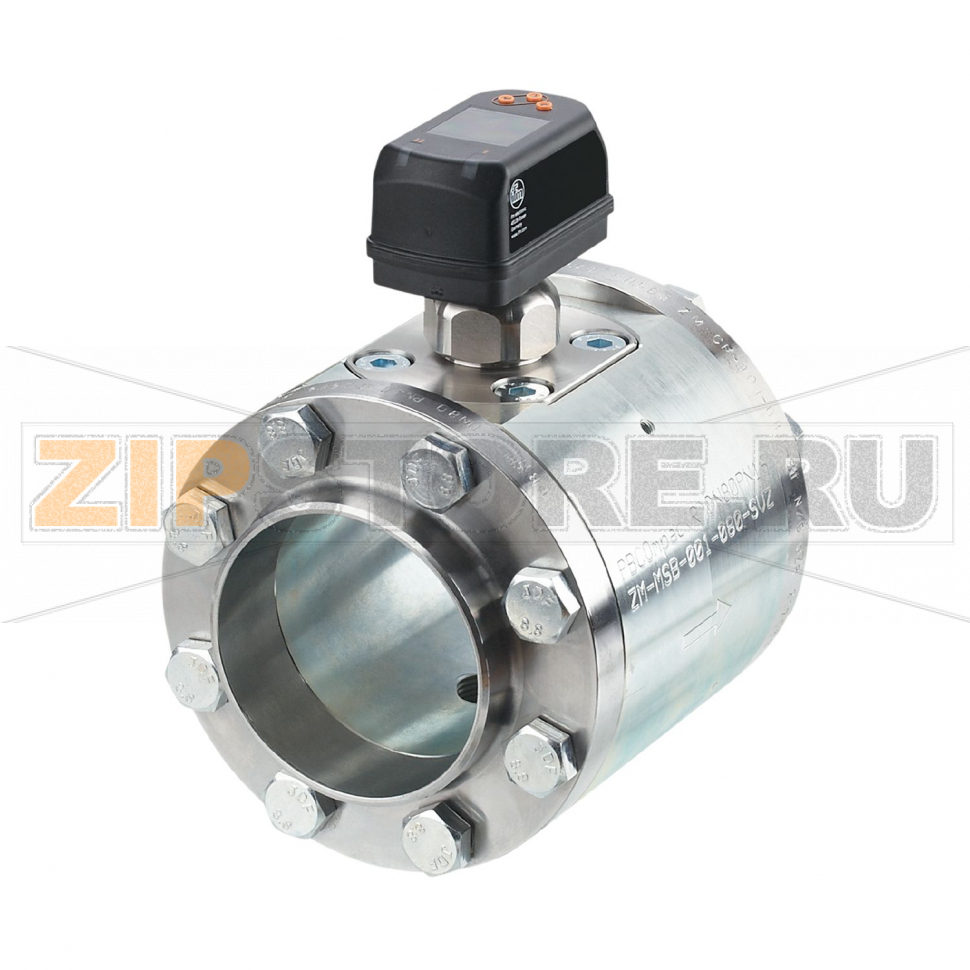

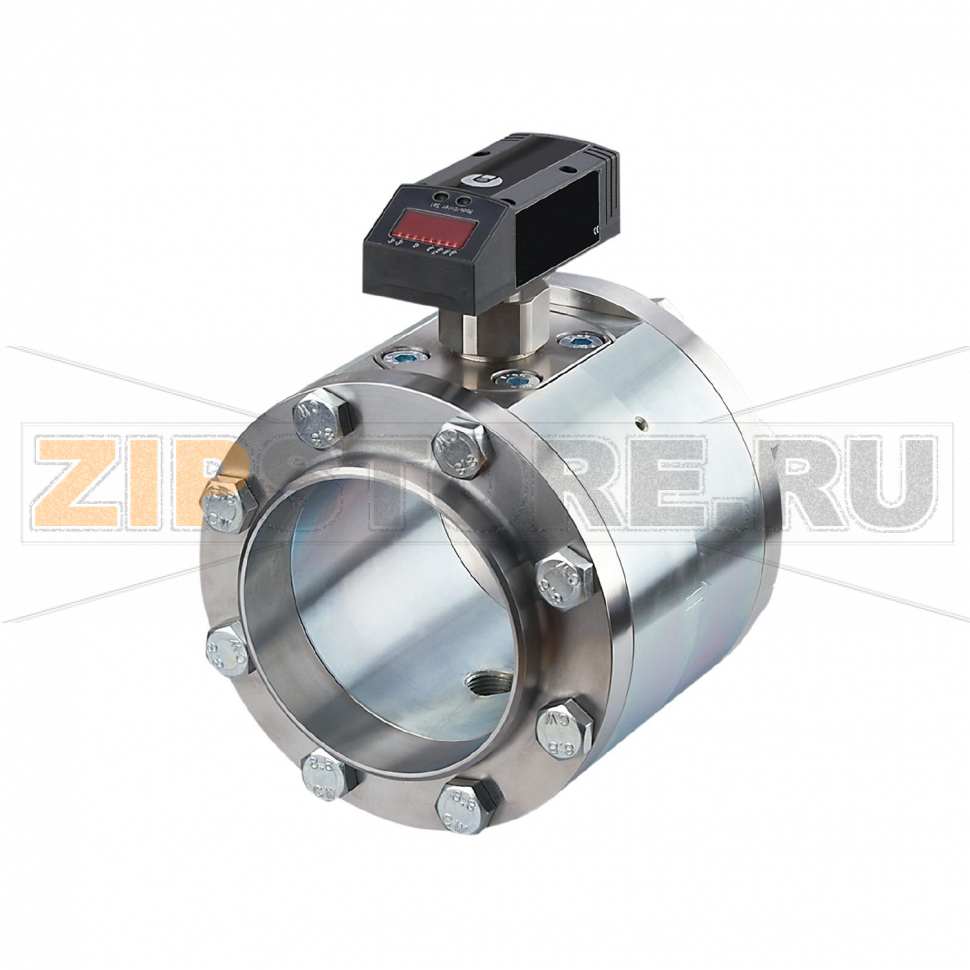

Датчик учета расхода сжатого воздуха IFM SDG350

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP/NPN; коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link (конфигурируемый)
• Диапазон измерения: 8...2011 m³/h
• Температура измеряемой среды: -10...60 °C
• Предел прочности по давлению: 16 bar
• Фланец DN65
• Разъем

Датчик учета расхода сжатого воздуха IFM SDG350 предназначен для непрерывного мониторинга потребления, контроля утечек и оптимизации работы пневмосистем. Исполнение с фланцем DN65 и разъемным подключением облегчает интеграцию на магистралях и крупных ответвлениях. Обозначение SDG2 1/2" METRIS PB DN65 SS используется как каталожная привязка к фланцевому варианту для линий среднего и большого диаметра.

Устройство измеряет текущий и суммарный расход, поддерживает коммутационные выходы PNP/NPN для пороговой сигнализации, аналоговый и импульсный выход для учета, а также IO-Link для параметрирования и диагностики. Такой набор интерфейсов позволяет подключать датчик как к простым релейным схемам, так и к современным АСУ ТП с передачей диагностических данных.

IFM SDG350 применяют на компрессорных станциях, распределительных коллекторах, участках цеховых сетей и непосредственно перед оборудованием. Постоянный контроль расхода помогает выявлять неэффективные режимы, некорректные настройки редукторов и скрытые утечки, сокращая затраты на сжатый воздух.

Для корректной работы важны правильный монтаж и гидравлические условия: соблюдение прямых участков до и после датчика, ориентации по стрелке потока, отсутствие сильной турбулентности, а также надежная герметизация фланцевого узла DN65. Рекомендуется использовать осушители и фильтры для защиты измерительного канала от влаги, масла и частиц.

Основные причины поломок: превышение предела прочности или частые гидроудары, температура среды выше допустимой, попадание конденсата и масляного аэрозоля, сильная загрязненность, неправильное подключение PNP/NPN, попадание влаги в разъем из‑за негерметичной сборки, механические удары и вибрации, электромагнитные помехи и нарушения заземления.

Как понять, что запчасть вышла из строя: отсутствие индикации или стабильный нулевой/максимальный сигнал при реальном расходе; хаотичные показания без изменения режима; отсутствие реакции на уставки; ошибки или недоступность по IO-Link; несоответствие суммарного расхода данным счетчика компрессора; мигающая аварийная индикация; следы конденсата, коррозии на разъеме, запах перегрева. Также признаком деградации может быть рост дрейфа нуля и частые ложные срабатывания.

Перед выводом узла из эксплуатации стоит проверить питание и схему коммутации, состояние кабеля и уплотнения разъема, параметры в памяти (уставки, фильтрация), наличие прямых участков и стабильность давления вверх по потоку. При остановке потока выполните проверку нулевой точки и сравните показания с эталонным прибором или балансом компрессорной станции.

Рекомендации по уходу: плановый осмотр каждые 3–6 месяцев; контроль герметичности фланцев и состояния прокладок; очистка измерительного канала от налета и частиц без абразивов и агрессивной химии; проверка сухости и фильтрации воздуха; профилактика разъема — смазка уплотнительного кольца, визуальный контроль контактов; резервное копирование параметров через IO-Link; периодическая верификация показаний и, при необходимости, настройка нуля на остановленной линии.

Эксплуатационные советы: избегайте резкого пуска без продувки и осушки, по возможности применяйте плавное нарастание давления; защищайте линию от ударных нагрузок; соблюдайте радиус изгибов кабеля и экранирование в шкафах управления; после любого демонтирования обновляйте момент затяжки крепежа и выполняйте контрольную проверку показаний. Эти меры продлевают ресурс IFM SDG350 (SDG2 1/2" METRIS PB DN65 SS) и обеспечивают стабильную точность учета.
