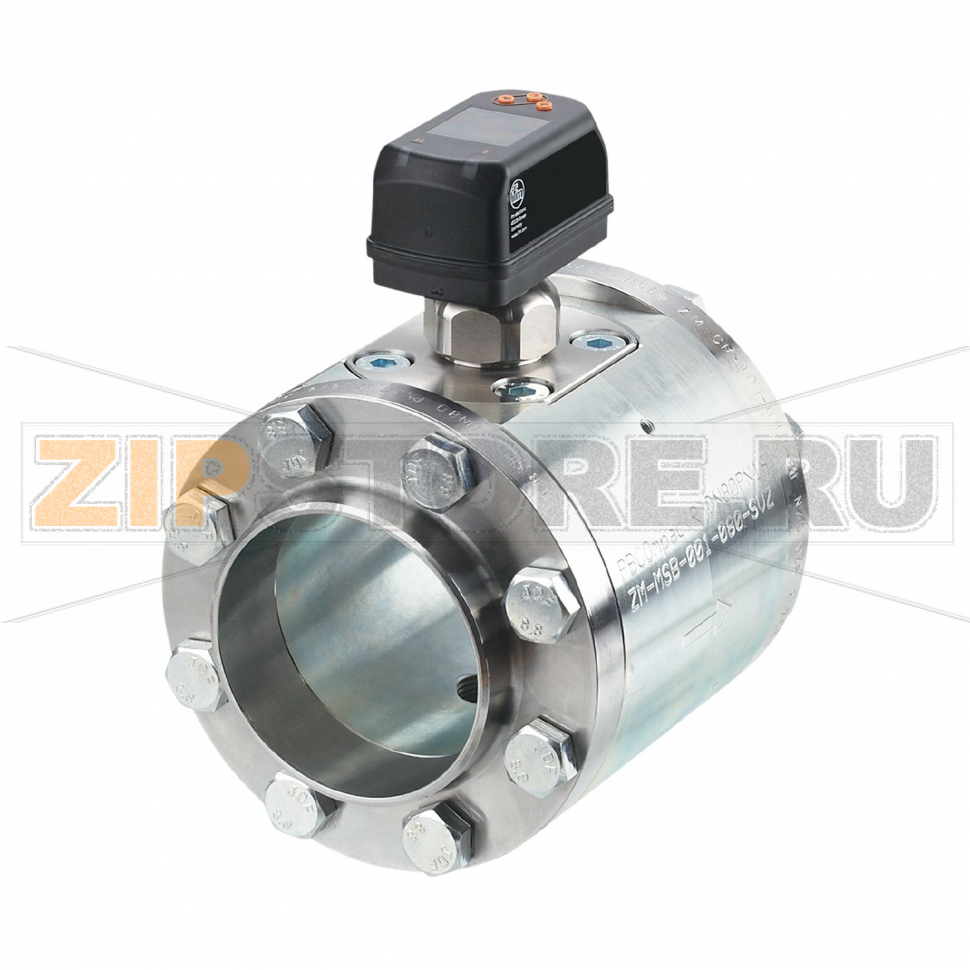

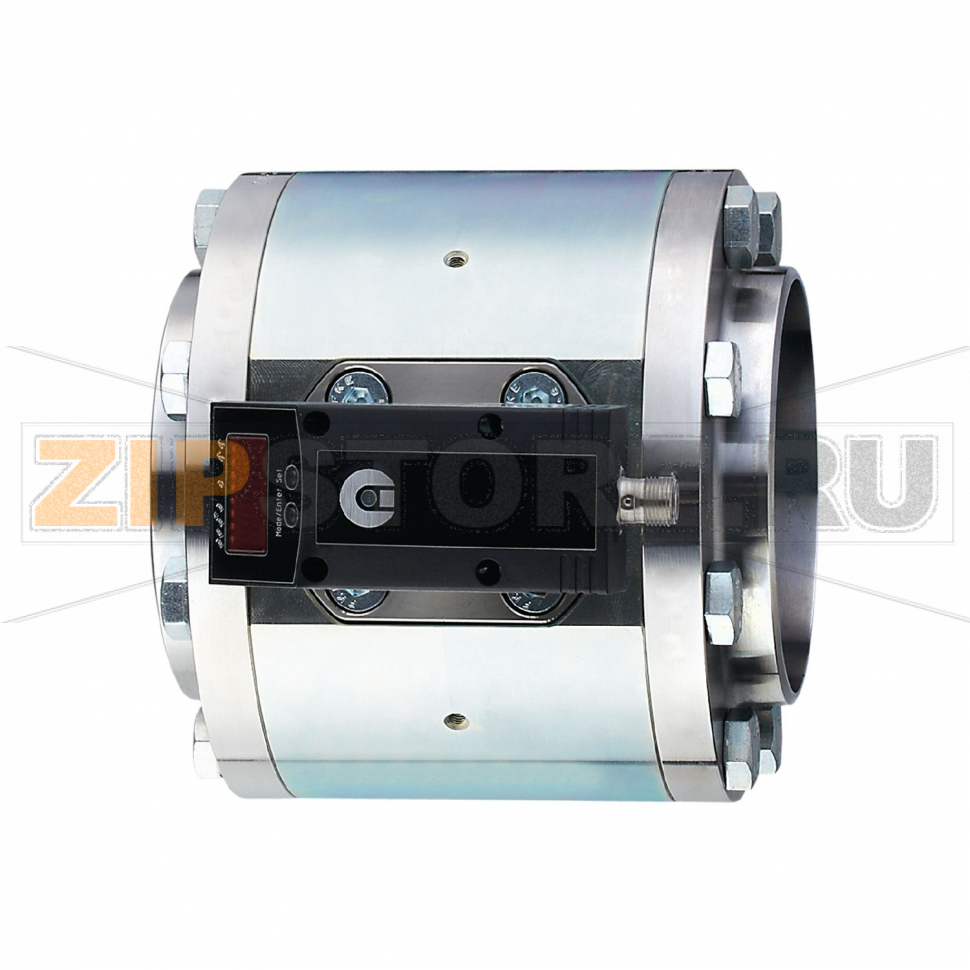

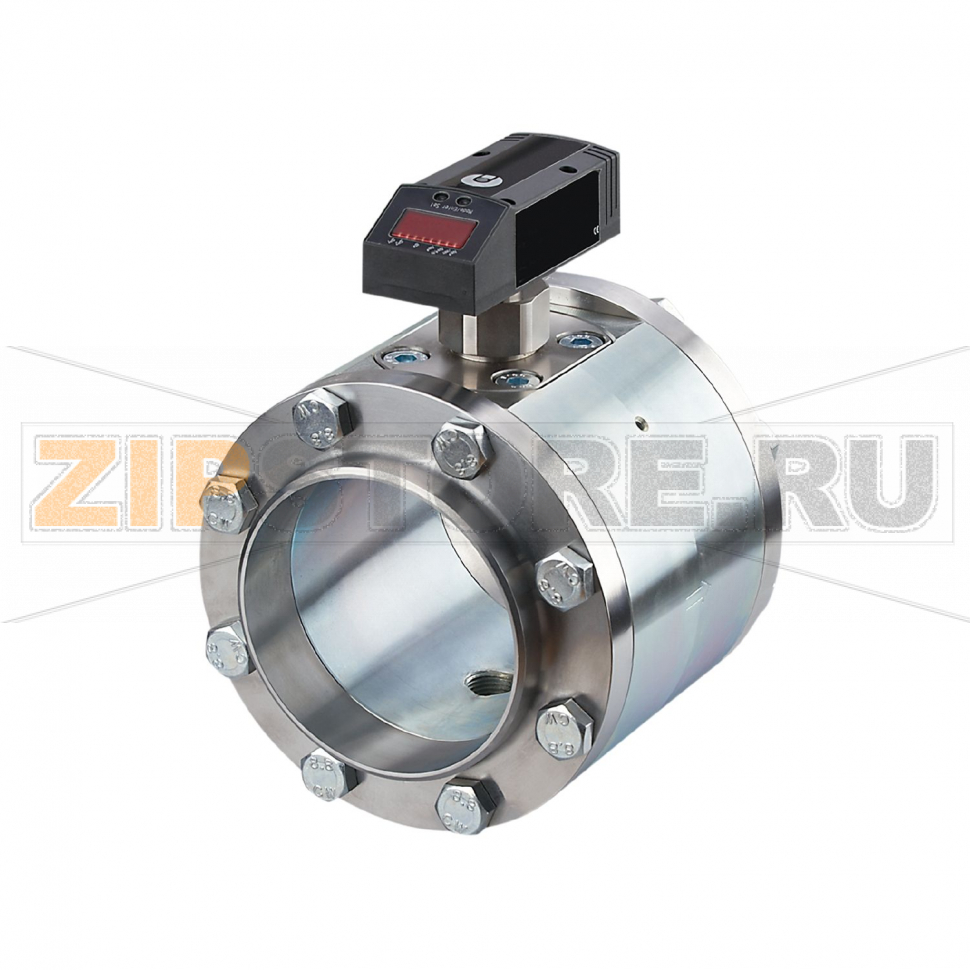

Датчик учета расхода сжатого воздуха IFM SDG550

Описание товара

• Датчик учета расхода сжатого воздуха
• PNP/NPN
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• IO-Link
• (конфигурируемый)
• Диапазон измерения 19...4667 m³/h
• Температура измеряемой среды -10...60 °C
• Предел прочности по давлению 16 bar
• фланец DN100
• Разъем

Датчик учета расхода сжатого воздуха IFM SDG550 (каталожный номер SDG4"/METRIS PB DN100) предназначен для технологического и энергетического учета потребления воздуха на магистралях большого диаметра. Устройство позволяет измерять расход и передавать данные в системы автоматизации через дискретные выходы (PNP/NPN), аналоговый, импульсный интерфейс и IO-Link. Это обеспечивает гибкую интеграцию в существующие контроллеры и платформы мониторинга энергоресурсов, а также упрощает диагностику и параметрирование.

Назначение и применение

Прибор применяется для контроля участков распределения сжатого воздуха, анализа удельного потребления оборудования, поиска утечек и построения энергоотчетности. Благодаря наличию импульсного и аналогового сигналов возможно подключение к счетчикам-логгерам и системам SCADA, а IO-Link дает доступ к параметрам, диагностическим данным и дистанционной настройке без остановки процесса.

Особенности эксплуатации

Исполнение с фланцевым присоединением DN100 облегчает монтаж на магистральных линиях. Для корректной работы рекомендуется соблюдать прямые участки трубопровода до и после датчика, избегать сильных завихрений и вибраций, а также обеспечивать герметичность фланцевого соединения. Монтаж и пусконаладка выполняются в соответствии с руководством: проверка направления потока, электрическое подключение с учетом полярности, базовая настройка нулевого расхода и масштабирование выходных сигналов под систему учета.

Как понять, что запчасть вышла из строя

• Нестабильные или скачкообразные показания при стабильном режиме работы, невозможность удержания нуля при закрытом потоке.
• Отсутствие реакции дискретных выходов на изменение расхода, «залипание» состояния.
• Неверная шкалировка аналогового/импульсного выхода при неизменных настройках.
• Потеря связи по IO-Link, частые ошибки связи или некорректные диагностические коды.
• Нетипично возросшее гидравлическое сопротивление на участке с прибором, шумы, вибрация.
• Визуальные признаки: конденсат и коррозия внутри канала, повреждение корпуса, следы перегрева разъема или кабеля.
• Срабатывание встроенной индикации ошибок (светодиоды) при нормальных условиях процесса.

Причины поломок

• Загрязнение потока: твердые частицы, масло, конденсат и продукты коррозии, оседающие на чувствительных элементах.
• Эксплуатация вне паспортных условий по температуре среды и окружающей среды, а также по давлению.
• Гидроудары и резкие перепады давления в магистрали.
• Неправильное электроподключение: переполюсовка, перегрузка по току, броски напряжения, недостаточное заземление и экранирование.
• Механические нагрузки: перекос фланцев, чрезмерный момент затяжки, вибрации от оборудования.
• Попадание влаги из-за поврежденных уплотнений или разъема, нарушение IP-защиты.
• Некорректная очистка агрессивными средствами или абразивами, повреждающими сенсорный тракт.

Рекомендации по уходу и обслуживанию

• Поддерживайте качество сжатого воздуха согласно требованиям к чистоте: своевременно обслуживайте фильтры, осушители и конденсатоотводчики на участке перед датчиком.
• Проводите регламентный осмотр: проверка герметичности фланцев, состояния уплотнений, целостности кабеля и разъема, отсутствия коррозии и конденсата.
• Периодически выполняйте проверку нулевой точки и корректности масштабирования выходов; при наличии — используйте функции IO-Link для резервного копирования и восстановления параметров.
• Очищайте внутренние поверхности от отложений мягкой неволокнистой салфеткой; не используйте абразивы и сильные растворители. Перед работами полностью снимайте давление в линии.
• Защищайте линию от гидроударов, обеспечивайте плавный пуск и останов компрессорного оборудования.
• Следите за вибрациями: при необходимости применяйте компенсаторы, корректно выравнивайте и затягивайте фланцы.
• Обновляйте и документируйте настройки, ведите журнал поверок и событий для аналитики энергопотребления и предиктивного обслуживания.

IFM SDG550 с интерфейсом IO-Link и набором стандартных выходов упрощает модернизацию узлов учета и интеграцию в системы энергоэффективности. Соблюдение правил монтажа, регулярная профилактика и корректная настройка минимизируют риски отказов и обеспечивают стабильную точность измерений в эксплуатации.
