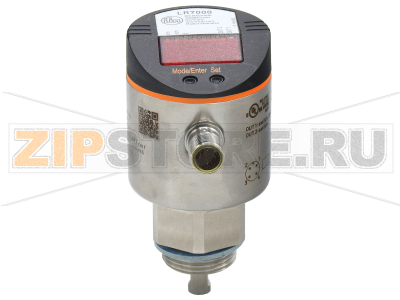

Датчик уровня (управляемый микроволновой радар) IFM LR7000

Описание товара

Электронный датчик уровня;
PNP;
коммутационный сигнал;
IO-Link;
Температура измеряемой среды -25...80; (90 < 1 h) °C;
G 3/4 внешняя резьба;
Разъем

Назначение и принцип работы

Датчик уровня (управляемый микроволновый радар) IFM LR7000, каталожный номер LR0000B-BR34AQPKG/US, предназначен для непрерывного контроля уровня и контроля порогов в резервуарах и технологических емкостях с жидкими средами. Принцип TDR (time-domain reflectometry) использует направляемые микроволновые импульсы по зондирующему элементу. Время возврата отраженного сигнала от поверхности продукта преобразуется в значение уровня. Такой метод устойчив к пене, пару, конденсату и изменению диэлектрических свойств большинства жидкостей.

Преимущества и область применения

IFM LR7000 стабильно работает в условиях вибраций, переменной температуры и давления, подходит для водных растворов, масел, эмульсий, химических и технологических жидкостей. Наличие PNP-коммутационного выхода обеспечивает надежную дискретную сигнализацию порогов, а интерфейс IO-Link дает доступ к параметрированию, диагностике и удаленному мониторингу состояния. Компактное исполнение с резьбой G 3/4 упрощает установку в стандартные портовые подключения. Визуальная индикация на корпусе помогает быстро оценить состояние устройства на месте.

Признаки неисправности

• Отсутствие переключения при очевидном достижении заданного уровня или постоянное срабатывание без изменения уровня.
• Нестабильные, «плавающие» показания, частые ложные тревоги.
• Аварийная индикация на корпусе, невозможность связи по IO-Link или наличие диагностических ошибок в мастере IO-Link.
• Появление значительной погрешности после стабильной работы при прежних условиях процесса.
• Периодические перезапуски датчика, перегрев корпуса, запах гари или следы потемнения пластика.

Типичные причины поломок

• Механическое повреждение зонда при монтаже, ударные нагрузки, перекос или чрезмерная затяжка фитинга.
• Попадание влаги в разъем из‑за нарушенной герметизации, повреждения уплотнений или некачественной сборки кабельного ввода.
• Отложения, накипь, кристаллизация или полимеризация продукта на зондирующем элементе, вызывающие затухание сигнала и ложные отражения.
• Воздействие агрессивных сред вне допустимой химической совместимости материалов датчика.
• Перенапряжения, скачки по питанию, ошибки заземления, электромагнитные наводки при отсутствии должного экранирования.
• Превышение допустимых температур по среде или окружающей среде, термоциклы без корректной компенсации.
• Неправильное расположение вблизи стенок, мешалок, патрубков или отражающих конструкций без учета экранирования и «мертвых зон».

Как понять, что запчасть вышла из строя

Для первичной проверки убедитесь в корректности питания и целостности кабеля, осмотрите разъем и уплотнения. Сбросьте настройки на базовые и сравните поведение с паспортными установками. Через IO-Link запросите диагностические параметры: наличие внутренних ошибок, качество эха, уровень сигнала и счетчики срабатываний. Если при заведомо стабильных условиях датчик IFM LR7000 не переключает выход, не поддерживает связь по IO-Link, отображает постоянную аварию или демонстрирует некорректные данные при подмене на известный исправный датчик — узел, вероятно, неисправен и требует ремонта или замены.

Рекомендации по уходу и эксплуатации

• Регулярно контролируйте состояние уплотнений, разъема и кабельной обвязки; при необходимости подтягивайте соединения с соблюдением рекомендованных моментов.
• Очищайте зонд от отложений мягкими средствами, исключая абразивы и жесткие инструменты; после промывки сушите разъем перед подключением.
• Периодически сверяйте пороги срабатывания с фактическим уровнем, при изменении продукта уточняйте параметры фильтрации, задержек и порогов через IO-Link.
• Соблюдайте заземление, используйте стабилизированные источники питания и экранированные кабели в шумной среде.
• При монтаже учитывайте удаленность от стенок и внутренних конструкций резервуара; избегайте прямого попадания струй на зонд во время мойки.
• Храните и эксплуатируйте в пределах допустимых температур; не допускайте термошоков и длительной работы за пределами регламентов.

Соблюдение этих рекомендаций позволяет продлить ресурс LR0000B-BR34AQPKG/US, поддерживать стабильность измерений и снизить вероятность внеплановых остановок. IFM LR7000 сочетает устойчивый принцип измерения, интеграцию в системы управления по IO-Link и удобную локальную диагностику, что делает его надежным решением для контроля уровня в широком спектре технологических задач.
