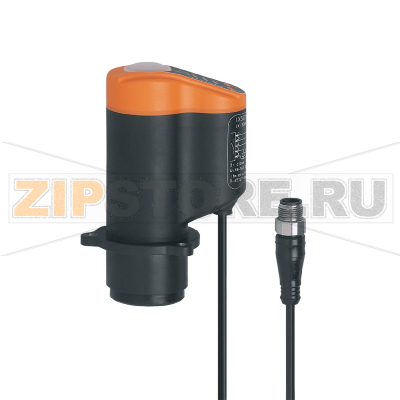

Датчики позиционирования для клапанов с выдвижным штоком IFM IX5030

Каталожный номер IX-2080-AS-i/0,15M/US
Розничная цена
345 EUR с НДС
array(34) { ["id"]=> string(6) "526667" ["product_id"]=> string(6) "588870" ["id_1c"]=> NULL ["sku"]=> string(21) "IX-2080-AS-i/0,15M/US" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(34020) ["primary_price"]=> string(9) "358.09452" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34020) ["unconverted_price"]=> float(344.7) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34020) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
34 020 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Датчик хода клапана
  • Габариты: 65 x 52 x 110 mm
  • Диапазон измерения: 0...80 mm
  • Интерфейс/питание: DC AS-i
  • Кабель: 0,15 m PVC (поливинилхлорид)
  • Разъем: M12
  • Степень защиты: IP65, IP67 (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика)
  • Подключение: 3-проводный
  • Температура окружающей среды: -25...70 °C

Датчики позиционирования для клапанов с выдвижным штоком IFM IX5030 (каталожный номер IX-2080-AS-i/0,15M/US) предназначены для непрерывного контроля положения штока на ручных и пневматических исполнительных механизмах. Устройство обеспечивает стабильную передачу фактического хода в систему управления по шине AS‑i, упрощая диагностику и наладку, а короткий кабель с разъёмом M12 ускоряет монтаж и обслуживание.

Бесконтактная система измерения хода минимизирует износ, обеспечивает повторяемость и подходит для применения в условиях вибрации и периодических промывок при соблюдении требований к установке. Оптимальная область применения — процессные клапаны в пищевой, химической, фармацевтической и водоподготовительной отраслях, где требуются точная обратная связь по положению и быстрая интеграция в существующую сеть AS‑i.

Особенности применения и монтаж

Для корректной работы IFM IX5030 устанавливается в головке клапана таким образом, чтобы шток перемещался строго по оси чувствительного элемента без боковых нагрузок. Важно исключить механические удары по корпусу и превышение допустимого хода. Рекомендуется использовать штатные крепёжные элементы и защитные кожухи производителя клапанного узла, а также соблюдать минимальный радиус изгиба ПВХ-кабеля при прокладке.

Типичные причины поломок

  • Механическое повреждение при отсутствии достаточной защиты датчика в головке клапана: удар штоком, перекос, боковая нагрузка, вибронагруженность крепления.
  • Превышение диапазона хода (выход за 0…80 мм) и работа по механическим упорам, вызывающая внутренние повреждения измерительной системы.
  • Нарушение герметичности: попадание влаги или химических сред при неправильной установке или повреждении уплотнений, что нивелирует IP65/IP67.
  • Повреждение кабеля или разъёма M12: перегибы, натяжение, излом жил, коррозия контактов.
  • Ошибки электромонтажа: переполюсовка, нестабильное питание шины AS‑i, плохое экранирование и помехи, грозовые/коммутационные импульсы.
  • Эксплуатация вне температурного диапазона, термоудары при мойке/паровой стерилизации без адаптированной защиты.
  • Загрязнение и износ подвижных сопрягаемых частей клапана, приводящие к заклиниванию штока и перегрузке датчика.

Как понять, что запчасть вышла из строя

  • Отсутствие или нестабильность сигнала положения в контроллере/мастере AS‑i, частые ошибки обмена, диагностические сообщения.
  • Показания «зависают» на 0 или максимуме хода, резкие скачки или дрейф без фактического перемещения штока.
  • Светодиодная индикация на корпусе (если предусмотрена) сигнализирует об ошибке, перегрузке или отсутствии связи.
  • Физические признаки: следы влаги под разъёмом, потемнение/окисление контактов, повреждения корпуса, трещины, деформация крепления.
  • Повышенный нагрев в зоне разъёма или кабеля, характерный запах оплавленной изоляции.

Рекомендации по уходу и профилактике

  • Периодически проверяйте жгут и разъём M12: отсутствие натяга, правильный момент затяжки, целостность уплотнителя, чистоту контактов.
  • Контролируйте ход штока: не допускайте работы по «жёстким» упорам, настройте механические ограничители в пределах 0…80 мм.
  • Обеспечьте правильную укладку кабеля: соблюдайте минимальный радиус изгиба ПВХ и защиту от перетирания и вибрации.
  • Планово очищайте поверхность мягкими нейтральными средствами; избегайте агрессивной химии и высоконапорных струй, направленных в зону разъёма.
  • Периодически проводите проверку связи в сети AS‑i: качество питания, экранирование, отсутствие ошибок CRC, актуальность параметров узла.
  • Следите за температурным режимом и тепловыми циклами при мойке/стерилизации; применяйте защитные кожухи и дайте датчику остыть/прогреться.
  • При регламентных простоях проводите тестовый цикл перемещения клапана и сравнение фактического хода с эталонными значениями системы управления.

Соблюдение этих рекомендаций увеличивает срок службы IFM IX5030 и обеспечивает стабильную работу клапанной арматуры. При замене запчасти используйте оригинальный датчик IX-2080-AS-i/0,15M/US, соблюдайте ориентацию и калибровку согласно документации, а также проверяйте корректность адресации и конфигурации в сети AS‑i.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)
