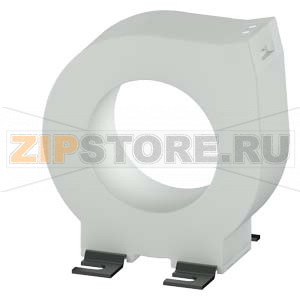

Дифференциальный трансформатор тока для контроля тока утечки Отверстие ввода 55 мм Ток утечки 30 мА–40 A Siemens 3UL2303-1A

Описание товара

Назначение и область применения

Дифференциальный трансформатор тока Siemens 3UL2303-1A предназначен для контроля токов утечки в низковольтных установках и своевременного выявления повреждений изоляции. Узел применяется в щитах управления, на линиях питания двигателей, в распределительных системах и технологическом оборудовании, где необходима защита от пожаров и предотвращение аварий из‑за токов утечки. Работает в связке с внешним реле контроля утечки, которое анализирует сигнал трансформатора и формирует команду на отключение.

Принцип работы

Через окно трансформатора пропускают все токоведущие проводники нагрузки (фазы и, при необходимости, нейтраль). В нормальном режиме векторная сумма токов равна нулю, магнитный поток в сердечнике компенсируется. При повреждении изоляции возникает утечка на корпус или землю, баланс нарушается, и на вторичной обмотке появляется сигнал, пропорциональный дифференциальному току. Реле, согласованное с Siemens 3UL2303-1A, реагирует на этот сигнал и инициирует предупредительное сообщение или отключение.

Рекомендации по монтажу

• Пропускайте через окно все рабочие проводники одной цепи одновременно; защитный проводник PE и экраны кабелей через окно не проводят.
• Формируйте жгут аккуратно, по центру окна, избегайте сильных изгибов и механического давления на корпус.
• Соблюдайте дистанцию от мощных шин и трансформаторов во избежание наводок; фиксируйте кабели стяжками.
• Подключайте вторичную цепь к совместимому реле контроля тока утечки, следуя схеме производителя; не допускайте короткого замыкания вторичной обмотки.

Как понять, что узел вышел из строя

• Реле контроля не реагирует на штатный тест (искусственная утечка), хотя цепь и питание исправны.
• Появляются ложные срабатывания без изменения нагрузки и условий окружающей среды.
• Нестабильные показания, плавающий порог срабатывания, нагрев корпуса, запах лака.
• Визуальные дефекты: трещины на ферритовом сердечнике, сколы, следы влаги, коррозия клемм.
• При проверке сервисными приборами вторичная цепь не формирует ожидаемый сигнал.

Типичные причины поломок

• Механические повреждения от ударов или вибрации, неправильная прокладка кабелей через окно.
• Попадание влаги, конденсата, токопроводящей пыли, агрессивных паров, ведущих к пробою изоляции.
• Длительная работа при наличии постоянной составляющей и сильных гармоник, вызывающих насыщение сердечника и перегрев.
• Ошибки монтажа: через окно проведён PE или экраны; не все фазные проводники одной цепи пропущены совместно.
• Неправильное подключение к реле, короткое замыкание вторички, ослабленные клеммы, локальные перегревы.

Рекомендации по уходу и эксплуатации

• Проводите периодический осмотр (не реже 1 раза в год): проверка целостности корпуса, чистка сухой щёткой или сжатым воздухом, подтяжка клемм.
• Регулярно выполняйте функциональный тест с искусственной утечкой согласно инструкции к реле.
• Содержите шкаф сухим и чистым; избегайте конденсата, обеспечьте вентиляцию и температурный режим.
• Исключайте близость к источникам сильных магнитных полей, нагрева и вибрации.
• При измерениях мегомметром отключайте чувствительную электронику и соблюдайте регламент, чтобы не повредить измерительную цепь.
• При выявлении трещин, следов перегрева, устойчивых ложных срабатываний замените трансформатор на исправный Siemens 3UL2303-1A.

Применение Siemens 3UL2303-1A в составе системы контроля утечки повышает электрическую и пожарную безопасность оборудования, снижает риск простоя и позволяет проводить профилактику изоляционных повреждений на ранней стадии. Корректный монтаж, регулярные проверки и соблюдение условий эксплуатации — ключ к долгой и стабильной работе узла.
