Дискретный импульсный интерфейс; светло-серые Wago 753-635

Name: Дискретный импульсный интерфейс; светло-серые Wago 753-635
Brand: Wago
SKU: 753-635

Каталожный номер 753-635

Дискретный импульсный интерфейс; светло-серые Wago 753-635 - Дискретный импульсный интерфейс; светло-серые Wago 753-635

Розничная цена

242.61 $ с НДС

array(34) { ["id"]=> string(6) "171787" ["product_id"]=> string(6) "234401" ["id_1c"]=> NULL ["sku"]=> string(7) "753-635" ["sort"]=> string(1) "0" ["name"]=> string(7) "753-635" ["image_id"]=> NULL ["price"]=> float(23049) ["primary_price"]=> string(10) "242.613774" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(23049) ["unconverted_price"]=> float(242.61) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(23049) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 23049 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

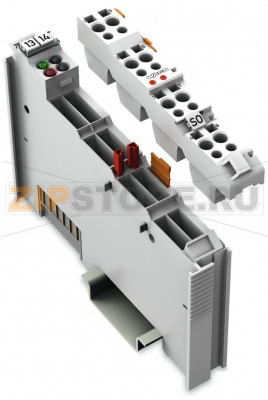

Дискретный импульсный интерфейс разработан для соединения магнитострикционных датчиков измерения расстояния со старт-стопным интерфейсом. После получения импульса считывания эти датчики передают ответный импульс с задержкой по времени. Задержка по времени пропорциональна определяемому датчиком расстоянию.

Каждый датчик может иметь до четырех трансмиттеров положения (постоянные магниты). Система управления последовательно получает доступ к определяемым ими данным положения. Данные положения сохраняются в образе процесса каплера полевой шины в виде 24-битного значения.

Параметризация сверхзвуковой скорости и точек передачи выполняется с помощью управляющего байта. Параметры могут быть изменены во время работы.

Передача импульсов осуществляется с помощью усилителей дифференциальной линии RS-422, что гарантирует беспроблемную передачу данных.

Можно использовать датчики расстояния со следующими характеристиками: старт-стопный интерфейс с дифференциальными сигналами RS-422, питание датчиков 24 В, производитель: например, компания Balluff

Примечание:

Съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.

Технические данные

Количество входов	1
тип сигнала	differential signal (RS 422)

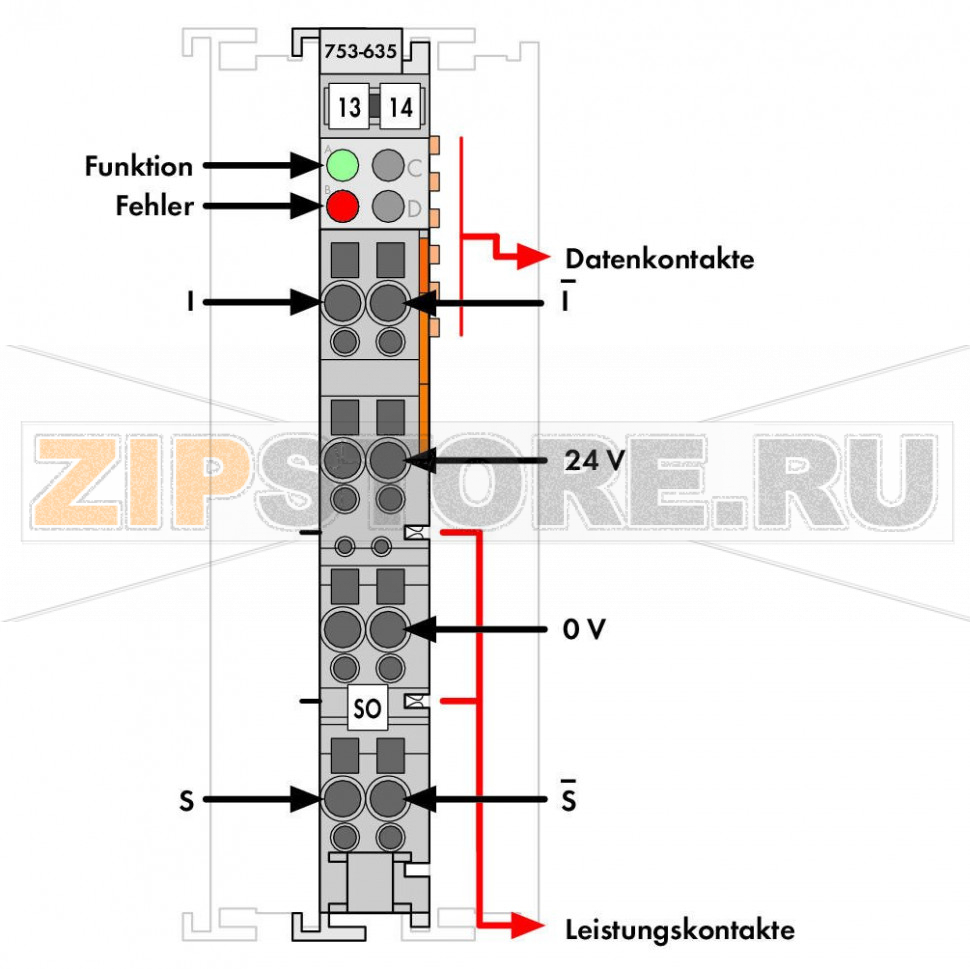

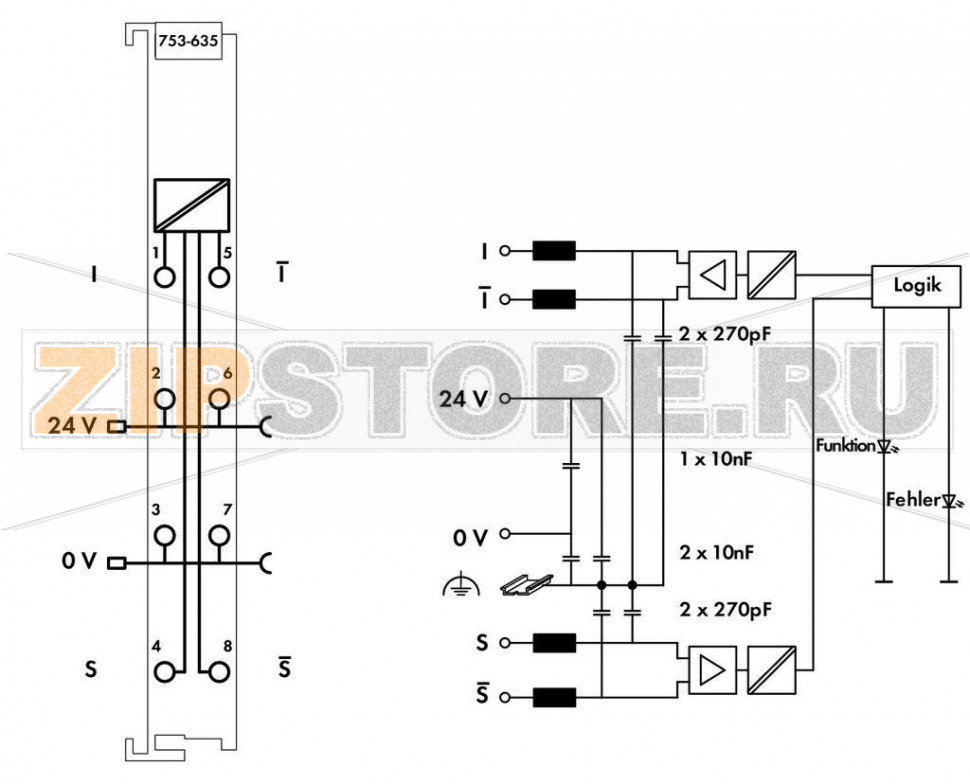

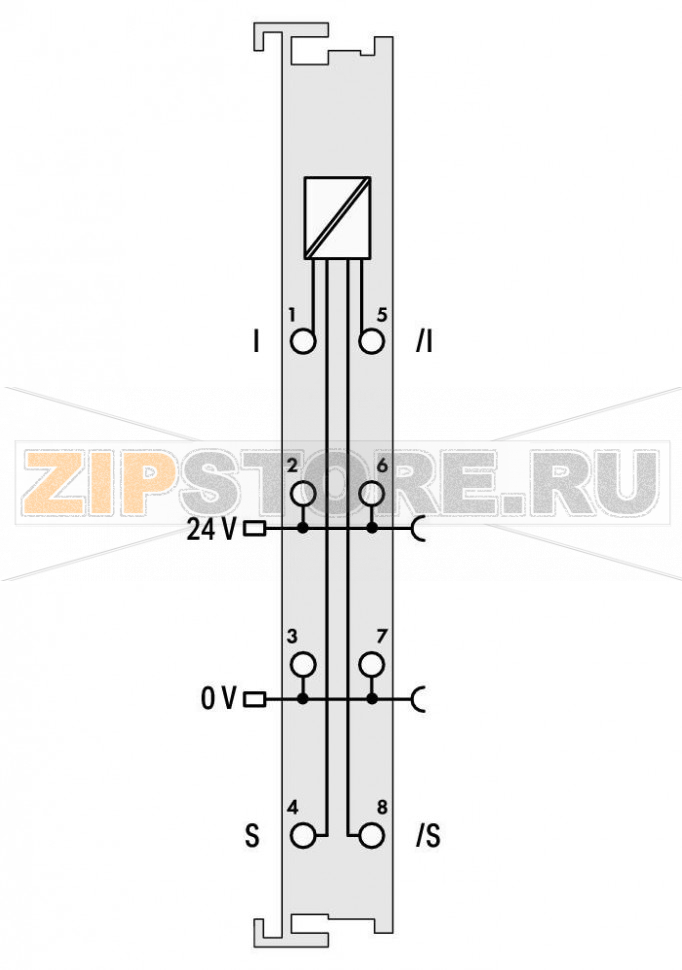

Подключение датчика	Старт/Стоп; нач.; Vv; заземление экрана через корпус датчика
Разрешение	1 мкм
Время обновления	2 ms
Битовая ширина	1 х 24 бита - данные, 1 х 8 бит - управление/состояние
Длина дистанционного датчика	4 m
Гистерезис	зависит от датчика расстояния
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	45 mA
Field supply voltage	DC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция	500 В система/питание
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch
Anschlussanforderung zulassige Leitungslange	500 m
Connection requirement (permissible cable type)	RS-422

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа	DIN-рейка 35 мм
Съемный соединитель	yes

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	42 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-4
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454540975
Customs tariff number	85389099990

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	1 г
