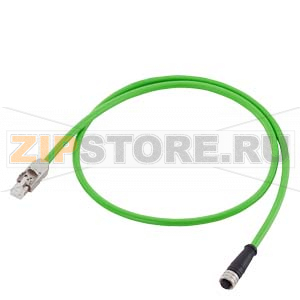

DRIVE-CLiQ тип кабеля: 6FX5002-2DC30 Предварительно собранные для прямых измерительных систем с 24 В разъем RJ45, IP20 и Спаривание штекер M12, IP67 MOTION-CONNECT 500 UL / CSA, DESINA Dmax = 7,1 мм Длина (м) 5 Siemens 6FX5002-2DC30-1AF0

Описание товара

Кабель DRIVE-CLiQ Siemens 6FX5002-2DC30-1AF0 — предсобранное решение для подключения прямых измерительных систем и приводной техники по интерфейсу DRIVE‑CLiQ. Конфигурация с разъемом RJ45 (для установки в шкафу, IP20) и спаренным штекером M12 (для машины, IP67) упрощает быстрый и надежный монтаж без дополнительной обжимки. Серия MOTION‑CONNECT 500 соответствует требованиям промышленной эксплуатации, поддерживает стандарты UL/CSA и концепцию DESINA, а компактный диаметр оболочки около 7,1 мм облегчает прокладку в стесненных трассах. Длина исполнения Siemens 6FX5002-2DC30-1AF0 — 5 м, что удобно для типовых соединений между шкафом управления и исполнительным узлом.

Кабель рассчитан на применение в перемещающихся участках машин и в кабель-каналах при соблюдении допустимых радиусов изгиба и режимов перемещения. Экранирование и качественная 360°-земля обеспечивают устойчивость к помехам, что критично для обмена данными DRIVE‑CLiQ и питания датчиков 24 В. Разъемы RJ45/IP20 и M12/IP67 закрывают типовые сценарии: от подключения в шкафу ЧПУ/привода до надежного соединения с энкодером или линейной измерительной системой на станке.

Причины поломок

• Превышение допустимого радиуса изгиба и циклическая усталость жил при движении в цепи кабелеукладчика.
• Продольное натяжение или рывки без правильной разгрузки тяги на концах.
• Перегибы, защемления, скрутка кабеля и неправильная укладка рядом с силовыми линиями без разделения и экранирования.
• Попадание влаги или СОЖ в разъем M12 из‑за отсутствия/повреждения уплотнительного кольца или недостаточного момента затяжки.
• Механический износ фиксатора RJ45, коррозия контактов, загрязнение разъемов.
• Повреждение экрана и дренажных элементов, что ухудшает ЭМС и повышает уровень ошибок протокола.

Как понять, что запчасть вышла из строя

• Периодические или постоянные ошибки связи DRIVE‑CLiQ, потеря связи с энкодером, аварийные остановы оси.
• Скачки позиции, сбои при опорном ходе, нестабильность обратной связи.
• Увеличение счетчика ошибок CRC/telegram в диагностике привода/ЧПУ.
• Непоявление устройства в топологии после включения, «обрыв/короткое замыкание линии» в сообщениях системы.
• Видимые внешние дефекты: надрезы оболочки, излом в месте частого сгиба, трещины, сломанная защелка RJ45, следы влаги на M12.
• Отказ теста прозвонки жил или снижение изоляции при проверке омметром/мегомметром (при соблюдении методики).

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба и допустимую торсию, используйте корректные направляющие в кабель‑канале.
• Организуйте разгрузку натяжения у обоих разъемов, не допускайте провиса и рывков.
• Разносите трассы сигнальных и силовых кабелей, обеспечьте непрерывное экранирование и качественное заземление по 360°.
• Для M12 применяйте исправное уплотнение, затягивайте с рекомендованным моментом; защищайте соединение от СОЖ и моющих средств.
• Очищайте контакты сухой безворсовой салфеткой или спиртовой протиркой; не используйте абразивы.
• Не перегибайте кабель возле коннектора; избегайте жестких нейлоновых стяжек — применяйте мягкие фиксаторы.
• При хранении держите кабель в сухом месте, сматывайте с большим радиусом без перекрутов.
• При замене используйте идентичное исполнение Siemens 6FX5002-2DC30-1AF0 (5 м) и проверяйте корректность укладки и экранирования.

Применение и заметки по монтажу

6FX5002-2DC30-1AF0 подходит для подключения прямых измерительных систем и энкодеров к сервоприводам и ЧПУ с интерфейсом DRIVE‑CLiQ. Разъем RJ45 удобен для коммутации в шкафу автоматики, а M12 с классом IP67 — для надежного соединения на оборудовании. Перед пуском убедитесь в правильной ориентации разъемов, целостности экрана и отсутствии перегиба у ввода. После монтажа проверьте диагностические сообщения и стабильность связи при перемещении оси на рабочих скоростях.

Синонимы

• Кабель DRIVE‑CLiQ Siemens
• Межсоединительный кабель для измерительных систем DRIVE‑CLiQ
• Кабель Motion‑Connect 500 для энкодера
• Патч‑корд DRIVE‑CLiQ RJ45–M12
• Соединительный шнур для прямых измерительных систем
• Кабель DESINA для интерфейса DRIVE‑CLiQ
• Сигнальный кабель для сервопривода Siemens

Характеристики
