Двухуровневые клеммы; Проходные / проходные клеммы; L/L; без нанесения маркировки; подходят для исполнений Ex e II; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2002-2201

Каталожный номер 2002-2201
Розничная цена
2.09 $ с НДС ≈ 199 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Номинальные данные по IEC/EN 60664-1

Номинальные данные по IEC/EN 60947-7-1
Номинальное напряжение (III/3) 500 V
Номинальное импульсное напряжение (III/3) 6 kV
Номинальный ток 24 A
Номинальный ток (2) 28 A
Примечание (номинальные данные) Категория перенапряжения III / Степень загрязнения 3

Одобрения по UL 1059

По стандарту UL 1059
Номинальное напряжение UL (Use Group B) 300 V
Номинальный ток UL (Use Group B) 20 A
Номинальное напряжение UL (Use Group C) 300 V
Номинальный ток UL (Use Group C) 20 A
Номинальное напряжение UL (Use Group D) 600 V
Номинальный ток UL (Use Group D) 5 A

Одобрения по CSA

Номинальное напряжение CSA (Use Group B) 600 V
Номинальный ток CSA (Use Group B) 20 A
Номинальное напряжение CSA (Use Group C) 600 V
Номинальный ток CSA (Use Group C) 20 A

Ex-информация

Номинальное напряжение EN (Ex e II) 440 V
Номинальный ток (Ex e II) 20 A
Номинальный ток (Ex e II) с перемычкой 18 A

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Количество точек подключения (тип подключения) 2
Тип приведения в действие Push-in / с использованием инструмента
Материалы проводников Медь
Номинальное сечение 2,5 мм²
Одножильные проводники 0,25 … 4 мм² / 22 … 12 AWG
Одножильные, подключение путем вставки 0,75 … 4 мм² / 18 … 12 AWG
Тонкие многожильные проводники 0,25 … 4 мм² / 22 … 12 AWG
Многожильные с изолированным наконечником 1 … 2,5 мм² / 18 … 14 AWG
Мин. многожильные с изолированным наконечником, подключение путем вставки 1 … 2,5 мм² / 18 … 14 AWG
Длина снятия изоляции 10 … 12 мм / 0.39 … 0.47 inch
Количество точек подключения 2
Общее число точек соединения 4
Общее число потенциалов 2
Количество уровней 2
Тип проводки Фронтальное подключение
Примечание (сечение проводника) В зависимости от характеристик проводника возможна вставка проводника меньшего сечения методом push-in.

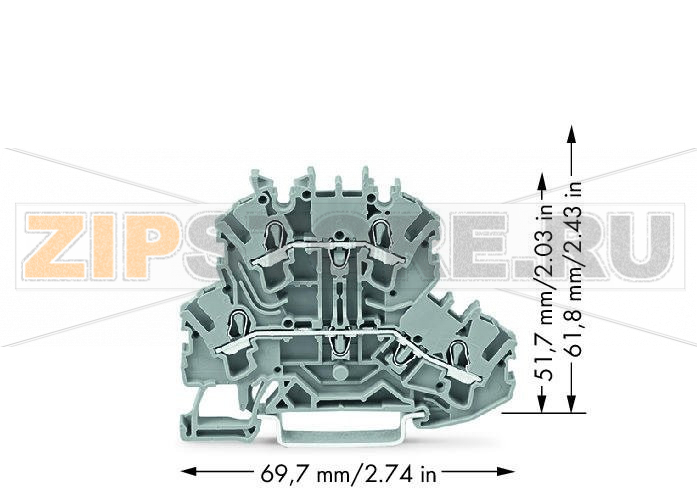

Геометрические данные

Ширина 5,2 мм / 0.205 inch
Высота от верхнего края DIN-рейки 51,7 мм / 2.035 inch
Длина 69,7 мм / 2.744 inch

Механические данные

Исполнение Горизонтальное
Тип монтажа DIN-рейка 35 мм

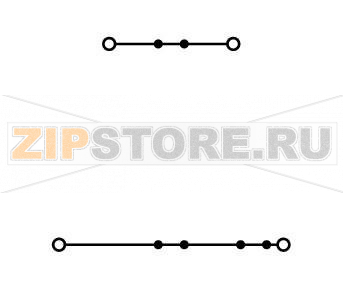

Маркировка потенциала L/L
Уровень маркировки Центральная/боковая маркировка

Материалы

Цвет Серый
Изоляционный материал Полиамид (PA66)
Пожарная нагрузка 0,204 MJ
Вес 10,2 g

Коммерческие данные

Группа продукта 22 (TOPJOB S)
Тип упаковки BOX
Страна происхождения DE
GTIN 4044918753517
Код ТН ВЭД 85369010000

Описание товара

Двухуровневая проходная клемма WAGO 2002-2201 с маркировкой потенциала L/L предназначена для компактного и надежного соединения медных проводников в распределительных щитах и шкафах управления. Конструкция с двумя уровнями экономит место на DIN-рейке 35×7,5 или 35×15 мм, упрощает структурирование цепей и делает разводку проводов более наглядной. Технология Push-in CAGE CLAMP обеспечивает быструю установку тонких и одножильных проводников с устойчивым контактным давлением, что уменьшает время монтажа и снижает риски ослабления соединений при вибрациях.

Клемма подходит для применений с повышенными требованиями к безопасности, включая установки с типом защиты Ex e II. Фронтальная проводка облегчает доступ в плотной компоновке, а опции центральной и боковой маркировки помогают поддерживать порядок в шкафу. Возможность организации перемычек обеспечивает удобное распределение потенциалов без дополнительных клемм и проводников.

Назначение и применение

WAGO 2002-2201 используется в автоматизации зданий, машиностроении, энергетике и смежных отраслях для коммутации цепей управления, сигнализации и питания малой и средней мощности. Компактная ширина клеммы позволяет существенно увеличить плотность монтажа без ущерба для обслуживания и контроля.

Типичные причины поломок

  • Перегрев из-за превышения допустимого тока, длительного перегруза или плохого контакта.
  • Неправильный выбор сечения, длины зачистки или типа проводника (использование не медных жил).
  • Повреждение пружинного контакта из-за неверного применения инструмента или перекоса при вводе проводника.
  • Механические воздействия: удары, вибрации при недостаточной фиксации на DIN-рейке, натяжение проводов.
  • Коррозия и загрязнение при работе во влажной или агрессивной среде, отсутствие должной защиты шкафа.
  • Неправильная установка или перегрузка перемычек.

Как понять, что запчасть вышла из строя

  • Потемнение, оплавление или запах перегретого пластика.
  • Люфт или самопроизвольное выскальзывание проводника, нестабильный контакт.
  • Повышенная температура клеммы под нагрузкой, заметная на ощупь или по термограмме.
  • Следы искрения, обугливание, изменение цвета изоляции проводника у ввода.
  • Рост падения напряжения/сопротивления контакта, периодические отказы цепи.

Рекомендации по уходу и эксплуатации

  • Соблюдайте рекомендуемую длину зачистки и используйте изолированные наконечники для тонких многожильных проводов.
  • Применяйте только медные проводники соответствующего сечения; избегайте смешения материалов.
  • Не используйте агрессивные растворители для чистки; удаляйте пыль сухой щеткой или сжатым воздухом.
  • Исключайте натяжение и скручивание жил, обеспечивайте свободный ввод без перегибов.
  • Периодически проводите визуальный осмотр и тепловой контроль под нагрузкой; проверяйте состояние перемычек.
  • Обеспечьте правильную фиксацию на DIN-рейке и соблюдайте климатические условия в шкафу.

Благодаря надежной пружинной технологии, фронтальной проводке и компактной двухуровневой конструкции клемма WAGO 2002-2201 обеспечивает стабильное и безопасное соединение, оптимизируя пространство и сокращая время монтажа в современных системах автоматизации.

Характеристики

Производитель Wago
Тип запчасти Клемма
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
Длина 69.7 мм
Ширина 5.2 м
