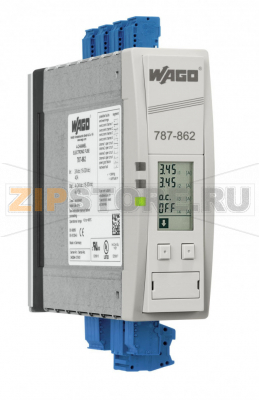

Электронный предохранитель; 4 каналов; Напряжение на входе 24 В пост. тока; регул. 1–10 A; возможность обмена данными; 10,00 mm Wago 787-862

Name: Электронный предохранитель; 4 каналов; Напряжение на входе 24 В пост. тока; регул. 1–10 A; возможность обмена данными; 10,00 mm Wago 787-862
Brand: Wago
SKU: 787-862

Каталожный номер 787-862

Электронный предохранитель; 4 каналов; Напряжение на входе 24 В пост. тока; регул. 1–10 A; возможность обмена данными; 10,00 mm Wago 787-862 Электронный автоматический выключатель с 4 каналами, параметрируемыйОтложенное включение каналовИзолированный сигнальный контактКонтроль тока и напряжения через интерфейс RS-232 и ЖК-дисплей4 активных выхода сигналов для контроля функций...

Розничная цена

338 $ с НДС

array(34) { ["id"]=> string(6) "171009" ["product_id"]=> string(6) "233623" ["id_1c"]=> NULL ["sku"]=> string(7) "787-862" ["sort"]=> string(1) "1" ["name"]=> string(7) "787-862" ["image_id"]=> NULL ["price"]=> float(32103) ["primary_price"]=> string(10) "337.916178" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(32103) ["unconverted_price"]=> float(337.91) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(32103) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 32 103 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электронный автоматический выключатель на 4 канала, параметрируемый
Отложенное включение каналов
Изолированный сигнальный контакт
Контроль тока и напряжения через интерфейс RS‑232 и ЖК‑дисплей
4 активных сигнальных выхода для контроля функций

Технические данные

Вход

Номинальное входное напряжение Ui nom	DC 24 В
Диапазон входного напряжения	DC 18 … 30 В

Выход

Общее число каналов (модуль)	4
Номинальное выходное напряжение Uo nom	4 × DC 24 В
Диапазон выходного напряжения	DC 18 … 30 В (Ui минус падение напряжения)
Падение напряжения	≤ 140 мВ (6 А); ≤ 240 мВ (10 А) (вход “+”)
Номинальный выходной ток Io nom	4 × 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 А (настраивается для каждого канала)
Время срабатывания	100 мс … 600 с (зависит от нагрузки; настраиваемое; предустановка: 100 с)
Емкость нагрузки при включении	> 20 000 мкФ
Поведение при включении	последовательная коммутация каналов с задержкой (250 мс на канал)
Ограничение активной составляющей тока	нет

Сигнализация и коммуникации

Сигнализация	1 × LED DC OK (зеленый) 1 × LED предупреждение (желтый) 1 × LED ошибка (красный) ЖК‑дисплей 1 × удаленный вход 4 × сигнальных выхода (24 В DC, макс. 25 мА) 1 × потенциально‑свободный релейный контакт (макс. 30 В DC, 1 А) 1 × интерфейс RS‑232
Индикация состояния	Зеленый LED (все каналы в норме) Желтый LED (предупреждение) Красный LED (как минимум один канал отключился по аварии)
Связь	последовательный интерфейс RS‑232
Удаленный ввод	повторная активация всех отключенных каналов импульсом 18–30 В DC длительностью ≥ 50 мс

Потери и КПД

Потери мощности Pv	≤ 2 Вт (без нагрузки); ≤ 12 Вт (номинальная нагрузка)
КПД	96 %

Защита предохранителями

Внутренний предохранитель

15 АT (тип FK 2)

Защита и безопасность

Напряжение изоляции (клеммы–корпус)	DC 0,5 кВ
Класс защиты	III
Степень защиты	IP20 (EN 60529)
Защита от переполюсовки	нет
Допустимое обратное напряжение	≤ DC 33 В
Первичная защита от переходных процессов	супрессорный диод
Параллельная работа отдельных каналов	не допускается
Последовательное подключение	нет
MTBF (среднее время наработки на отказ)	> 500 000 ч (IEC 61709)

Данные соединений

Тип соединения (1)	Вход (+)
Технология зажима	Push‑in CAGE CLAMP®
Клеммы WAGO	Серия WAGO 831
Сечение одножильных проводников	0,5 … 10 мм² / 20 … 8 AWG
Сечение гибких многожильных	0,5 … 10 мм² / 20 … 8 AWG
Длина снятия изоляции	13 … 15 мм / 0,51 … 0,59″
Тип соединения (2)	Вход (–); Выход; Сигнализация
Технология зажима (2)	CAGE CLAMP®
Клеммы WAGO (2)	Серия WAGO 231
Одножильные, подключаемые	0,08 … 2,5 мм² / 28 … 12 AWG
Гибкие многожильные, подключаемые	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции (2)	8 … 9 мм / 0,31 … 0,35″

Габаритные данные

Ширина	40 мм / 1,575″
Высота	171 мм / 6,732″
Глубина от верхнего края DIN‑рейки 35 мм	163 мм / 6,417″
Примечание к размерам	Высота с учетом втываемого разъема

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы и масса

Вес

800 г

Эксплуатационные условия

Температура окружающего воздуха (эксплуатация)	−10 … +60 °C
Температура окружающего воздуха (хранение)	−25 … +85 °C
Относительная влажность	5 … 96 % (без конденсации)
Степень загрязнения	2

Стандарты и спецификации

Маркировка соответствия	CE
Нормативы	EN 60950, UL 508, EN 61000‑6‑2, EN 61000‑6‑3

Коммерческие данные

Группа продукции	6 (Интерфейсная электроника)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454909864
Код ТН ВЭД	85363010900

Описание

Электронный предохранитель WAGO 787‑862 предназначен для распределения и селективной защиты цепей постоянного тока 24 В в автоматизированных системах. Устройство объединяет четыре независимых канала с индивидуальной настройкой порога срабатывания и временем отключения. Последовательное включение каналов уменьшает пусковые токи и снижает нагрузку на источник питания. ЖК‑дисплей и интерфейс RS‑232 обеспечивают удобный контроль параметров и диагностику, а изолированный релейный контакт и четыре активных выхода позволяют интегрировать сигнализацию в систему автоматики.

Модуль применяется в машиностроении, на производственных линиях, в щитах управления, для защиты PLC, датчиков, исполнительных механизмов и распределительных участков 24 В. Параметрирование дает возможность подстроить поведение каждого канала под характер нагрузки, а удаленный вход позволяет централизованно восстанавливать питание после устранения причин аварии.

Возможные причины неисправностей

Длительные перегрузки каналов или частые пусковые токи без корректной настройки уставок.
Короткие замыкания на нагрузке или в проводке, нарушение изоляции кабелей.
Неверная полярность на входе (устройство не имеет защиты от переполюсовки).
Превышение допустимого обратного напряжения с выходной стороны или наводки от индуктивных нагрузок при недостаточной коммутационной защите.
Недостаточное охлаждение и повышенная температура в шкафу, перекрывающая вентиляционные зоны.
Ослабление контактов, неподходящее сечение проводников, попадание пыли и влаги сверх допустимого уровня.
Несанкционированное параллельное соединение каналов или последовательное включение с другими устройствами, противоречащее требованиям.

Как понять, что устройство вышло из строя

Постоянное горение красного индикатора и невозможность восстановить канал кнопкой/по удаленному входу после устранения причины.
Отсутствие индикации на ЖК‑дисплее и светодиодах при наличии входного питания.
Аномально большое падение напряжения на выходе при малой нагрузке, самопроизвольные отключения каналов.
Некорректные сигналы на релейном контакте и активных выходах (несоответствие фактическому состоянию каналов).
Запах перегрева, локальный нагрев корпуса, следы потемнения или повреждения клемм.

Рекомендации по эксплуатации и уходу

Соблюдайте полярность при подключении и подключайте нагрузки в рамках расчетных токов; настраивайте уставки с учетом пусковых характеристик.
Не объединяйте каналы параллельно и не включайте их последовательно; для увеличения тока применяйте отдельные устройства по каналу.
Для индуктивных нагрузок используйте демпфирующие цепи/диоды, снижая перенапряжения при отключении.
Обеспечьте циркуляцию воздуха в шкафу, выдерживайте температурный режим, не перекрывайте вентиляционные зоны.
Проверяйте затяжку клемм, состояние изоляции и соответствие сечения проводников требованиям производителя.
Периодически проводите визуальный осмотр и тестовое восстановление каналов, контролируйте сообщения и индикацию.
Поддерживайте чистоту внутри шкафа: исключайте конденсат и пыль, соблюдайте степень защиты щита.
При интеграции в систему используйте релейный контакт и активные выходы для регистрации аварий и предупреждений в контроллере.

Соблюдение этих рекомендаций повышает надежность работы WAGO 787‑862 и уменьшает риск непредвиденных простоев, обеспечивая селективную защиту потребителей 24 В в составе промышленной системы.
