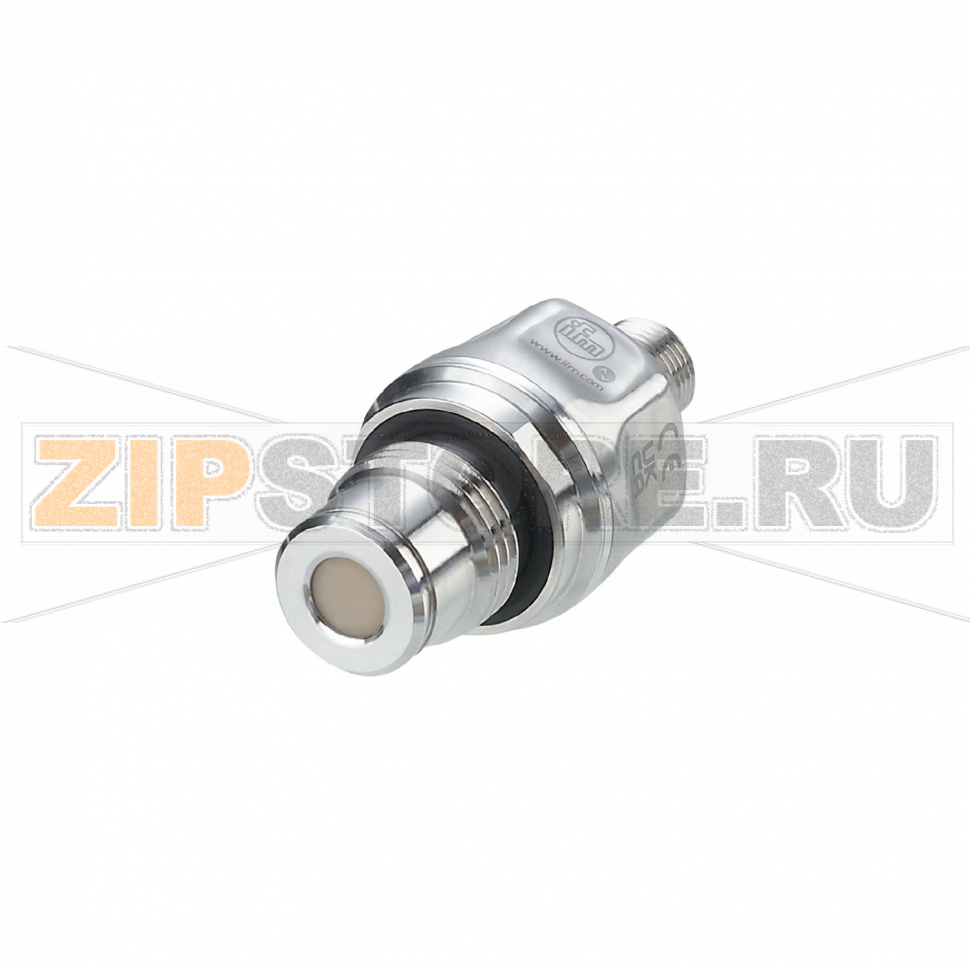

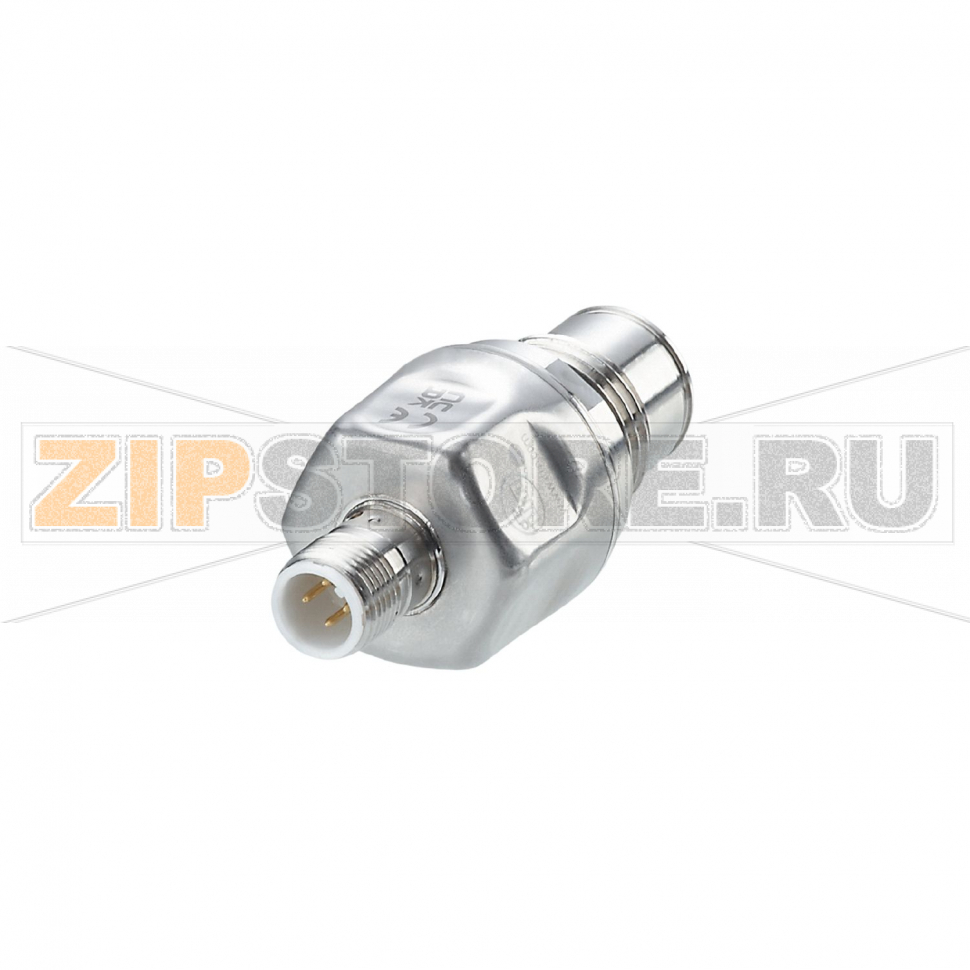

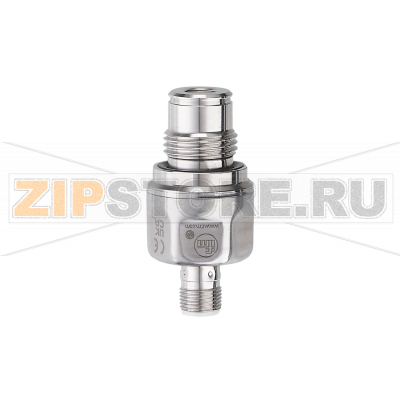

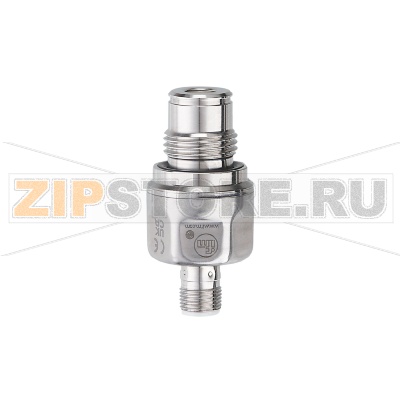

Датчик давления электронный IFM PL1503

Описание товара

• Электронный датчик давления
• Диапазоны измерения: -1...25 bar; -14,5...362,6 psi; -0,1...2,5 MPa
• Процессовое подключение: G 1/2, внешняя резьба, уплотняющий конус
• Выходные сигналы: аналоговый 4...20 mA (масштабируемый 1:5); IO-Link (настраиваемый)
• Электрическое подключение: разъем
• Температура среды: -25...110 °C (flush mount zero-leak using metal-to-metal seal. for permissible temperatures of other sealing versions, see sealing materials under “Accessories”)
• Степень защиты: IP 67; IP 68; IP 69
• Тип давления: относительное давление, вакуум

Датчик давления электронный IFM PL1503 с каталожным номером PL-025-REA12-A-DKG/US/ / предназначен для непрерывного контроля относительного давления и вакуума в промышленном оборудовании. Комбинация аналогового выхода 4–20 mA и интерфейса IO-Link позволяет гибко интегрировать устройство в существующие АСУ ТП, настраивать диапазоны, фильтрацию и пороги сигнализации, а также получать диагностические данные.

Устройство применяют в гидравлических и пневматических системах, на насосных станциях, в системах охлаждения, на испытательных стендах, в общепромышленном машиностроении. Корпус и процессовое подключение рассчитаны на работу в тяжелых условиях эксплуатации, что подтверждается степенями защиты IP67/68/69 при корректном монтаже с соответствующими разъемами.

Как понять, что запчасть вышла из строя

• Отсутствие сигнала или «залипание» на 4 mA/максимальном значении при работоспособной линии питания и контроллера.
• Скачки и нестабильность показаний без изменения реального давления, систематический дрейф нуля.
• Несоответствие показаний опорному манометру в стабильных условиях, невозможность калибровки.
• Частые срабатывания аварий по давлению при нормальной работе агрегата.
• Сигналы диагностики по IO-Link (ошибки сенсора/перегрев/обрыв), если подключение реализовано.
• Следы утечки на соединении, повреждения разъема, коррозия контактов, механические вмятины в зоне мембраны.

Типичные причины поломок

• Перегрузка по давлению и гидроудары, кавитация, отсутствие демпфирования импульсов.
• Воздействие температур вне допустимого диапазона, тепловые циклы без компенсирующих мер.
• Химическая несовместимость рабочей среды с материалами уплотнений или мембраны.
• Засорение, отложения и механическое повреждение чувствительной поверхности при монтаже/очистке.
• Неправильное герметизирование и момент затяжки, несоответствующие уплотнения.
• Ошибки электромонтажа: переполюсовка, короткое замыкание, недостаточная защита от помех и наводок.
• Попадание влаги через разъем из-за неподходящей ответной части или отсутствия требуемого класса защиты.
• Сильная вибрация и ударные нагрузки без виброразвязки.

Рекомендации по уходу и эксплуатации

• Использовать защитный демпфер/снайбер в линиях с импульсными нагрузками и гидроударами.
• Подбирать уплотнения и материалы согласно рабочей среде; контролировать состояние уплотнений и своевременно заменять.
• Соблюдать момент затяжки и требования к плоскости уплотнения; избегать перекоса при монтаже G 1/2 с уплотняющим конусом.
• Прокладывать кабель с учетом ЭМС, применять экранированные линии при длинных трассах, обеспечивать надежное заземление.
• Поддерживать чистоту процессового канала; при обслуживании не касаться мембраны твердыми предметами, использовать мягкие безворсовые материалы.
• Проводить периодическую поверку/калибровку согласно регламенту предприятия; при наличии IO-Link сохранять/восстанавливать параметры конфигурации.
• Контролировать герметичность и отсутствие конденсата в разъеме; применять ответные части разъема с требуемым классом защиты.
• Избегать работы за пределами указанных температур, особенно при альтернативных вариантах уплотнений.
• Хранить датчик с защитной заглушкой, в сухом помещении, без вибраций и резких перепадов температуры.

При замене датчика IFM PL1503 (PL-025-REA12-A-DKG/US/ /) рекомендуется перенести параметры настройки из старого устройства через IO-Link или записать текущие уставки аналогового канала. После монтажа выполнить проверку на утечки и сверку показаний с эталоном, а затем провести контрольный пуск в штатных режимах.
