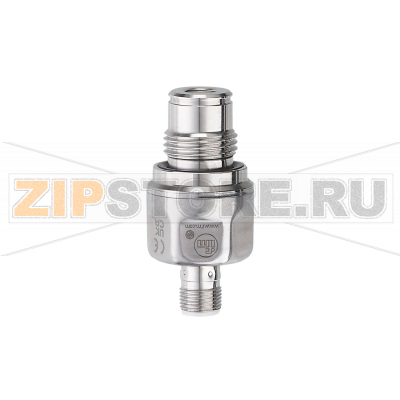

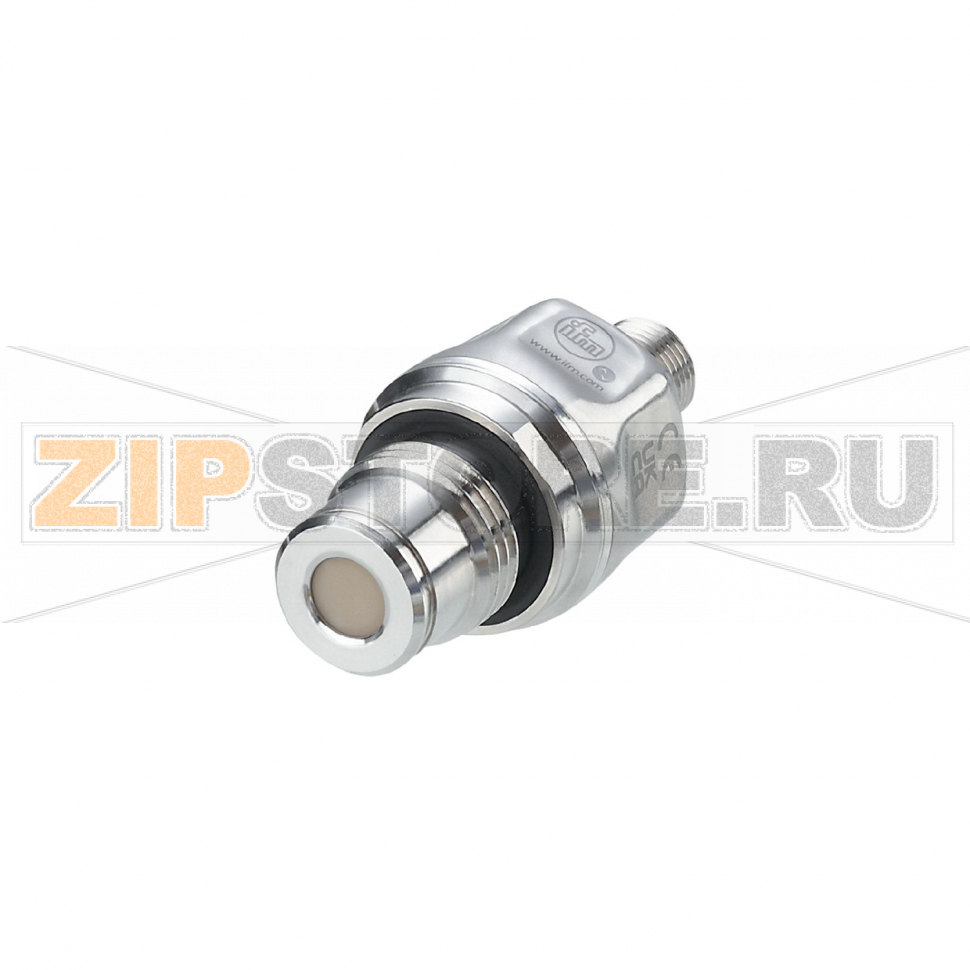

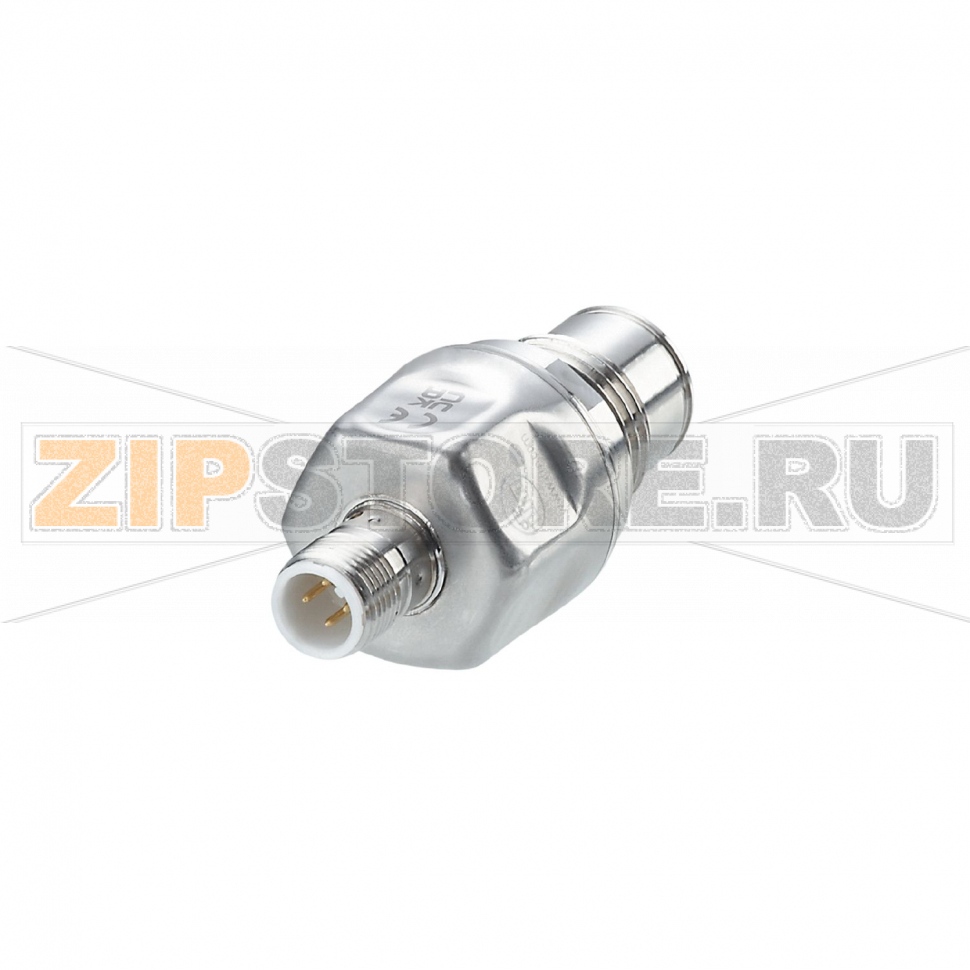

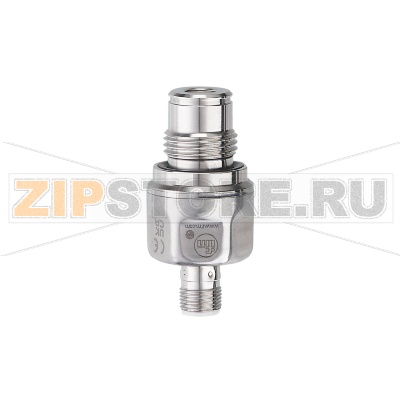

Датчик давления электронный IFM PL1514

Описание товара

• Тип: электронный датчик давления
• Диапазон измерения: -1...16 bar; -14,5...232 psi; -0,1...1,6 MPa
• Присоединение процесса: G 1/2, внешняя резьба, уплотняющий конус
• Выходные сигналы: аналоговый 4...20 mA (масштабируемый; 1:5); IO-Link (настраиваемый)
• Электрическое подключение: разъем
• Температура среды: -25...110 °C
  (flush mount zero-leak using metal-to-metal seal. for permissible temperatures of other sealing versions, see sealing materials under “Accessories”)
• Степень защиты: IP 67; IP 68; IP 69
• Тип измерения: относительное давление, вакуум

Датчик давления электронный IFM PL1514 (каталожный номер PL-016-REA12-A-DKG/US/ /) предназначен для контроля относительного давления и вакуума в технологических системах с аналоговым контуром 4–20 mA и возможностью параметрирования по IO-Link. Конструктивно реализовано присоединение G 1/2 с уплотняющим конусом и заподлицовой посадкой, что снижает риск утечек и упрощает санитарную очистку. Высокая степень защиты IP67/68/69 допускает эксплуатацию в условиях влаги, брызг и интенсивной мойки. Диапазон среды от -25 до +110 °C позволяет использовать устройство в широком спектре задач автоматизации, включая гидравлические, пневматические и общепромышленные контуры.

IFM PL1514 удобен для модернизации существующих систем: аналоговый выход масштабируется (1:5) под рабочий диапазон процесса, а через IO-Link можно настроить фильтрацию, усреднение, пороги диагностики и поведение выхода. Присоединение «заподлицо» уменьшает застойные зоны, повышает стабильность показаний при вязких или загрязненных средах и упрощает промывку.

Причины поломок

• Гидроудары, пульсации и кратковременные перегрузки давления выше верхнего предела.
• Механическое повреждение чувствительного элемента (удар, неправильная затяжка, случайный контакт инструментом при обслуживании).
• Засорение или отложение на мембране/входном канале, абразивные частицы в среде.
• Коррозионное воздействие несовместимых сред или неправильно подобранных уплотнений.
• Термоциклирование и перегрев, выход за допустимые температуры для выбранной версии уплотнения.
• Нарушение герметичности разъема, попадание влаги при мойке высокого давления.
• Ошибки монтажа: несоответствующий крутящий момент, перекос резьбы, загрязнение уплотняющего конуса.
• Электрические причины: переполюсовка, наводки, плохой контакт в цепи 4–20 mA, недостаточное питание.

Как понять, что запчасть вышла из строя

• Выходной ток вне ожидаемого диапазона или зафиксирован на нижнем/верхнем пределе контура (например, около 3,6 mA или >20 mA в аварийных режимах — зависит от параметров и стандарта сигнализации устройства).
• Показания нестабильны при постоянном давлении, сильный шум/дрейф нуля после прогрева.
• Заметное расхождение с опорным манометром в нескольких точках шкалы, которое не устраняется калибровкой.
• Длительная задержка реакции или «тупость» канала — симптомы загрязнения входного тракта.
• Диагностические сообщения/флаги по IO-Link (ошибка сенсора, выход за диапазон, перегрузка).
• Визуальные признаки: повреждения на уплотняющем конусе, следы коррозии, влага в зоне разъема.

Рекомендации по уходу и эксплуатации

• Соблюдайте чистоту и целостность уплотняющих поверхностей G 1/2; не используйте ленту ФУМ на конусных уплотнениях. Затягивайте с рекомендуемым моментом, без перекоса.
• Для пульсирующих сред применяйте демпферы/снабы или дросселирующие вставки; по возможности избегайте гидроударов.
• Периодически промывайте заподлицовую зону от отложений; не касайтесь мембраны твердыми предметами.
• Убедитесь в химической совместимости измеряемой среды и материалов уплотнений; при иных версиях уплотнения учитывайте допустимые температуры.
• Защищайте разъем от прямой струи мойки близкого расстояния; используйте кабели с корректным уплотнением и регулярно проверяйте состояние уплотнительного кольца.
• Проводите регулярную поверку/калибровку, сравнивая показания с эталонным манометром в нескольких точках. При необходимости корректируйте масштабирование 4–20 mA.
• Используйте экранированные кабели и корректное заземление для снижения электромагнитных наводок.
• Фиксируйте условия эксплуатации (диапазоны давления и температуры) и настраивайте параметры через IO-Link под реальные процессы (фильтрация, усреднение, пороги).

При соблюдении корректного монтажа и обслуживания датчик давления электронный IFM PL1514 (PL-016-REA12-A-DKG/US/ /) обеспечивает стабильный контроль давления в вакуумных и избыточных диапазонах, с гибкой интеграцией как по классическому току 4–20 mA, так и через IO-Link для расширенной диагностики.
