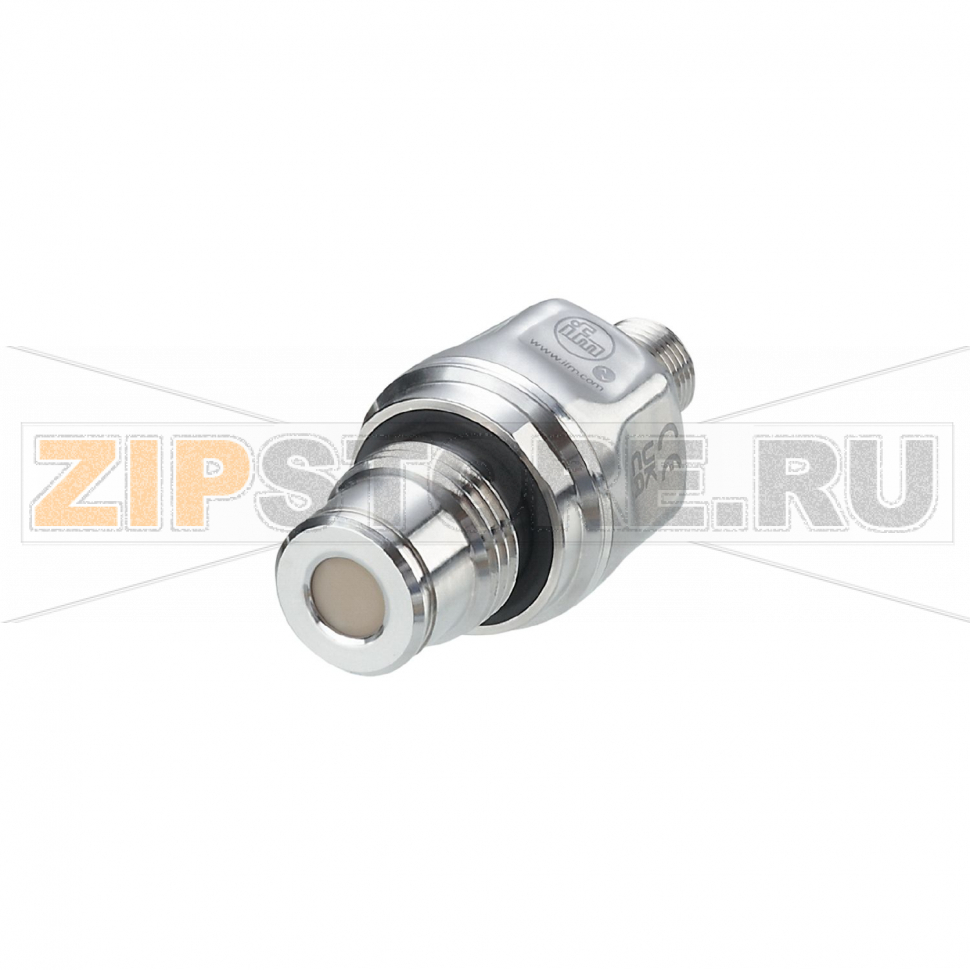

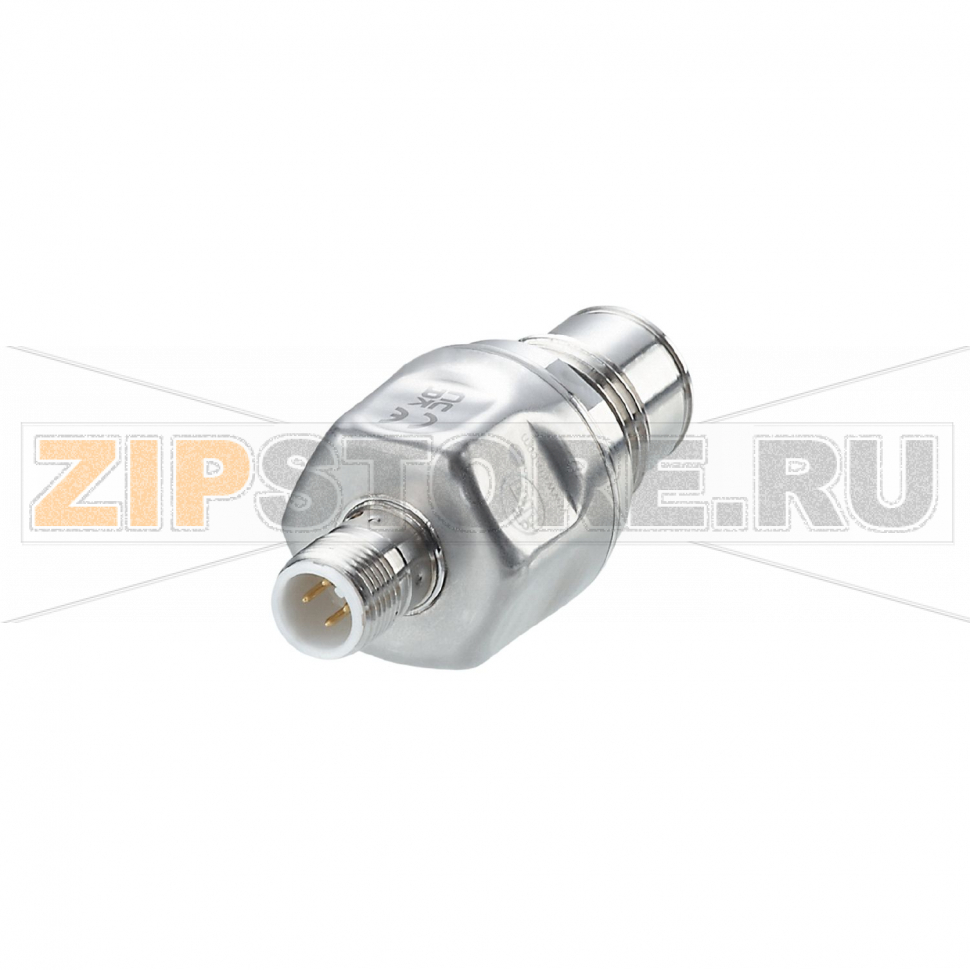

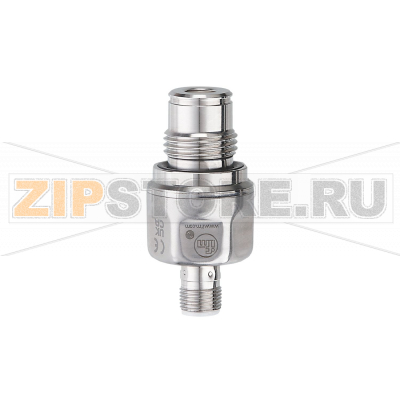

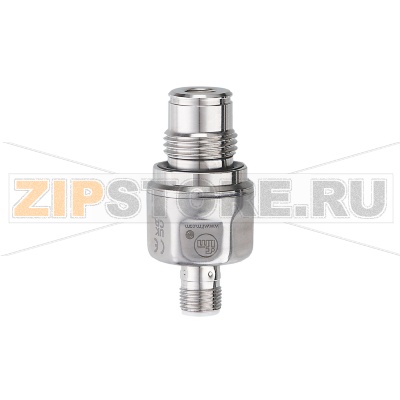

Датчик давления электронный IFM PL1515

Описание товара

• Электронный датчик давления
• -1...6 bar; -14,5...87 psi; -100...600 kpa
• G 1/2 внешняя резьба уплотняющий конус
• аналоговый сигнал; IO-Link (настраиваемый)
• 4...20; (масштабируемый; 1:5) mA
• Разъем
• -25...110; (flush mount zero-leak using metal-to-metal seal. for permissible temperatures of other sealing versions, see sealing materials under “Accessories”) °C
• IP 67; IP 68; IP 69
• относительное давление,вакуум

Электронный датчик давления IFM PL1515 (каталожный номер PL-006-REA12-A-DKG/US/) предназначен для точного контроля относительного давления и вакуума в промышленных системах. Устройство сочетает аналоговый выход (масштабируемый токовый сигнал) и связь IO-Link для параметрирования и дистанционной диагностики. Конструкция рассчитана на работу в динамических гидро- и пневмосистемах, а также в технологических установках, где важны стабильность показаний и стойкость к внешним воздействиям.

Прочная измерительная мембрана и металлическое уплотнение при врезном монтаже уменьшают риск утечек при правильной установке. Благодаря цифровому интерфейсу можно задавать диапазоны, фильтрацию, сглаживание и линеаризацию, а также получать сервисные данные: часы наработки, состояние, коды ошибок. Это упрощает ввод в эксплуатацию и последующее обслуживание IFM PL1515.

Монтаж и эксплуатация

Рекомендуется монтировать датчик на чистую, ровную и обезжиренную уплотнительную поверхность. Не допускать попадания стружки и частиц в зону мембраны. При подводе кабеля следить за правильной фиксацией разъема и целостностью уплотнений, чтобы сохранить герметичность соединения. В импульсных линиях и при пульсирующем потоке желательно применение демпфера/гасителя пульсаций. Перед пуском убедитесь в корректности полярности питания и настройках через IO-Link.

Типовые причины выхода из строя

• Гидроудары и кратковременные перегрузки по давлению, вызывающие деформацию мембраны.
• Длительное превышение допустимых температур среды или окружающей среды.
• Коррозия из-за несоответствия материала измеряемой среде, отложение солей и загрязнения.
• Механические удары, вибрации сверх допустимого уровня, перекос при затяжке.
• Неправильное уплотнение/монтаж, приводящие к микропротечкам и проникновению среды.
• Нарушение герметичности разъема, попадание влаги, повреждение кабеля.
• Ошибки подключения: переполюсовка, перенапряжение, наводки, плохое заземление.
• Электростатические разряды при обслуживании без мер защиты.

Как понять, что запчасть вышла из строя

• Показания «зависают» на фиксированном значении (около нуля или максимума) независимо от реального давления.
• Сильная нестабильность, «шум» или заметный дрейф нулевой точки.
• Несоответствие току выхода ожидаемому диапазону при известном давлении.
• Ошибки связи или отсутствие обнаружения по IO-Link, аварийные коды.
• Замедленная реакция на изменения давления, «подвисание» после пиков.
• Следы коррозии, деформация корпуса/мембраны, утечки на резьбовом соединении.

Проверка и диагностика

• Сравните показания IFM PL1515 с эталонным манометром или калибратором.
• Проверьте питание, распиновку, целостность кабеля, состояние уплотнений разъема.
• Через IO-Link считайте диагностику, выполните настройку нуля/масштабирования.
• При необходимости временно установите демпфер и оцените изменение стабильности сигнала.

Рекомендации по уходу и продлению ресурса

• Регулярно инспектируйте место установки на предмет протечек и загрязнений, аккуратно очищайте зону мембраны мягкими средствами.
• Используйте совместимые уплотнительные материалы, избегайте ленты на конусных уплотнениях.
• Применяйте фильтрацию/демпфирование при пульсациях и быстрых фронтах давления.
• Следите за температурными режимами и совместимостью среды с материалами.
• Обеспечьте правильное заземление, экранирование кабеля и защиту от перенапряжений.
• Проводите периодическую поверку/калибровку, фиксируйте результаты в журнале.
• При замене используйте оригинальный IFM PL1515 (PL-006-REA12-A-DKG/US/) и соблюдайте момент затяжки согласно документации.

Соблюдение этих рекомендаций повышает достоверность измерений и снижает вероятность внеплановых простоев оборудования при работе с датчиком IFM PL1515.
