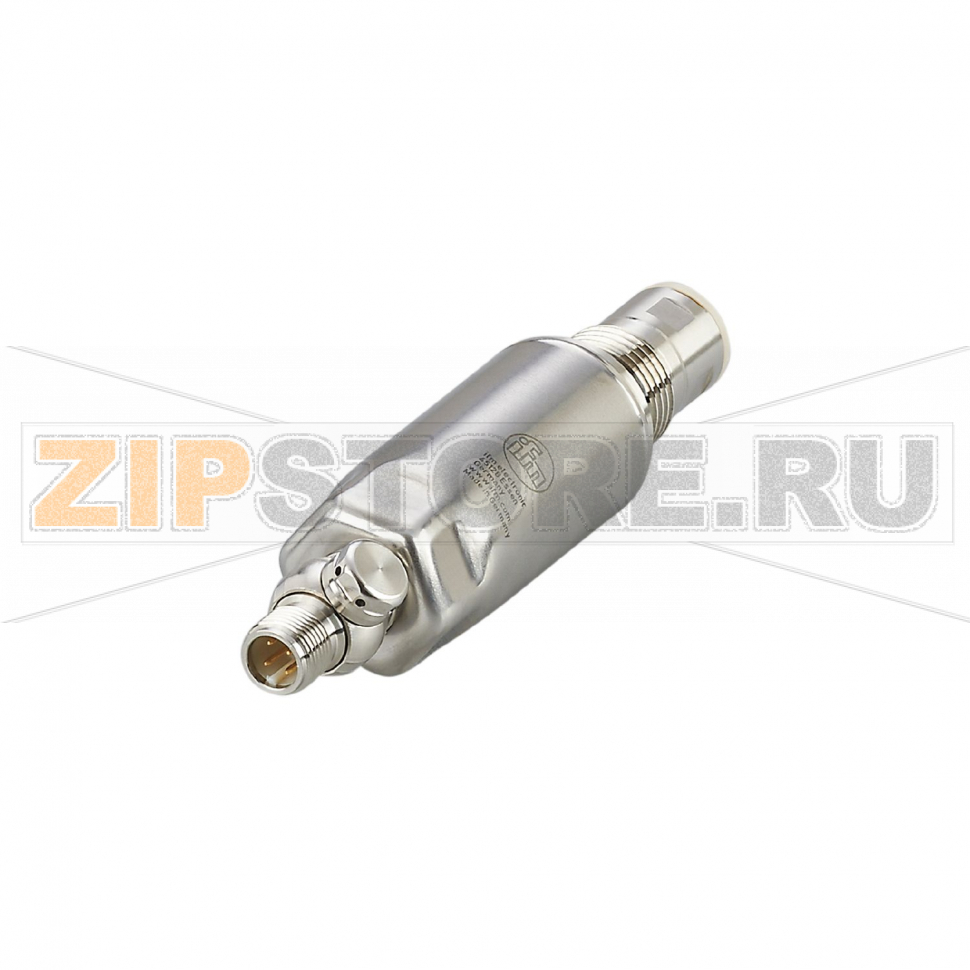

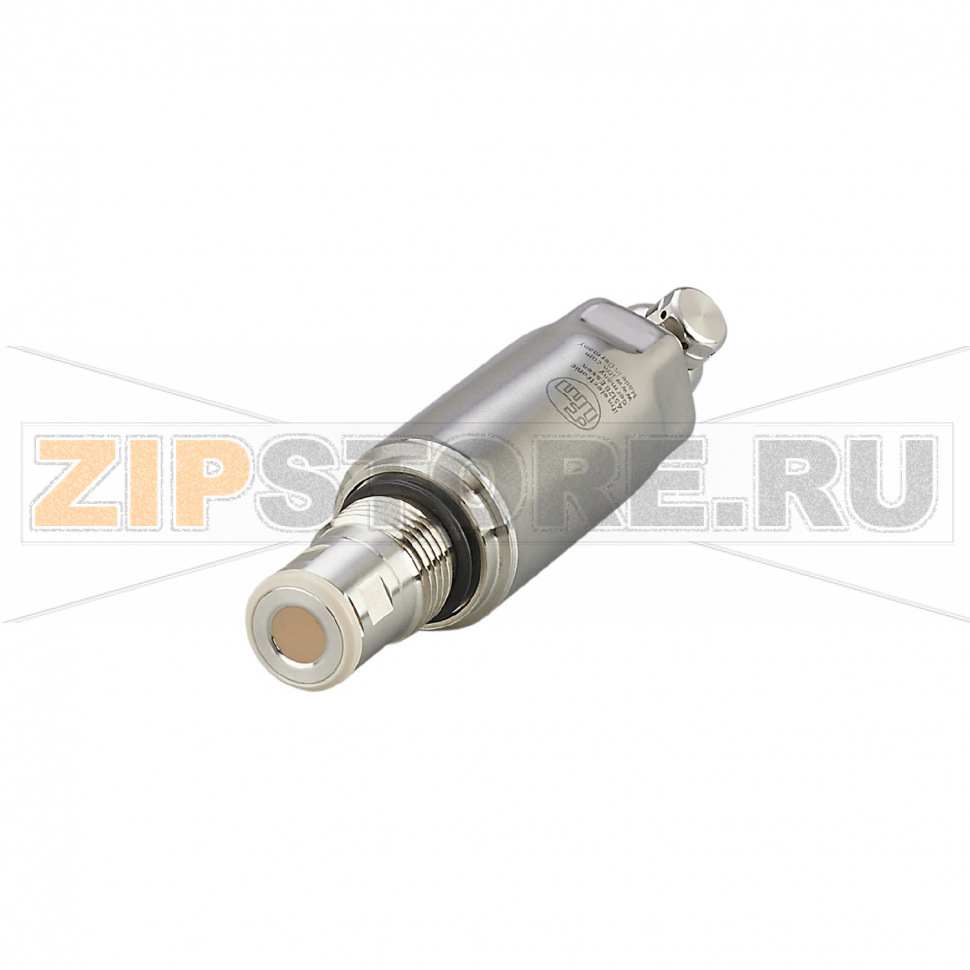

Датчик давления электронный IFM PM1505

Описание товара

• Электронный датчик давления
• Диапазон: -1...4 bar; -14,5...58 psi; -100...400 kPa
• Присоединение процесса: G 1/2, внешняя резьба, уплотняющий конус
• Выход: аналоговый 4...20 mA (масштабируемый 1:5), IO-Link
• Электроподключение: разъем
• Температура среды: -25...150 °C (< 1 ч: 150 °C)
• Степени защиты: IP67, IP68, IP69K
• Тип давления: относительное, вакуум

Датчик давления электронный IFM PM1505 (каталожный номер PM-004-REA12-A-ZVG/US) предназначен для надежного контроля относительного давления и вакуума в широком спектре промышленных процессов. Устройство сочетают аналоговый токовый выход 4...20 mA с возможностью цифровой связи по IO-Link, что упрощает параметрирование, диагностику и интеграцию в системы автоматизации. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и регулярных мойк с высоким давлением, при этом соблюдение правил подключения и уплотнения критично для сохранения герметичности и ресурса.

Назначение и применение

PM1505 используют для контроля давления в пневматических и гидравлических линиях, в насосных узлах, системах подготовки воздуха, а также в контуре охлаждения и промывки. Присоединение G 1/2 с уплотняющим конусом обеспечивает надежную установку на стандартные штуцеры и коллекторы. Масштабирование аналогового сигнала позволяет подстроить датчик под рабочий диапазон процесса, а IO-Link — получать диагностические данные и сохранять параметры в контроллере.

Монтаж и эксплуатация

Рекомендуется устанавливать датчик на прямолинейном участке без сильной турбулентности и в зоне, защищенной от гидроударов. При наличии пульсаций целесообразно применять демпфирующие элементы или дроссели. Затягивайте присоединение только по шестиграннику, избегая кручения корпуса. Используйте совместимые уплотнения и кабели с соответствующей степенью защиты; соединительный разъем должен быть чистым и сухим, с надежно зафиксированной гайкой.

Причины поломок

• Длительное или кратковременное превышение рабочего давления (гидроудары, кавитация).
• Температурные перегревы среды или корпуса сверх допустимых значений.
• Коррозия и отложения в канале процесса из-за агрессивных сред или несоответствующих моющих средств.
• Механические воздействия: вибрации, удары, неправильный монтаж с перекосом или чрезмерным моментом.
• Ошибки электроподключения: переполюсовка, наводки, отсутствие экранирования или заземления.
• Проникновение влаги в разъем из-за поврежденных кабелей или неплотной фиксации.

Как понять, что запчасть вышла из строя

• Аналоговый сигнал вне ожидаемого диапазона, «залипание» тока на нижнем/верхнем пределе при изменении давления.
• Резкие скачки показаний, повышенный шум, нестабильное поведение без изменений в процессе.
• Сильный дрейф нуля или невозможность его корректировки инструментально или через IO-Link.
• Сообщения об ошибке и диагностические флаги по IO-Link, отсутствие связи.
• Следы утечки, конденсата или коррозии в зоне разъема, механические повреждения корпуса/штуцера.

Рекомендации по уходу и обслуживанию

• Периодически проверяйте состояние разъема, кабеля и уплотнений; при необходимости заменяйте уплотняющие элементы.
• Очищайте канал процесса от отложений мягкими средствами, совместимыми с материалами системы.
• При наличии пульсаций и ударных нагрузок установите демпфер/дроссель и проверьте настройки фильтрации по IO-Link.
• Контролируйте условия мойки: после мойки осмотрите разъем, удалите влагу, восстановите защитные колпачки/крышки.
• Проводите регулярную поверку/калибровку; сохраняйте и документируйте параметры, резервируйте профиль устройства в контроллере.
• Исключайте натяжение и кручение кабеля, соблюдайте минимальный радиус изгиба и надежное экранирование.
• Храните запасной датчик и комплект уплотнений для сокращения времени простоя.

IFM PM1505 (PM-004-REA12-A-ZVG/US) сочетает функциональность аналогового и цифрового интерфейсов, устойчив к мойкам и вибрациям при соблюдении правил установки. Своевременная профилактика и корректный монтаж существенно продлевают срок службы и обеспечивают стабильность измерений в непрерывных технологических процессах.
