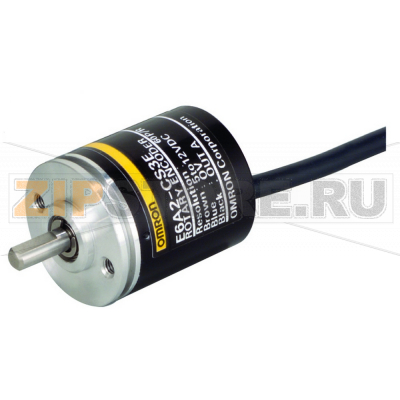

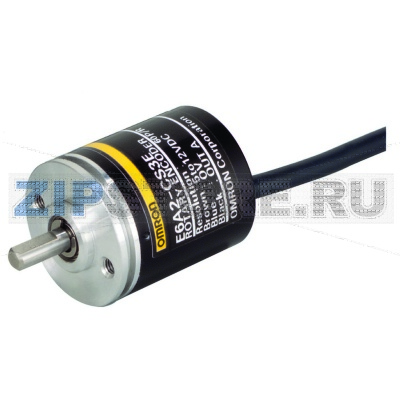

Энкодер угловой Omron E6A2-CS5C 360P/R 2M

Каталожный номер E6A2-CS5C 360P/R 2M
Розничная цена
198 EUR с НДС
array(34) { ["id"]=> string(6) "426742" ["product_id"]=> string(6) "489013" ["id_1c"]=> NULL ["sku"]=> string(19) "E6A2-CS5C 360P/R 2M" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(19555) ["primary_price"]=> string(9) "205.83593" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(19555) ["unconverted_price"]=> float(198.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(19555) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["model"]=> array(1) { [1841]=> string(19) "Incremental encoder" } } }
19 555 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Энкодер угловой Omron E6A2-CS5C 360P/R 2M — компактное инкрементальное устройство обратной связи для отслеживания положения и скорости вращения валов в промышленной автоматике. Подходит для применения в приводах, станках и конвейерном оборудовании, обеспечивает стабильную генерацию импульсов и корректную работу систем позиционирования. Конструкция рассчитана на длительную эксплуатацию в производственной среде при соблюдении правил монтажа и обслуживания.

Назначение и применение

Omron E6A2-CS5C 360P/R 2M используется в сервоприводах, шаго- и коллекторных двигателях, на упаковочных и этикетировочных линиях, в измерительных стендах, манипуляторах и роботизированных узлах. Компактный корпус и стандартное подключение облегчают интеграцию с ПЛК, контроллерами приводов и счетными модулями. Точный импульсный выход обеспечивает корректную работу алгоритмов контроля положения и скорости.

Признаки неисправности

  • Отсутствие импульсов на входе контроллера при вращении вала.
  • Нестабильный счет: «прыгающие» значения, пропуски или удвоения импульсов.
  • Рывки и дрожание в замкнутых системах позиционирования, появление аварий по рассинхронизации.
  • Ошибки контроллера: сообщения о потере сигнала, неверном направлении или частоте.
  • Механические признаки: люфт или закусывание вала, нехарактерный шум, повышенный нагрев корпуса.
  • Периодические отказы при вибрации или при касании/изгибе кабеля.

Основные причины поломок

  • Механические перегрузки: чрезмерные радиальные/осевые нагрузки на вал, ударные воздействия.
  • Неправильная центровка и жесткая муфта, вызывающие перекос и ускоренный износ подшипников.
  • Попадание пыли, влаги, масла или химически активных веществ внутрь корпуса.
  • Ошибки в подключении: перенапряжение, переполюсовка, отсутствие подтягивающих резисторов при соответствующем типе выхода.
  • Электромагнитные помехи из-за плохого экранирования и заземления, совместная прокладка с силовыми кабелями.
  • Повреждение кабеля: перегибы на малом радиусе, натяжение, пережатие, излом жил, коррозия контактов.
  • Эксплуатация вне допустимого температурного диапазона, длительная вибрация без демпфирования.

Как понять, что запчасть вышла из строя

  • Визуальный осмотр: трещины корпуса, следы влаги, загрязнение разъема, повреждение изоляции кабеля.
  • Проверка механики: вал должен вращаться свободно, без заеданий и ощутимого люфта.
  • Контроль электрики: сверка распиновки, проверка наличия питания и сигнала «общего»; прозвонка жил кабеля.
  • Измерение сигнала: на осциллографе корректная прямоугольная форма импульсов при плавном вращении; на счетчике ПЛК — стабильный прирост без пропусков.
  • Тест при легком покачивании кабеля в зоне ввода: исчезновение/появление импульсов указывает на внутренний обрыв.

Рекомендации по монтажу и уходу

  • Использовать эластичную муфту и аккуратную соосную установку, не допускать перекоса и перегрузок на вал.
  • Фиксировать кабель с запасом петли, избегать натяжения и острых изгибов; прокладывать отдельно от силовых линий.
  • Применять экранированный кабель, подключать экран к заземлению с одной стороны согласно схеме производителя.
  • Защищать энкодер от влаги, пыли и моющих средств; при необходимости использовать кожух или защитный корпус.
  • Соблюдать рекомендуемое напряжение питания и схему подключения, проверять наличие подтягивающих резисторов при соответствующем типе выхода.
  • Периодически проводить осмотр крепежа, муфты и кабельной линии; очищать внешние поверхности мягкой сухой салфеткой без растворителей.
  • Хранить и транспортировать в сухом месте, предохраняя от ударов и статического электричества.

Технические характеристики

МодельИнкрементальный энкодер
Типоразмер25 мм
Импульсов за оборот360
Выходные сигналыA
Диаметр вала4 мм
Напряжение питания12–24 В
Тип выходаNPN
Способ подключенияКабель
Длина кабеля2 м

Характеристики

Производитель Omron
Тип запчасти Кабель
Модель Incremental encoder



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Энкодер угловой Omron E6A2-CS5C 360P/R 2M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Энкодер угловой Omron E6A2-CS5C 360P/R 2M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
