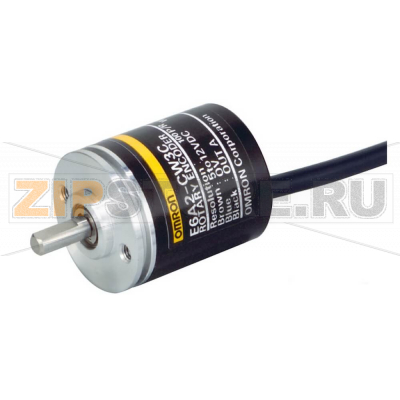

Энкодер угловой Omron E6A2-CWZ3C 500P/R 0.5M

Описание товара

Технические характеристики

Omron E6A2-CWZ3C 500P/R 0.5M — компактный оптический инкрементальный энкодер для точного контроля положения и скорости вращения в автоматизированных узлах. Каналы A и B формируют квадратурные импульсы для определения направления и подсчёта, а индексный импульс Z упрощает процедуру нулевой привязки. Устройство хорошо подходит для компактных приводов, позиционеров, конвейерных модулей, упаковочного и дозировочного оборудования, станков малой механизации и робототехники.

Благодаря малому форм-фактору и стандартным логическим сигналам NPN энкодер E6A2-CWZ3C легко интегрируется с ПЛК, сервоприводами, шаговыми драйверами и системами ЧПУ. Типовая схема подключения несложна, однако корректность распиновки и соблюдение полярности питания критичны для стабильной работы. При монтаже рекомендуется использовать упругую муфту и обеспечивать соосность с валом механизма, чтобы минимизировать осевые и радиальные нагрузки на подшипники энкодера.

Типичные причины поломок

• Чрезмерные радиальные/осевые нагрузки на вал из‑за перекоса, жёсткой муфты или натяга ремня/шестерни.
• Удары, вибрации, работа при превышении допустимой скорости вращения или ускорений.
• Попадание пыли, стружки, влаги, масел и конденсата внутрь корпуса, что приводит к загрязнению оптической системы и износу подшипников.
• Неправильное питание: перенапряжение, переполюсовка, импульсные помехи, отсутствие защиты от наводок.
• Короткие замыкания по выходным линиям, некорректная коммутация NPN, ошибки при организации подтяжки сигналов.
• Механические повреждения и усталостные изломы жил кабеля, особенно в зоне ввода при отсутствии разгрузки натяжения.
• Перегрев вблизи мощных двигателей или нагревателей, а также агрессивные химические среды.

Как понять, что запчасть вышла из строя

• Контроллер фиксирует потерю импульсов, ошибки синхронизации или периодическую пропажу одного из каналов.
• Отсутствует индексный импульс Z на каждом обороте, либо наблюдается нестабильная частота/скачки счёта при постоянной скорости.
• На осциллографе — низкий уровень сигналов, искажённые фронты, дребезг, отсутствие одного из каналов A/B либо короткое замыкание на «землю».
• При ручном проворачивании ощущаются рывки, люфт, повышенный шум подшипников; корпус заметно греется без нагрузки.
• Диагностика кабеля выявляет обрыв или «плавающий» контакт при изгибах в месте ввода.

Рекомендации по уходу и эксплуатации

• Монтаж через упругую муфту, тщательная соосность валов, контроль допустимых нагрузок на вал. Исключить ударные воздействия и монтаж с натягом.
• Обеспечить защиту от пыли и влаги: кожух, экранирующие крышки, использование уплотнений на оборудовании. Избегать прямого контакта с СОЖ и маслами.
• Корректная прокладка кабеля: соблюдение минимального радиуса изгиба, фиксация и разгрузка натяжения, раздельная укладка от силовых линий.
• Экранирование сигнальных цепей и правильное заземление. Применение подавителей помех на катушках реле/клапанов для снижения наводок.
• Подача стабилизированного питания нужной полярности. Проверка конфигурации подтяжки выходов NPN согласно контроллеру.
• Регулярный осмотр: крепёж, состояние муфты, отсутствие люфта, целостность изоляции и оболочки кабеля, чистота внешних поверхностей (сухая мягкая чистка без агрессивных растворителей).
• Соблюдать температурные и скоростные ограничения системы, исключать продолжительную работу при перегреве.
• После установки Omron E6A2-CWZ3C 500P/R 0.5M выполнить проверку фазировки каналов A/B, контроль индексного импульса Z и тестовое базирование.

При корректном монтаже и регулярной профилактике Omron E6A2-CWZ3C 500P/R 0.5M обеспечивает стабильную обратную связь в компактных мехатронных узлах, снижая риск незапланированных простоев. Своевременная диагностика и бережная эксплуатация заметно продлевают ресурс оптической части и подшипников, что особенно важно для непрерывных линий и точных позиционирующих систем.
