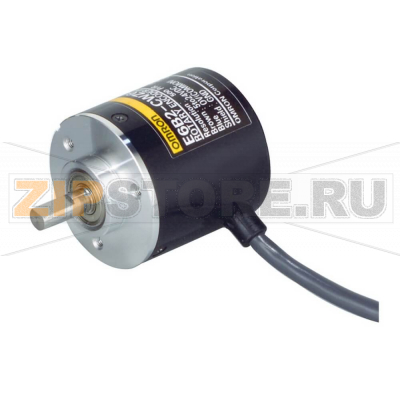

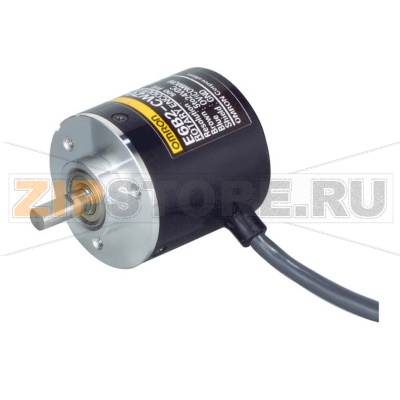

Энкодер угловой Omron E6B2-CWZ6C 1000P/R 2M

Описание товара

Технические характеристики

Omron E6B2-CWZ6C 1000P/R 2M — инкрементальный угловой энкодер для задач позиционирования, измерения скорости и отслеживания направления вращения в промышленной автоматике. Используется в приводах, ленточных и роликовых транспортерах, упаковочных линиях, станках и робототехнике. Совместим с ПЛК, счетчиками и частотными преобразователями, поддерживающими входы NPN «открытый коллектор».

Назначение и применение

Энкодер выдает три канала: A и B для подсчета импульсов и определения направления, Z — нулевой маркер на один оборот. Такое решение облегчает точную привязку к реперной точке и надежный контроль обратной связи в системах с замкнутым контуром. Модель Omron E6B2-CWZ6C 1000P/R 2M подходит для модернизации существующих линий и новых проектов, где требуется стабильная работа в широком диапазоне скоростей.

Признаки неисправности

• Потеря импульсов или «скачки» счета на входах ПЛК при постоянной скорости.
• Отсутствие сигнала Z на один оборот или его нестабильное появление.
• Неправильная фаза: угловое смещение A/B заметно меняется, канал пропадает.
• Постоянный логический 0 или 1 на выходах независимо от вращения.
• Снижение амплитуды и искажение формы сигнала по осциллограмме, дрожание фронтов.
• Механические симптомы: посторонний шум подшипников, ощутимый люфт вала, нагрев корпуса.
• Внешние повреждения кабеля, трещины на корпусе, следы влаги или коррозии.

Типичные причины отказов

• Несоосность и чрезмерные радиальные/осевые нагрузки на вал (жесткая муфта, натяжение ремня).
• Попадание пыли, стружки, масел и охлаждающих жидкостей внутрь, загрязнение оптики.
• Ошибки подключения: переполюсовка, перенапряжение, короткое замыкание выходов NPN.
• Скачки и импульсные помехи по питанию и «земле», отсутствие общей точки с контроллером.
• Повреждение кабеля из‑за изгибов ниже допустимого радиуса, перегиба у ввода, растяжения.
• Удары и вибрация, разгерметизация, тепловые циклы и конденсация влаги.

Рекомендации по эксплуатации и уходу

• Монтаж через эластичную муфту; исключать боковые нагрузки на вал. Проверять соосность.
• Организовать разгрузку кабеля и соблюдать радиус изгиба не менее 5–10 диаметров кабеля.
• Разводить силовые и сигнальные линии, использовать экранированный кабель и надежное заземление.
• Для выходов NPN применять корректные подтягивающие резисторы (если они не встроены во вход контроллера); обеспечить общую «землю».
• Защищать от агрессивных сред: кожухи, экраны от стружки и брызг; избегать высокотемпературной мойки.
• Питание в допустимом диапазоне, защита от перенапряжений и обратной полярности.
• Периодически контролировать состояние подшипников, отсутствие люфта и шумов, целостность кабеля и гермоввода.
• При длительном хранении — сухое помещение, упаковка производителя, исключение конденсата.

Особенности монтажа и ввода в эксплуатацию

• Проверить фазировку: при правильном направлении вращения A опережает B на 90°. При обратном — поменять местами A и B или изменить логику в контроллере.
• Синхронизировать параметр «импульсов на оборот» в счетчике/ПЛК с Omron E6B2-CWZ6C 1000P/R 2M; настроить фильтрацию дрожания фронтов.
• Проверить наличие одного корректного импульса Z на оборот для точной репозиции.

Соблюдение приведенных рекомендаций повышает ресурc работы, снижает риск простоев и облегчает диагностику. При появлении описанных симптомов целесообразно провести проверку питания, осциллографический контроль каналов A/B/Z, оценку механического состояния и целостности кабеля. При подтверждении отказа замена на аналогичный Omron E6B2-CWZ6C 1000P/R 2M обычно не требует изменений в схеме подключения и параметрах системы.
