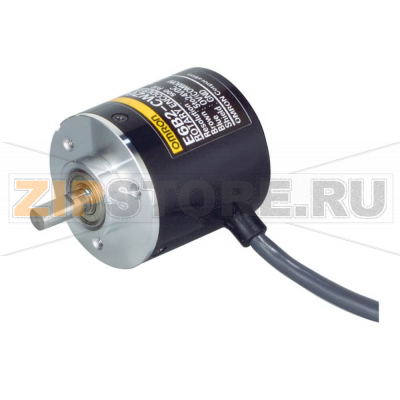

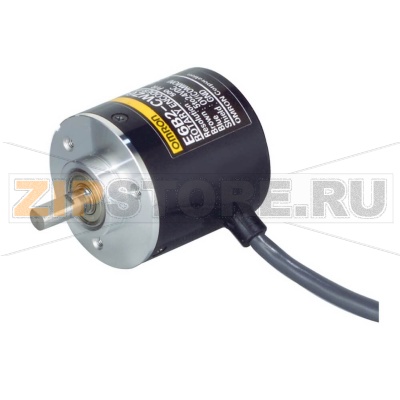

Энкодер угловой Omron E6B2-CWZ6C 100P/R 2M

Каталожный номер E6B2-CWZ6C 100P/R 2M
Розничная цена
209 EUR с НДС ≈ 20 603 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические характеристики

МодельИнкрементальный энкодер
Габаритный размер40 мм
Импульсов за оборот100
Выходные сигналыA, B, Z
Диаметр вала6 мм
Напряжение питания5–24 В
Тип выходаNPN
Способ подключенияКабель
Длина кабеля2 м

Описание

Инкрементальный энкодер Omron E6B2-CWZ6C 100P/R 2M — компактный промышленный датчик угла и скорости, выдающий квадратурные сигналы A и B с индексом Z для точной синхронизации и позиционирования. Устройство обеспечивает стабильное считывание положения и скорости в системах автоматизации, сервоприводах и измерительных установках. Конструкция рассчитана на длительную работу при корректном монтаже и соблюдении допустимых механических и электрических условий.

Применение

Omron E6B2-CWZ6C используется в приводах ЧПУ, упаковочных и этикетировочных машинах, конвейерах, дозаторах, системах учета длины и контроля скорости. Разрешение 100 импульсов на оборот подходит для базовых задач обратной связи, а индексный импульс облегчает привязку нулевого положения.

Причины поломок

Типовые причины отказов: превышение радиальных и осевых нагрузок на вал, жесткая муфта или перекос, приводящие к ускоренному износу подшипников; ударные нагрузки и вибрации; попадание пыли, влаги, масла или стружки при недостаточной защите; ошибки монтажа и подключения (переполюсовка, превышение напряжения, короткие замыкания); электромагнитные помехи и броски напряжения; усталостные повреждения кабеля из-за частых перегибов и отсутствия разгрузки; длительная работа при повышенной температуре.

Как понять, что запчасть вышла из строя

Прямые признаки: отсутствие сигнала на всех каналах при вращении; пропуски импульсов, нестабильный счет или «дребезг» на постоянной скорости; исчезновение индексного импульса Z; залипание одного из каналов в высоком или низком уровне; заметное снижение амплитуды и искажение формы импульсов. Косвенные признаки: ухудшение точности позиционирования, срывы синхронизации, ошибки контроллера по датчику. Механические симптомы: люфт и шум подшипников, тугой ход вала, нагрев корпуса, повреждения оболочки кабеля. Подтвердить неисправность помогает проверка осциллографом или частотомером при известной скорости вращения.

Рекомендации по уходу и эксплуатации

Используйте эластичную муфту и обеспечьте соосность, соблюдая допустимые нагрузки на вал; избегайте ударного монтажа. Организуйте разгрузку кабеля, поддерживайте минимально допустимый радиус изгиба и исключайте натяжение. Питание подавайте в допустимом диапазоне; для NPN-выходов применяйте корректные подтягивающие резисторы и согласование с входами контроллера. Экранированный кабель прокладывайте вдали от силовых линий и частотных преобразователей, экран заземляйте с одной стороны. Защищайте узел от пыли, влаги, агрессивных сред и стружки, применяйте кожухи и уплотнения. Периодически проверяйте крепеж, состояние муфты, отсутствие люфта и повреждений кабеля; очищайте внешние поверхности мягкой сухой салфеткой, без растворителей и без подачи воды под давлением. После обслуживания контролируйте наличие и фазировку каналов A/B и положение индекса Z.

Примечания по установке

При замене Omron E6B2-CWZ6C 100P/R 2M целесообразно дополнительно проверить корректность настроек контроллера, питание и целостность кабельной линии. Для подбора аналога ориентируйтесь на тип выхода, диапазон питания, разрешение, диаметр вала и посадочные параметры. Детальное подключение выполняйте по паспорту изделия и схеме производителя.

Характеристики

Производитель Omron
Модель Incremental encoder
Тип запчасти Датчик (сенсор) Энкодер (датчик положения / угла / перемещения / скорости)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Энкодер угловой Omron E6B2-CWZ6C 100P/R 2M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Энкодер угловой Omron E6B2-CWZ6C 100P/R 2M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
