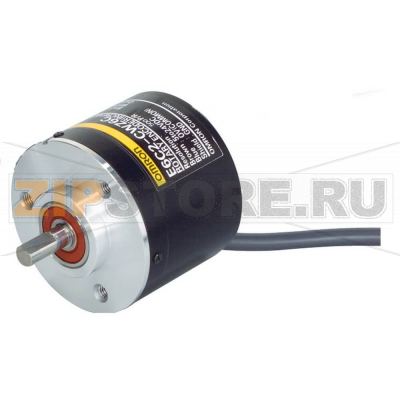

Энкодер угловой Omron E6C2-CWZ5B 100P/R 2M

Каталожный номер E6C2-CWZ5B 100P/R 2M
Розничная цена
229 EUR с НДС
array(34) { ["id"]=> string(6) "426513" ["product_id"]=> string(6) "488784" ["id_1c"]=> NULL ["sku"]=> string(20) "E6C2-CWZ5B 100P/R 2M" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(22639) ["primary_price"]=> string(10) "238.298114" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(22639) ["unconverted_price"]=> float(229.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(22639) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["model"]=> array(1) { [1841]=> string(19) "Incremental encoder" } } }
22 639 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические характеристики

МодельИнкрементальный энкодер
Типоразмер50 мм
Импульсов за оборот100
Выходные сигналыA, B, Z
Диаметр вала6 мм
Напряжение питания12–24 В
Тип выходаPNP
Способ подключенияКабель
Длина кабеля2 м

Omron E6C2-CWZ5B 100P/R 2M — оптический инкрементальный энкодер для задач позиционирования, измерения скорости и обратной связи в системах автоматизации. Устройство формирует квадратурные сигналы и индексный импульс, что обеспечивает стабильный счет и уверенное определение направления вращения. Конструкция рассчитана на длительную работу в промышленной среде при условии правильного монтажа и соблюдения рекомендаций по эксплуатации.

Энкодер Omron E6C2-CWZ5B 100P/R 2M устанавливается на вал механизма через компенсирующую муфту и подключается к входам контроллера или привода. При корректной юстировке и фиксации кабеля обеспечивается точная и повторяемая обратная связь, достаточная для большинства стандартных приводных и конвейерных приложений.

Типичные причины поломок

  • Механические нагрузки на вал: превышение допустимых радиальных и осевых усилий, использование жесткой муфты, перекос при установке, ударные воздействия, вибрации, износ подшипников.
  • Электрические факторы: неправильная полярность или уровень питания, импульсные перенапряжения от индуктивных нагрузок, недостаточное экранирование и заземление, электростатические разряды.
  • Повреждение кабеля: заломы, чрезмерное растяжение, малый радиус изгиба, попадание масла/влаги через нарушенную изоляцию или гермоввод.
  • Загрязнение и среда: пыль, стружка, аэрозоли СОЖ, конденсат; попадание частиц внутрь при нарушении уплотнений.
  • Естественный износ оптических компонентов при длительной эксплуатации, перегрев из‑за неблагоприятного температурного режима.

Как понять, что запчасть вышла из строя

  • Отсутствие импульсов на одном или нескольких каналах, пропуски отсчетов, нестабильная частота при равномерном вращении.
  • Нарушение квадратуры: неверная фазировка каналов A/B, спонтанная смена направления счета на контроллере.
  • Отсутствие индексного импульса Z либо его непредсказуемое появление.
  • Аварийные сообщения привода/ПЛК по каналу датчика, невозможность достичь позиции, дрейф позиции при стоящем валу.
  • Аномальный нагрев корпуса, повышенный шум или люфт вала, биение.
  • Реакция сигнала на касание или шевеление кабеля, что указывает на внутренний обрыв или плохой контакт.

Рекомендации по уходу и эксплуатации

  • Монтаж через эластичную компенсирующую муфту, строгая соосность, исключение осевых и радиальных перегрузок. Не использовать вал энкодера как опору для ремней/шкивов.
  • Надежная фиксация и разгрузка кабеля от натяжения, соблюдение минимального радиуса изгиба, защита от заломов и подвижных узлов.
  • Использование экранированного кабеля, корректное заземление экрана (обычно со стороны контроллера), разделение силовой и сигнальной проводки, подавление помех на индуктивных нагрузках (диоды, RC-снабберы, варисторы).
  • Соблюдение рабочего температурного диапазона, защита от пыли, влаги и агрессивных аэрозолей; при необходимости — установка защитного кожуха.
  • Регулярный осмотр: состояние муфты и крепежа, отсутствие люфта вала, целостность изоляции и гермовводов, чистота оптической зоны (без разборки устройства).
  • Периодическая диагностика: проверка питания мультиметром, контроль форм сигналов A/B/Z осциллографом или счетчиком, сравнение с эталонным устройством.
  • При замене Omron E6C2-CWZ5B 100P/R 2M подбирать совместимые параметры интерфейса и механического исполнения, а также согласовывать тип выходов с входами контроллера.

Корректный монтаж и профилактика позволяют значительно продлить срок службы Omron E6C2-CWZ5B 100P/R 2M и сохранить точность обратной связи. При выявлении признаков неисправности целесообразно оперативно выполнить диагностику и заменить датчик, чтобы избежать простоев оборудования и некорректной работы привода.

Характеристики

Производитель Omron
Тип запчасти Кабель
Модель Incremental encoder
