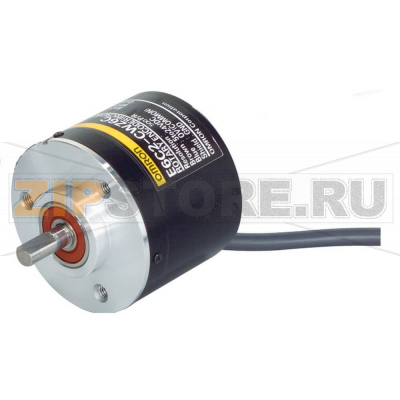

Энкодер угловой Omron E6C2-CWZ6C 500P/R 2M

Каталожный номер E6C2-CWZ6C 500P/R 2M
Розничная цена
229 EUR с НДС
array(34) { ["id"]=> string(6) "426523" ["product_id"]=> string(6) "488794" ["id_1c"]=> NULL ["sku"]=> string(20) "E6C2-CWZ6C 500P/R 2M" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(22639) ["primary_price"]=> string(10) "238.298114" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(22639) ["unconverted_price"]=> float(229.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(22639) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["model"]=> array(1) { [1841]=> string(19) "Incremental encoder" } } }
22 639 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические характеристики

МодельИнкрементальный энкодер
Габаритный размер50 мм
Импульсов за оборот500
Сигнальные выходыA, B, Z
Диаметр вала6 мм
Напряжение питания5–24 В
Тип выходаNPN
Способ подключенияКабель
Длина кабеля2 м

Энкодер угловой Omron E6C2-CWZ6C 500P/R 2M — надежный инкрементальный датчик для точного контроля скорости и положения в промышленной автоматике. Устройство формирует квадратурные сигналы каналов A и B с индексным импульсом Z на один оборот, что упрощает нулевую синхронизацию и обратную связь привода. Модель применяется в приводных системах, конвейерах, упаковочных машинах, ЧПУ и задачах позиционирования, где требуется стабильная дискретизация и корректный подсчет импульсов в широком диапазоне условий.

Применение

Omron E6C2-CWZ6C 500P/R 2M устанавливают на валы электродвигателей, редукторов и осей механизмов через эластичные муфты. Датчик помогает отслеживать скорость, направление вращения и угол поворота для ПЛК, частотных преобразователей и сервоусилителей. Используется в циклических операциях, где необходима повторяемость и контроль цикла.

Признаки неисправности

  • Потеря или «дребезг» импульсов, скачки счета, нестабильные показания контроллера.
  • Пропадание индексного импульса Z на одном обороте.
  • Неправильное определение направления (каналы A и B теряют фазовый сдвиг).
  • Периодические «обрывы» сигнала при вибрации или нагреве.
  • Повышенный шум в линиях связи, зависимость работы от положения кабеля.
  • Аномальный нагрев корпуса, посторонние звуки от подшипников.

Типичные причины поломок

  • Механическая перегрузка: несоосность и чрезмерные радиальные/осевые нагрузки на вал энкодера, жесткая муфта.
  • Удары и вибрация, повреждение диска/оптики, износ подшипников.
  • Попадание влаги, масла, пыли внутрь корпуса, агрессивная химическая среда.
  • Неправильная схема подключения, переполюсовка, перенапряжение, наводки от силовых линий.
  • Повреждение кабеля: переломы жил, надлом у ввода, ослабление экрана.
  • Естественное старение источника света у оптических моделей при высокой температуре.

Диагностика

  • Проверить питание на клеммах энкодера и общую «землю» с контроллером.
  • Осмотреть кабель, разъемы и ввод: нет ли перегибов, надрывов, следов масла/влаги.
  • Оценить сигналы A, B, Z осциллографом: амплитуда, форма, наличие фазового сдвига и индексного импульса на оборот.
  • Разнести сигнальные и силовые линии, проверить экранирование и наличие подтягивающих резисторов согласно входам контроллера.
  • Проконтролировать механическую часть: люфт, несоосность, плавность вращения, состояние муфты и опор.

Рекомендации по монтажу и эксплуатации

  • Использовать эластичную муфту, компенсирующую несоосность; не нагружать вал энкодера.
  • Соблюдать соосность при установке, избегать ударов по валу.
  • Организовать разгрузку кабеля от натяжения и изгибов у ввода, исключить крутые переломы.
  • Прокладывать сигнальные кабели отдельно от силовых, применять экран и правильное заземление.
  • Ставить защиту от перенапряжений и помех при наличии рядом индуктивных нагрузок.
  • Соблюдать допустимые условия окружающей среды и степень защиты, указанную в паспорте.

Уход и профилактика

  • Периодически проверять крепеж, муфту и отсутствие люфтов.
  • Осматривать кабель и уплотнения, своевременно заменять поврежденные участки.
  • Очищать корпус от пыли и загрязнений сухой мягкой салфеткой, избегать агрессивных растворителей и струй под давлением.
  • Контролировать стабильность питания и качество сигнала; при первых признаках «дребезга» сигнала проверять экран и заземление.
  • При простоях защищать узел от конденсата и резких перепадов температуры.

Соблюдение рекомендаций монтажа и профилактики продлевает ресурс Omron E6C2-CWZ6C 500P/R 2M и сохраняет точность измерений в течение всего срока эксплуатации.

Характеристики

Производитель Omron
Тип запчасти Кабель
Модель Incremental encoder



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Энкодер угловой Omron E6C2-CWZ6C 500P/R 2M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Энкодер угловой Omron E6C2-CWZ6C 500P/R 2M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
