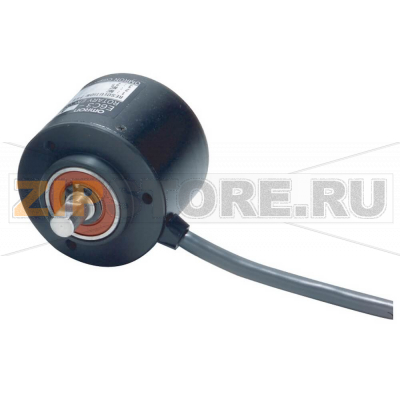

Энкодер угловой Omron E6C3-CWZ5GH 1000P/R 2M

Каталожный номер E6C3-CWZ5GH 1000P/R 2M
Розничная цена
383 EUR с НДС ≈ 37 751 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические характеристики

МодельИнкрементальный энкодер
Типоразмер50 мм
Импульсов на оборот1000
Выходные сигналыA, B, Z
Диаметр вала8 мм
Напряжение питания12–24 В
Тип выходаPNP/NPN
Способ подключенияКабель
Длина кабеля2 м

Инкрементальный энкодер Omron E6C3-CWZ5GH 1000P/R 2M применяется для обратной связи по положению и скорости в промышленной автоматике. Устройство формирует импульсные сигналы по каналам A/B с фазовым сдвигом и индексный импульс Z, что упрощает точное позиционирование и синхронизацию. Конструкция ориентирована на стабильную работу в условиях вибрации, запыленности и переменных температур при соблюдении правил монтажа и эксплуатации.

Omron E6C3-CWZ5GH 1000P/R 2M интегрируется с ПЛК, сервоприводами и частотными преобразователями, подходит для конвейерных линий, упаковочного и печатного оборудования, станков и систем дозирования. Вал 8 мм удобен для сопряжения с распространенными муфтами, а кабель 2 м упрощает прокладку до клеммных коробок или шкафов управления. Для корректной работы важно обеспечить соосность с валом машины, использовать подходящую муфту и соблюдать рекомендуемые нагрузки на вал.

Причины поломок

  • Механическая перегрузка и несоосность: избыточные радиальные/осевые нагрузки, жесткая или перетянутая муфта, ударные воздействия приводят к износу подшипников и повреждению диска.
  • Воздействие среды: попадание влаги, пыли, агрессивных химикатов, а также конденсат при резких перепадах температуры.
  • Нарушения электромонтажа: переполюсовка, перенапряжения, наводки от силовых кабелей, отсутствие экранирования и заземления.
  • Кабельные дефекты: перегибы ниже допустимого радиуса, повреждение изоляции, натяжение без разгрузки усилия.
  • Длительная эксплуатация: естественный износ подшипников, вибрации и микролюфты в соединениях.

Как понять, что запчасть вышла из строя

  • Пропадание импульсов на одном из каналов, нестабильный уровень сигнала, «дрожание» счетчика или выпадение индекса Z.
  • Ошибки привода/ПЛК: сообщения о потере обратной связи, рассинхронизация, рывки скорости, ложные срабатывания при наборе оборотов.
  • Механические признаки: повышенный шум или нагрев корпуса, ощутимый люфт вала, следы задевания муфты.
  • Аномалии на осциллографе/логическом анализаторе: искаженная форма импульсов, нестабильная амплитуда, нарушение фазового сдвига между A и B.
  • При прозвонке: несоответствие цепей питания и «земли», обрыв или короткое замыкание в кабеле.

Рекомендации по эксплуатации и уходу

  • Монтаж: обеспечивать точную соосность, использовать эластичную муфту, не допускать превышения допустимых нагрузок на вал. Фиксацию выполнять без перекосов и перетягов.
  • Кабель: соблюдать минимальный радиус изгиба, применять разгрузку натяжения, прокладывать отдельно от силовых линий или использовать экранирование с корректным заземлением.
  • Электрика: защищать питание от перенапряжений и импульсных помех, соблюдать полярность и тип выхода, рекомендованы фильтры/супрессоры.
  • Среда: защищать энкодер от прямого воздействия влаги и агрессивных сред, при мойке оборудования использовать защитные кожухи, не направлять струю на уплотнения.
  • Осмотр: периодически проверять крепеж, состояние муфты и отсутствие люфта, контролировать отсутствие повреждений кабеля и разъемов.
  • Чистка: удалять пыль сухой мягкой тканью, не применять растворители и абразивы; не разбирать устройство вне сервисного центра.
  • Профилактика: планово проверять качество сигналов A/B/Z на входе контроллера, отслеживать уровень вибрации и температуры в узле.

При замене обращайте внимание на совместимость по типу выхода, числу импульсов, диаметру вала и напряжению питания. Omron E6C3-CWZ5GH 1000P/R 2M хорошо подходит в качестве штатной запчасти в системах, где требуется надежная и стабильная импульсная обратная связь.

Характеристики

Производитель Omron
Модель Incremental encoder
Тип запчасти Датчик (сенсор) Энкодер (датчик положения / угла / перемещения / скорости)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Энкодер угловой Omron E6C3-CWZ5GH 1000P/R 2M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Энкодер угловой Omron E6C3-CWZ5GH 1000P/R 2M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
