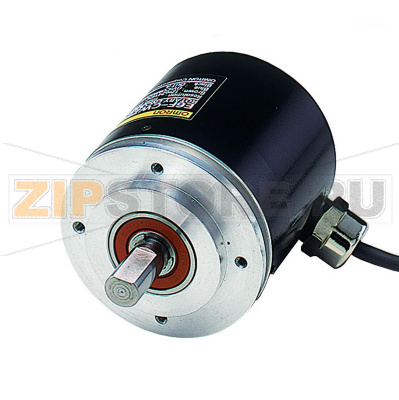

Энкодер угловой Omron E6F-CWZ5G 1000P/R 2M

Каталожный номер E6F-CWZ5G 1000P/R 2M
Розничная цена
629 EUR с НДС ≈ 62 054 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Энкодер инкрементальный

Технические характеристики

Модель Инкрементальный энкодер
Габарит 60 мм
Импульсов за оборот 1000
Выходные сигналы A, B, Z
Диаметр вала 10 мм
Напряжение питания 12–24 В
Тип выхода PNP/NPN
Способ подключения Кабель
Длина кабеля 2 м

Энкодер Omron E6F-CWZ5G 1000P/R 2M — решение для систем позиционирования и контроля скорости в промышленной автоматике. Он устанавливается на валы электродвигателей, редукторов и осей станков, формируя стабильный поток импульсов для ПЛК, ЧПУ и приводов. Благодаря стандартизированному исполнению и удобному кабельному подключению энкодер легко интегрируется в существующие узлы без доработки механики.

Типичные области применения Omron E6F-CWZ5G — конвейерные линии, упаковочные и дозировочные машины, металлообработка, робототехника, складская логистика и прочие установки, где важны повторяемость, корректный подсчет импульсов и контроль направления вращения. Квадратурная пара сигналов с индексным импульсом обеспечивает надежную обратную связь при реверсах, ускорениях и торможениях.

Как понять, что запчасть вышла из строя? На практике обращают внимание на следующие признаки: нестабильный счет, «дрожание» показаний на низких оборотах, пропуски или «лишние» импульсы, периодическое исчезновение одного из каналов, неверное определение направления, отсутствие индексного импульса, повышенный нагрев корпуса, посторонний механический шум и люфт вала, повреждения или надломы кабеля. В системе это проявляется ошибками позиционирования, аварийными остановами привода, сообщениями ПЛК о потере сигнала или рассинхронизации.

Основные причины поломок инкрементальных энкодеров включают:

  • Механические перегрузки: перекос и несоосность, чрезмерные радиальные/осевые нагрузки на вал, ударные нагрузки, жесткая муфта вместо компенсирующей.
  • Неблагоприятная среда: пыль, стружка, охлаждающие жидкости, конденсат и влага, сильная вибрация.
  • Электрические факторы: неправильное подключение, переполюсовка, скачки и помехи питания, наводки от силовых кабелей, плохое заземление.
  • Износ и старение: деградация оптоэлементов, подшипников, нарушение герметичности, усталость кабеля и излом жил у ввода.

Диагностика включает проверку питания в допустимых пределах, анализ формы сигналов осциллографом (устойчивая амплитуда, корректная квадратура), контроль наличия индексного импульса, тест целостности кабеля и экрана, оценку биения и люфта вала. Полезно временно снизить скорость и проверить, исчезают ли сбои при равномерном вращении; это помогает отличить электрические помехи от механических проблем.

Рекомендации по уходу и эксплуатации:

  • Обеспечивайте точную соосность и используйте эластичную муфту, чтобы компенсировать небольшие смещения и снизить нагрузку на подшипники.
  • Защищайте узел от абразивной пыли и влаги кожухами и уплотнениями, соблюдая требования производителя к условиям эксплуатации.
  • Прокладывайте сигнальные линии отдельно от силовых, применяйте экранированный кабель, выполняйте качественное заземление и устанавливайте защиту от перенапряжений.
  • Исключайте излишнее натяжение и кручение кабеля, соблюдайте минимальный радиус изгиба, используйте разгрузку натяжения и надежную фиксацию.
  • Периодически осматривайте крепеж, состояние вала, наличие люфта и посторонних шумов, проверяйте целостность изоляции и экрана кабеля, очищайте корпус мягкой сухой салфеткой.
  • При замене сверяйте тип выхода, протокол сигналов и посадочные размеры с требованиями системы; после монтажа проверяйте направление каналов и индекс.

Соблюдение указанных практик продлевает ресурс энкодера Omron E6F-CWZ5G 1000P/R 2M и повышает надежность всей системы привода. Грамотный монтаж, корректное электрическое подключение и регулярный профилактический осмотр — основные факторы, предотвращающие непредвиденные простои и сбои в позиционировании.

Характеристики

Производитель Omron
Модель Incremental encoder
Тип запчасти Датчик (сенсор) Энкодер (датчик положения / угла / перемещения / скорости)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Энкодер угловой Omron E6F-CWZ5G 1000P/R 2M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Энкодер угловой Omron E6F-CWZ5G 1000P/R 2M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
