Система WAGO-I/O-SYSTEM 750 может использоваться в судостроении и при возведении береговых и морских сооружений (например, рабочие платформы, наливные терминалы). Это возможно благодаря сертификации в соответствии со стандартами ведущих классификационных обществ, таких как Германский Ллойд и Регистр Ллойда. Надлежащее функционирование системы обеспечивается использованием данного модуля защиты от перенапряжения: он фильтрует 24‑вольтное питание системы и оснащен ограничителем перенапряжений. Версии с усиленной изоляцией оптимизированы для систем с контролем изоляции.
750-626/020-000
750-626
Технические данные
| Тип сигнала | Напряжение |
| Напряжение сигнала | 24 В DC |
| Напряжение системного питания | 24 В DC (−25 … +30 %); через уровень проводки (соединение CAGE CLAMP®) |
| Напряжение полевого питания | 24 В DC (−25 … +30 %); через шунтирующие контакты питания (подвод через CAGE CLAMP®; передача через пружинный контакт) |
| Количество выходных шунтирующих контактов питания | 2 |
| Токовая нагрузочная способность шунтирующих контактов питания | 10 A |
| Ток через системное напряжение (макс.) | 1,5 A (1 A до аппаратной версии 04) |
Данные соединения

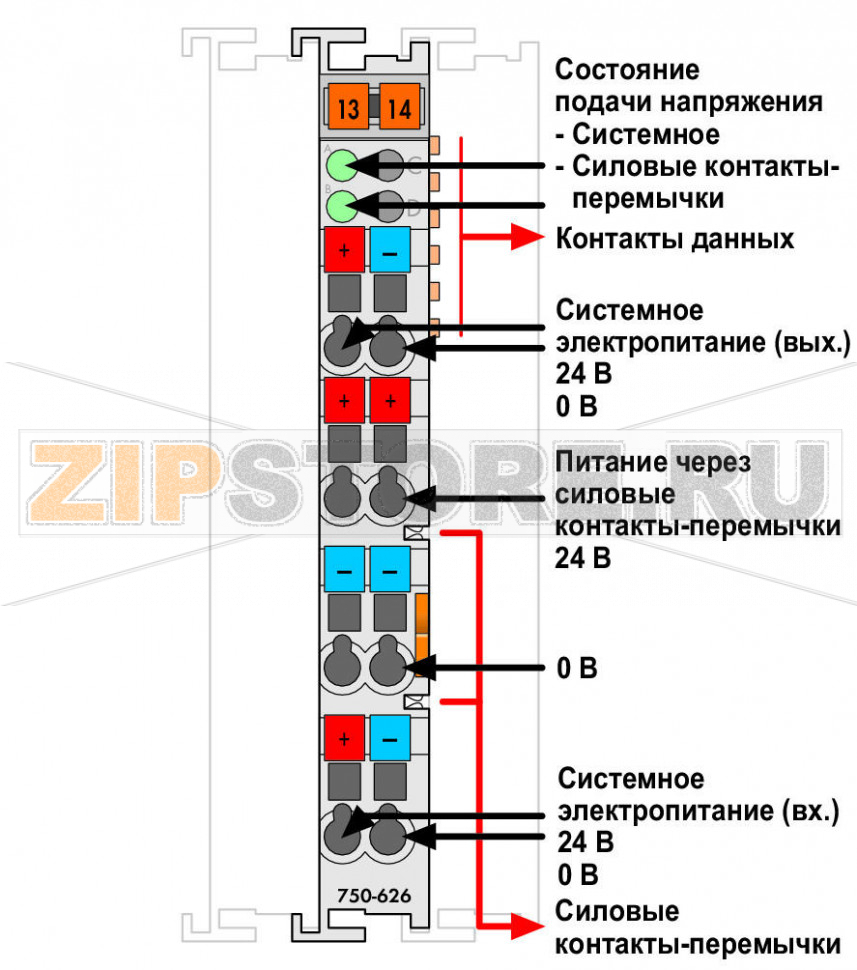

| Технология подключения: полевое питание | 4 × CAGE CLAMP® |
| Технология подключения: системное питание | 4 × CAGE CLAMP® |
| Тип подключения (1) | Системное/полевое питание |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / AWG 28 … 14 |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / AWG 28 … 14 |
| Длина зачистки изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
Геометрические данные
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Высота от верхней кромки DIN‑рейки 35 мм | 62,6 мм / 2.465 inch |
Механические данные
| Тип монтажа | DIN‑рейка 35 мм |
Материалы
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,247 MJ |
| Вес | 49,6 g |
| Маркировка соответствия | CE |
Эксплуатационные условия
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, морские применения |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑4, морские применения |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
Коммерческие данные
| Группа товаров | 15 (удаленный ввод/вывод) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454393977 |
| Код ТН ВЭД | 85389091890 |

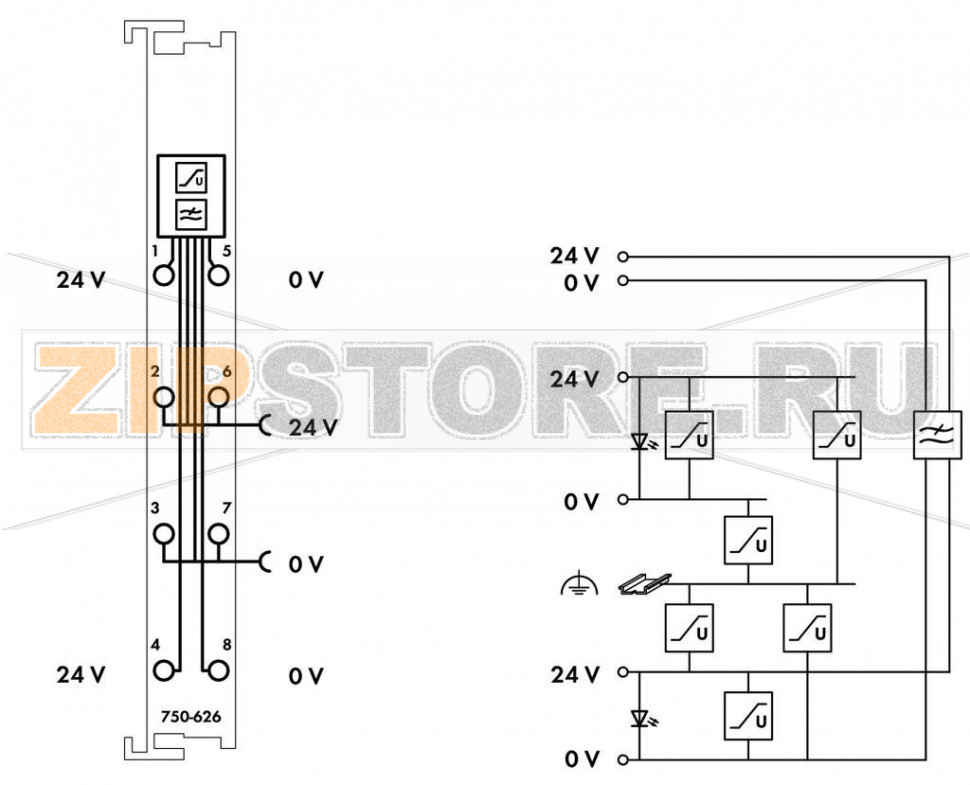

Фильтр питания Wago 750-626 — модуль для обеспечения стабильного и защищенного питания узлов WAGO-I/O-SYSTEM 750, в том числе в судовых и прибрежных установках. Его задача — подавление помех, ограничение перенапряжений и снижение взаимного влияния между системным и полевым питанием. Применение фильтра целесообразно там, где присутствуют импульсные нагрузки, частотные преобразователи, длинные линии питания и повышенные требования к электромагнитной совместимости. Конструктивно модуль устанавливается на DIN‑рейку и включается последовательно в цепь питания шинных модулей, сохраняя непрерывность распределения питания через шунтирующие контакты.
В корабельных и промышленных системах фильтр питания; тока; светло-серые Wago 750-626 помогает выдерживать требования к ЭМС и надежности, снижая уровень высокочастотных наводок и ограничивая выбросы напряжения, возникающие при коммутации индуктивных нагрузок. Наличие версий с усиленной изоляцией делает модуль пригодным для сетей с контролем изоляции, что важно для морских применений и разветвленных распределенных систем.
Типичные причины отказов
Как понять, что модуль вышел из строя
Рекомендации по эксплуатации и уходу
Соблюдение этих рекомендаций продлевает срок службы Wago 750-626 и поддерживает стабильность всей системы ввода‑вывода. При признаках отказа модуль следует оперативно вывести из эксплуатации и заменить, предварительно подтвердив диагноз измерениями и осмотром клеммных соединений.
