Система WAGO?I/O-SYSTEM 750 XTR также может использоваться в судостроении, при возведении береговых и морских сооружений (напр., рабочие платформы, наливные сооружения). Это возможно на основании сертификации в соответствии со стандартами таких ведущих агентств, как Германский Ллойд и Регистр Ллойда. Надлежащее функционирование системы гарантируется (сертифицируется) благодаря использованию данного модуля защиты от перенапряжения. Это также относится к модулям ввода-вывода XTR, используемым в подстанциях и (или) в системах телеуправления. Для подачи питания необходимы следующие модули: сетевой фильтр 750-626/040-000 (питание системы и полевых устройств) или сетевой фильтр полевых устройств 750-624/040-001 (только питание полевых устройств).

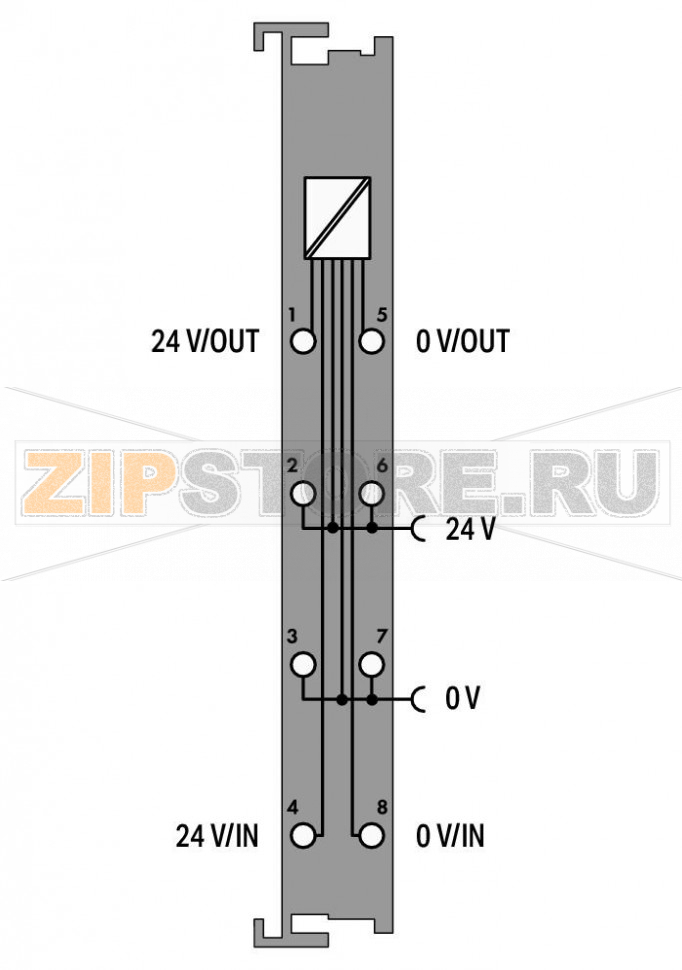

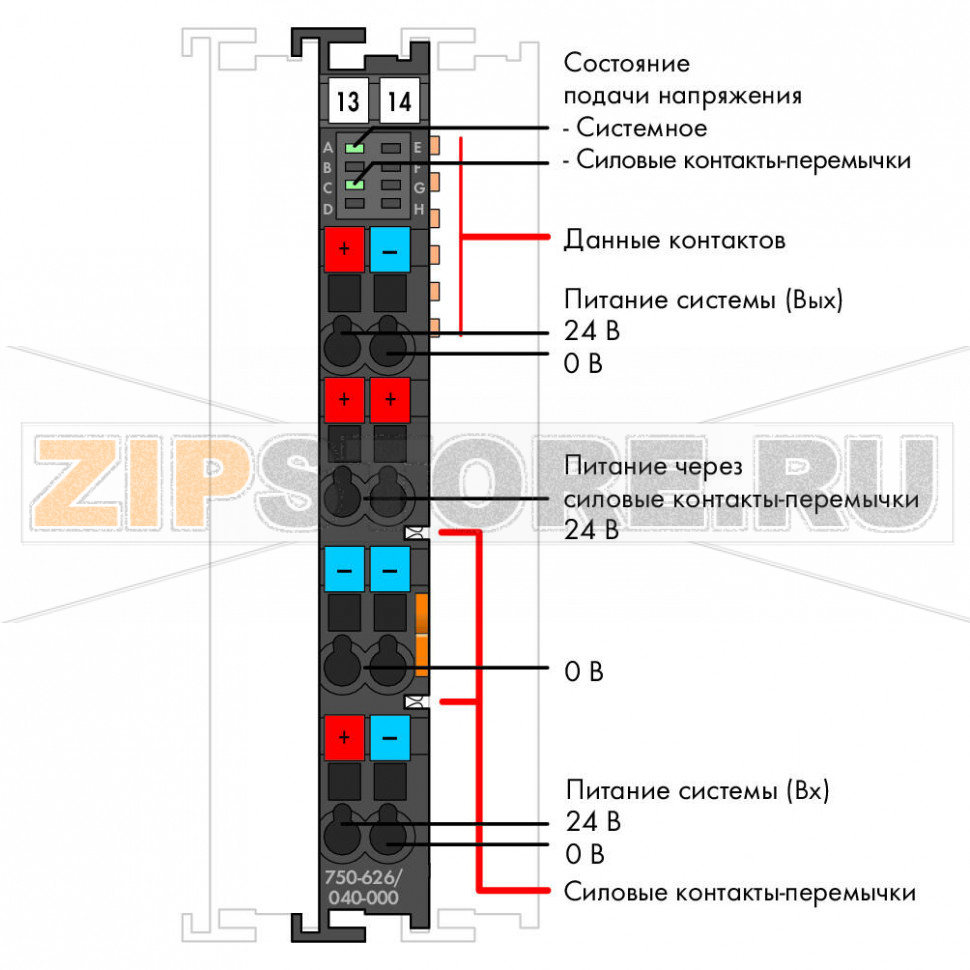

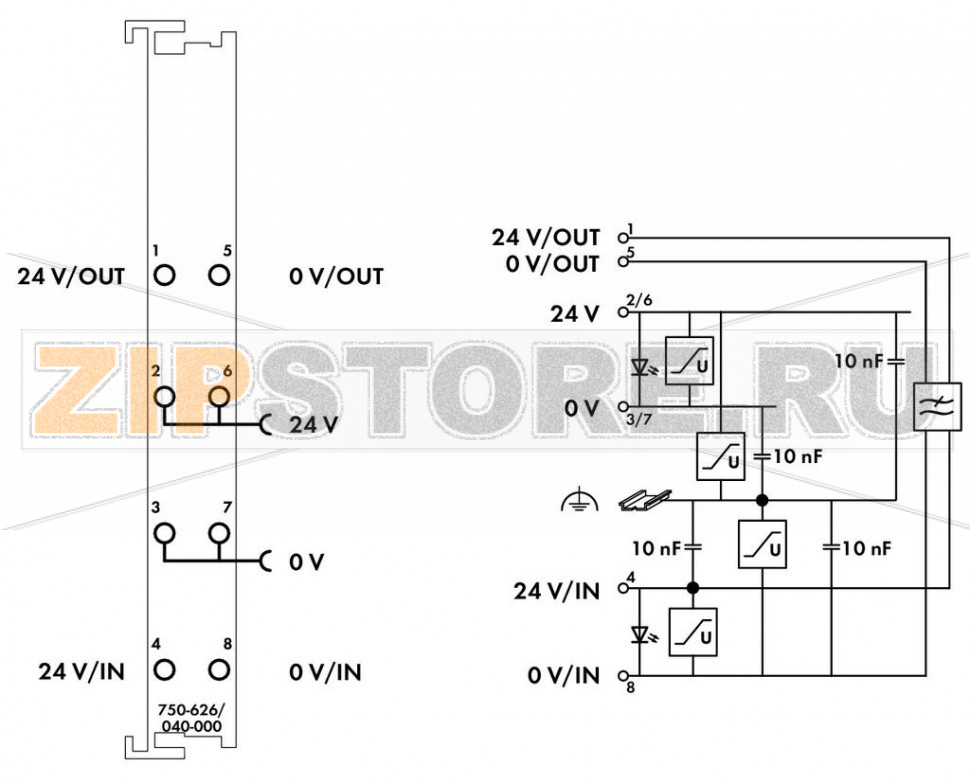

Сетевой фильтр WAGO 750-626/040-000 фильтрует 24-вольтное питание системы и оснащен устройством ограничения перенапряжений. Сетевой фильтр также может использоваться в качестве модуля питания.
Модуль идеально подходит для использования в жестких условиях окружающей среды:
- значительно увеличенный температурный диапазон
- повышенная диэлектрическая прочность и устойчивость к электромагнитным помехам
- повышенная виброустойчивость
Технические данные
| тип сигнала | Voltage |
| Type of signal voltage | DC 24 V |
| System supply voltage | DC 24 V(-25 … +30 %); via wiring level (CAGE CLAMP® connection) |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts (power supply via CAGE CLAMP®connection; transmission via spring contact); Specified values for surrounding air temperature: +15 … +35 °C; for ?40 … +55 °C: 24 V (?25 … +20 %); for +55 … +70 °C: 24 V (?25 … +10 %); Lower limit in all temperature ranges: ?27.5 % (including 15 % residual ripple) |
| расчетное импульсное напряжение | 1 kV |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
| Ток через системное напряжение (макс.) | 1,5 А |
Данные соединения
| Connection technology: field supply | 4 x CAGE CLAMP® |
| Connection technology: system supply | 4 x CAGE CLAMP® |
| Connection type (1) | System/field supply |
| Размеры одножильных проводников | 0,25 … 2,5 mm? / 24 … 14 AWG |
| Тонкие многожильные проводники | 0,25 … 2,5 mm? / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 67,8 mm / 2.669 inch |
| Length from upper-edge of DIN-35 rail | 60,6 mm / 2.386 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | темно-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 54,5 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Ударопрочность | acc. to IEC 60068-2-27 (15g/11 ms/half-sine/1000 shocks; 25g/6 ms/1000 shocks), EN 50155, EN 61373 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 50121-3-2, -4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС - излучение помех | acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821460190 |
| Customs tariff number | 85389091890 |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
