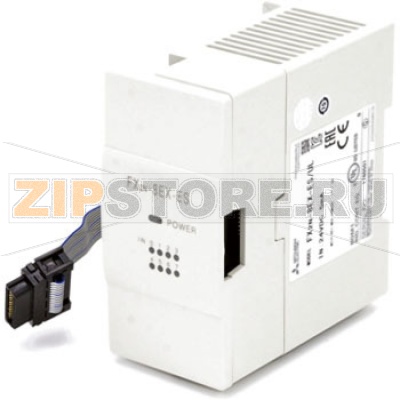

Модуль дискретный Mitsubishi Electric FX2N-8EX-ES/UL

Описание товара

Назначение и область применения

FX2N-8EX-ES/UL — дискретный модуль ввода для расширения функциональности контроллеров семейства Mitsubishi Electric FX2N. Он добавляет восемь каналов цифрового ввода и применяется для подключения кнопок, концевых выключателей, датчиков с транзисторным выходом и других двоичных сигналов. Модуль устанавливается справа от базового ПЛК и интегрируется в системную шину без дополнительных интерфейсов. Решение подходит для компактных шкафов автоматики в машиностроении, упаковке, HVAC, локальных станциях и прочих задач, где требуется нарастить количество дискретных входов без замены контроллера.

Особенности монтажа и подключения

Модуль FX2N-8EX-ES/UL монтируется на DIN-рейку или в корпус шкафа, соединяется с базовым ПЛК правым боковым разъемом. Вводы рассчитаны на промышленный 24 V DC, тип подключения определяется схемой (с общим «COM»), что позволяет использовать датчики типа PNP или NPN при корректной организации общих проводов. На лицевой панели предусмотрены индикаторы состояния входов для быстрой проверки. Для стабильной работы требуется корректное заземление и качественный источник питания 24 V для датчиков.

Типичные причины отказов

• Перенапряжение на входах (ошибочное подключение 220 V AC, импульсные броски, молниезащита отсутствует).
• Нарушение полярности или неправильная схема подключения «COM», вызывающая постоянные токи утечки и перегрев входных цепей.
• Длительные перегрузки по току вследствие некорректного согласования с датчиками или внешними цепями.
• Электромагнитные помехи и наводки из-за отсутствия экранирования и земли, длинные неэкранированные линии.
• Влага, конденсат, агрессивная пыль, что приводит к коррозии и токопроводящим дорожкам.
• Механические воздействия: вибрация, удар, ослабленные клеммы, приводящие к искрению и локальному повреждению.
• Статическое электричество (ESD) при обслуживании без средств защиты.

Как понять, что запчасть вышла из строя

• Индикатор входа не загорается при гарантированно поданном 24 V DC на соответствующий канал, при этом датчик и кабель исправны.
• Индикатор горит, но состояние входа не отображается в диагностике ПЛК (несоответствие между LED и программным статусом).
• Нестабильная работа: «дребезг» и ложные срабатывания при корректном уровне сигнала и экранировании.
• Одновременный отказ группы входов, связанной с общим «COM», после перенапряжения или короткого замыкания.
• Признаки физического повреждения: запах гари, потемневшие участки платы, следы коррозии, сильный нагрев корпуса.

Быстрая проверка: подайте на вход эталонные 24 V DC через тестовый выключатель, проверьте соответствующий LED и состояние в онлайне контроллера. При сомнениях временно замените FX2N-8EX-ES/UL на заведомо исправный модуль — если проблема исчезает, исходный модуль неисправен. Также исключите обрыв/перелом кабеля и ошибку «COM».

Рекомендации по уходу и эксплуатации

• Обеспечьте чистоту и вентиляцию шкафа. Периодически удаляйте пыль сухим воздухом; избегайте влажной очистки.
• Поддерживайте стабильное питание 24 V DC с фильтрацией. Используйте источники с низким уровнем пульсаций.
• Применяйте защиту от перенапряжений: варисторы/TVS на линиях, разрядники, модульные ограничители на вводе.
• Экранируйте и правильно заземляйте линии от индуктивных датчиков и длинных трасс. Разносите силовые и сигнальные кабели.
• Регулярно подтягивайте винтовые клеммы с моментом по паспорту, проверяйте отсутствие следов нагрева и окислов.
• Периодически выполняйте диагностику в ПЛК: проверяйте соответствие статусов входов и событий технологического процесса.
• Соблюдайте температурно-влажностный режим шкафа, исключайте конденсат. При необходимости используйте обогреватели/осушители.
• При обслуживании разряжайтесь от статики и отключайте питание. Не допускайте касания плат без ESD-защиты.
• На индуктивных нагрузках используйте демпфирующие цепи (диоды, RC-снабберы) для снижения помех на входных цепях.

Советы по эксплуатации и замене

• Перед заменой FX2N-8EX-ES/UL зафиксируйте схему проводки, пометьте кабели и общие «COM», чтобы исключить ошибки при повторном подключении.
• После установки выполните тест каждого канала с эталонным сигналом, проверьте отображение в программе и индикацию на лице панели.
• Храните резервный модуль в сухом месте в антистатической упаковке, избегайте больших перепадов температуры.

Соблюдение указанных рекомендаций позволяет повысить надежность работы FX2N-8EX-ES/UL, снизить риск отказов и упростить диагностику при возникновении неисправностей.
