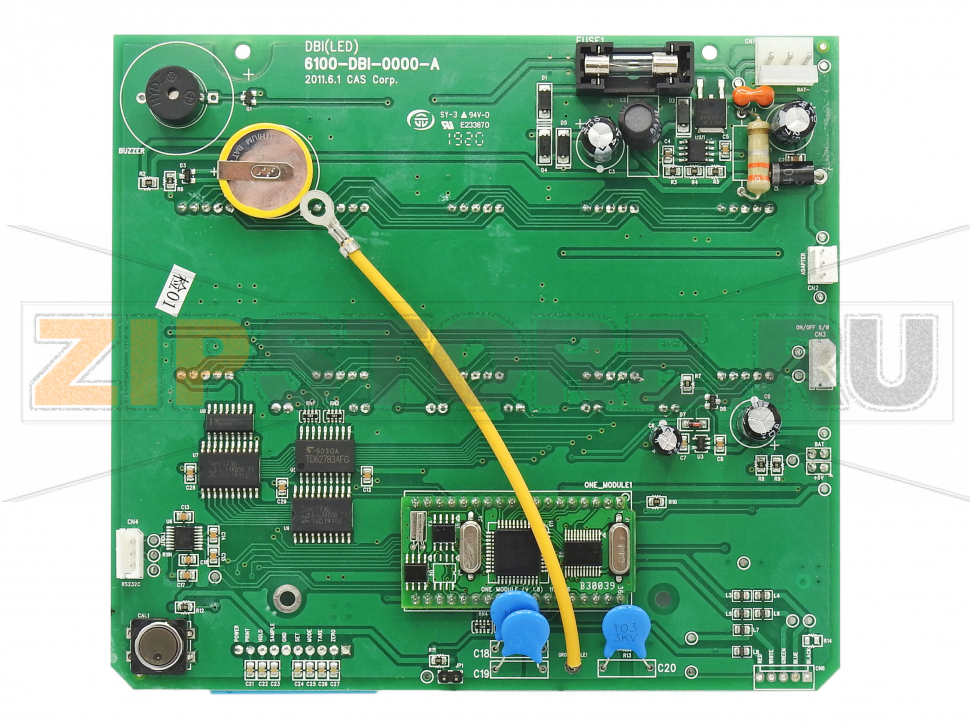

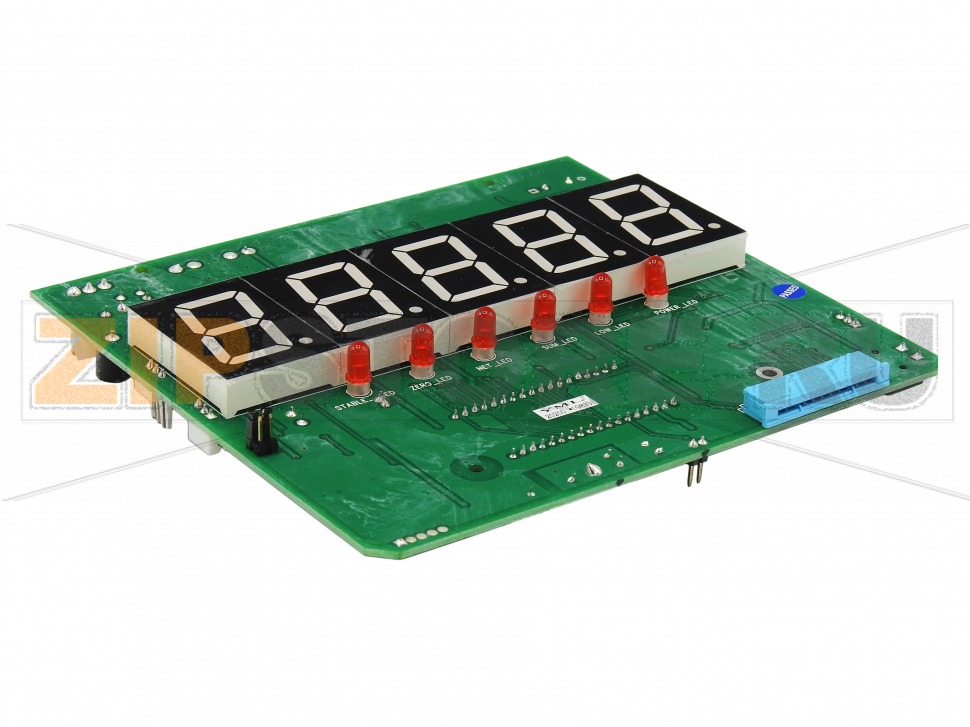

Главная плата с LED дисплеем (светодиодный) для весов CAS DB II-150E

Описание товара

Главная плата с LED дисплеем (светодиодный) для весов CAS DB II-150E — узел, объединяющий электронику управления весами, аналого-цифровое преобразование сигнала тензодатчика, клавиатурный интерфейс, питание и индикацию. От корректной работы этой платы зависят точность взвешивания, стабильность нуля, работа функций тарирования, суммирования и сервисных режимов. Узел предназначен для модификаций DB II-150E с LED-индикатором (не для версий с LCD), что важно учитывать при подборе запчасти.

Назначение и совместимость

Данный модуль устанавливается в напольные и платформенные весы серии CAS DB II-150E и обеспечивает обработку сигнала тензодатчика, управление ярким светодиодным табло, считывание нажатий клавиш и обмен по интерфейсам. Конструктивно плата имеет разъемы для тензодатчика, клавиатуры, питания, индикации и, в зависимости от ревизии, коммуникационного порта. Для корректной замены рекомендуется сверять ревизию платы, тип индикации (LED), а также совместимость разъемов с родной проводкой.

Признаки неисправности

• Полное отсутствие индикации при исправном блоке питания и кабеле.
• Частично «выбитые» сегменты LED, мигание или нестабильная яркость.
• Ошибки при включении, невозможность пройти самотест, зависание.
• Плавающие показания, дрейф нуля, сильный шум на весах при неподвижной платформе.
• Не реагируют кнопки или срабатывают с задержкой/самопроизвольно.
• Посторонние звуки (писк) от платы, нагрев отдельных элементов.

Распространенные причины поломок

• Перепады напряжения, подключение неподходящего адаптера питания, отсутствие защиты от бросков.
• Попадание влаги, конденсат, коррозия дорожек и разъемов.
• Механические нагрузки: удары, вибрации, деформация корпуса.
• Статическое электричество при подключении тензодатчика или клавиатуры без разрядки.
• Длительная работа в запыленной среде с перегревом элементов питания и драйверов индикации.
• Окисление/ослабление контактных групп, повреждение шлейфов и проводов.

Как понять, что вышла из строя именно плата

• Питание в норме: измерено штатное напряжение на входе, но индикации нет — вероятен сбой платы или драйвера LED.
• Сегменты отсутствуют одинаково во всех режимах — проблема в плате индикации/драйверах, а не в прошивке.
• Шумы и дрейф показаний при исправном тензодатчике и экранированном кабеле указывают на неисправность АЦП или цепей заземления платы.
• Кнопки «молчат», но шлейф и клавиатура заведомо исправны — вероятна неисправность контроллера опроса.
• Плата перегревается или видны следы подгорания, вспученные конденсаторы, зеленый налет — аппаратный дефект платы.

Рекомендации по уходу и эксплуатации

• Использовать стабилизированный источник питания согласно паспорту, по возможности через сетевой фильтр/защиту от перенапряжения.
• Предотвращать попадание влаги, регулярно удалять пыль сухой щеткой; не применять агрессивные жидкости.
• Периодически проверять состояние разъемов и шлейфов, подтягивать крепления, контролировать заземление.
• Соблюдать температурный режим, избегать конденсата при переносе из холода в тепло.
• Раз в регламентный период выполнять калибровку; после замены платы калибровка обязательна.
• При любых работах соблюдать меры ESD: разряд статического электричества, использование антистатических браслетов.

Советы по установке

• Отключить питание, отметить расположение всех разъемов, сфотографировать разводку для обратной сборки.
• Проверить совместимость по типу индикации: данная запчасть для версии CAS DB II-150E с LED дисплеем.
• После монтажа выполнить самотест, проверить стабильность нуля и провести калибровку с эталонными гирями.
• Для поверяемых весов после замены платы может потребоваться метрологическая поверка и пломбирование.

Главная плата с LED дисплеем для CAS DB II-150E возвращает весам полную работоспособность при выходе из строя узла индикации и управления. Корректный подбор по версии и аккуратный монтаж, а также соблюдение условий эксплуатации увеличат срок службы и снизят риск повторных отказов.
