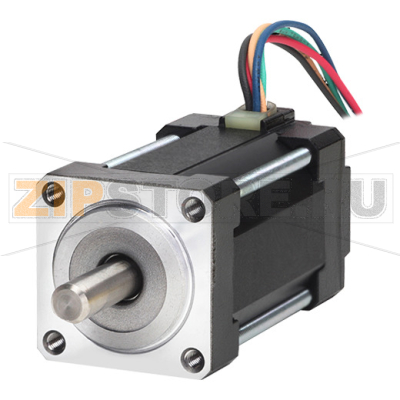

Двигатель шаговый, пятифазный, 2 вала Autonics 02K-S523W

Описание товара

H2400000219 — Двигатель шаговый, пятифазный, 2 вала Autonics 02K-S523W — это привод точного позиционирования для промышленной автоматизации, дозирования, маркировки и мелких механических перемещений. Пятифазная конструкция обеспечивает стабильный крутящий момент на малых скоростях и плавный ход с низкими вибрациями по сравнению с двухфазными аналогами. Два вала позволяют одновременно использовать исполнительный узел и дополнительную оснастку: энкодер, ручку подстройки или датчик обратной связи.

Особенности и назначение

• Пятифазная архитектура для плавности хода и снижения резонансов.
• Два вала: удобство установки энкодера/шкива/муфты без вмешательства в основной привод.
• Работа с совместимыми 5-фазными драйверами Autonics (поддержка микрошагового режима).
• Типичный полный шаг 0,72°; возможно микрошаговое деление для повышения точности (зависит от драйвера).
• Компактный корпус и стандартные монтажные отверстия своей серии для быстрой интеграции.

Области применения

• Позиционирование в упаковочных и дозирующих машинах.
• Подача и протяжка материалов, этикетирование, печать, маркировка.
• Небольшие оси в стендах, лабораторных установках, сборочных конвейерах.
• Приводы механизмов с требованием к повторяемости и низкой скорости.

Как понять, что Autonics 02K-S523W вышел из строя

• Потеря шагов: позиция «уплывает», накопленная ошибка перемещения.
• Снижение тяги: мотор не держит нагрузку, легко останавливается рукой при том же токе.
• Неравномерный ход, рывки, необычный гул или дребезг на привычных режимах.
• Сильный нагрев корпуса, запах гари, потемнение изоляции проводов.
• Осевая/радиальная люфт на валу, шуршание или заедание подшипников.
• Отсутствие удерживающего момента при включенном питании драйвера.
• Аномалии по электрическим измерениям: обрыв/короткое замыкание обмоток, неравномерное сопротивление фаз.

Типичные причины поломок

• Несоответствие драйвера: неверная схема подключения фаз, завышенный ток, отсутствие ограничения тока.
• Длительная работа с блокированным ротором без расчета тепловыделения, перегрев и размагничивание ротора.
• Превышение допустимых радиальных/осевых нагрузок на вал, особенно при натяге ремней или неправильной муфте.
• Резонансные режимы, вибрации, ударные нагрузки, перекосы при монтаже.
• Попадание пыли/влаги, коррозия, повреждение кабеля или разъемов.
• Механическое воздействие на вал (забивка шкивов молотком), деформация посадочных мест.

Рекомендации по эксплуатации и уходу

• Используйте совместимый 5-фазный драйвер, выставляйте ток по паспортной величине мотора.
• Настройте плавные профили разгона/торможения, избегайте резких стартов с высокой нагрузкой.
• Обеспечьте охлаждение: вентиляция, отсутствие теплоизолирующих кожухов без отвода тепла.
• Применяйте гибкие муфты и корректную соосность валов, не превышайте допустимые нагрузки.
• На второй вал Autonics 02K-S523W устанавливайте легкие, сбалансированные узлы (энкодер, малый шкив).
• Фиксируйте кабели и разъемы, избегайте перегибов у ввода, используйте экранированный кабель при необходимости.
• Периодически проверяйте крепеж, наличие люфтов, температуру корпуса в типовых режимах.
• Не разбирайте мотор и не смазывайте подшипники: они не обслуживаемые пользователем.
• Монтаж шкивов/шестерен производите прессом или нагревом посадочной детали, не наносите ударов по валу.

Быстрая самодиагностика

• Проверка обмоток мультиметром: сопротивление однотипных фаз должно быть одинаковым; обрыв или КЗ недопустимы.
• Визуальный осмотр: следы перегрева, повреждения изоляции, загрязнения, конденсат.
• Механика: плавное вращение вала без заеданий при обесточенном состоянии, отсутствие избыточного люфта.

При замене H2400000219 выбирайте оригинальный Autonics 02K-S523W или эквивалент той же серии с идентичными электрическими параметрами и механическим интерфейсом. Корректная настройка драйвера, аккуратный монтаж и регулярный контроль состояния креплений и кабелей значительно продлят срок службы двигателя.
