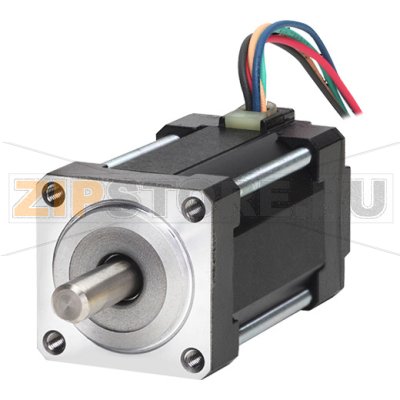

Двигатель шаговый, пятифазный, 2 вала Autonics 04K-S525W

Описание товара

H2400000221 — это промышленная запчасть: двигатель шаговый пятифазный с двумя валами Autonics 04K-S525W. Такой тип привода применяют там, где требуется точное позиционирование, высокая повторяемость хода и стабильная работа на малых скоростях. Пятифазная схема обеспечивает плавный ход с уменьшенной вибрацией по сравнению с двухфазными двигателями, а второй вал упрощает установку энкодера, рукоятки, датчика или маховика для ручной подстройки.

Назначение и особенности

• Точное позиционирование и малая дискретность шага для аккуратных перемещений.
• Плавность хода и сниженный резонанс благодаря пятифазной конструкции.
• Два вала: удобство сопряжения с датчиками обратной связи или дополнительной механикой без вмешательства в основной вал.
• Совместимость с пятифазными драйверами (подключение по схеме, соответствующей требованиям драйвера и мотора).
• Применение: станки ЧПУ, дозаторы, упаковочные и этикетировочные машины, оптические и измерительные системы, конвейерные узлы, текстильное оборудование, позиционеры.

Как понять, что запчасть вышла из строя

• Потеря удерживающего момента при поданном питании, мотор легко проворачивается рукой.
• Неравномерное движение, рывки, «провалы» шагов, пропуски позиций.
• Нетипичный нагрев, запах перегретой изоляции, потемнение выводов или обмоток.
• Повышенный шум, свист, дрожание на низких скоростях, ранее не наблюдавшиеся.
• Аварийные индикации драйвера (перегрузка, короткое замыкание, ошибка фазы).
• Несоответствие сопротивлений обмоток между фазами при проверке мультиметром, пробой на корпус при измерении изоляции.

Типичные причины поломок

• Неправильное подключение пятифазных обмоток или применение неподходящего драйвера.
• Перегрев из-за завышенного тока, недостаточного охлаждения, работы в закрытом объеме без вентиляции.
• Механические перегрузки: заклинивание механизма, превышение допустимых радиальных/осевых нагрузок на вал.
• Несоосность муфты, жесткая передача крутящего момента без компенсации, ударные нагрузки.
• Попадание пыли и влаги, конденсация, коррозия, нарушение целостности кабеля.
• Длительная работа в резонансной зоне без корректной настройки шагового профиля и микрошагов.

Рекомендации по эксплуатации и уходу

• Используйте совместимый пятифазный драйвер, выставляйте ток фаз согласно паспорту Autonics 04K-S525W.
• Обеспечьте теплоотвод: монтаж на металлическое основание, наличие вентиляции, избегайте тепловых «карманов».
• Применяйте эластичные муфты и точную соосность. Не превышайте допустимые нагрузки на валы, особенно на дополнительный вал.
• Защищайте мотор и разъемы от пыли, влаги и масел; используйте экранированные кабели и корректное заземление.
• Периодически проверяйте крепеж, состояние муфт, отсутствие люфтов и биений, целостность кабелей и изоляции.
• Не разбирайте двигатель: подшипники, как правило, не требуют обслуживания в течение срока службы.
• При длительном хранении держите Autonics 04K-S525W в сухом помещении, избегайте конденсата и механических ударов.
• Для контроля состояния измеряйте сопротивление обмоток, проверяйте отсутствие пробоя на корпус мегаомметром, мониторьте температуру корпуса в работе.

Монтаж и замена

Перед заменой убедитесь, что габариты, диаметр и длина валов, тип фланца и электрические параметры двигателя совместимы с узлом машины и установленным драйвером. При переходе на H2400000221 (Autonics 04K-S525W) перепроверьте схему обмоток согласно руководству и выполните пробный прогон без нагрузки, затем под нагрузкой с контролем нагрева и стабильности шагов.

Автономная поставка: двигатель. Дополнительные элементы — муфты, энкодер, кабели, кронштейны — подбираются отдельно по требуемым параметрам.
