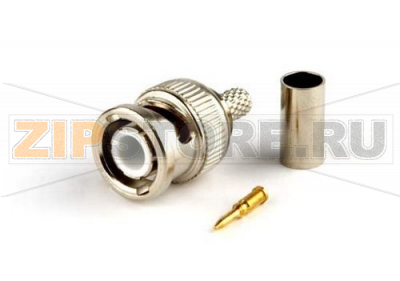

Hyperline CON-BNC-M-RG58-CR Разъем BNC для кабеля RG-58, обжимной

Описание товара

Hyperline CON-BNC-M-RG58-CR — обжимной BNC-разъем для коаксиального кабеля RG-58, предназначенный для построения надежных соединений в системах видеонаблюдения, тестово-измерительной аппаратуре, радиосвязи и сетях с волновым сопротивлением 50 Ом. Конструкция рассчитана на стабильный электрический контакт и механическую фиксацию при многократных подключениях, а обжимной способ монтажа обеспечивает повторяемые результаты при использовании правильного инструмента.

Где применяется

Разъем подходит для подключения камер и видеорегистраторов по коаксиальному тракту, соединения генераторов, осциллографов, анализаторов и другой лабораторной техники, а также для радиолюбительских и профессиональных решений, где требуется компактный байонетный интерфейс с быстрой фиксацией.

Преимущества конструкции

Байонетный замок BNC обеспечивает быстрое соединение с четкой фиксацией, что снижает риск самопроизвольного размыкания. Разъем рассчитан на работу с центральной жилой и оплеткой RG-58, формируя равномерный обжим по гильзе и стабильное положение центрального контакта. Диэлектрическая вставка поддерживает соосность, уменьшая вероятность паразитных отражений сигнала.

Монтаж

1. Подготовьте кабель: снимите внешнюю оболочку и часть экрана, сохранив целостность оплетки и диэлектрика. Центральную жилу зачистите от изоляции.
2. Наденьте на кабель защитную муфту и гильзу. Убедитесь, что элементы ориентированы правильно.
3. Установите центральный контакт на жилу и аккуратно выполните обжим специальной матрицей для RG-58. Избегайте избыточного давления.
4. Надвиньте корпус разъема на кабель, распределите оплетку равномерно, выполните обжим гильзы до плотной посадки.
5. Проверьте соединение: визуально оцените посадку элементов, при необходимости измерьте целостность и сопротивление экрана/жильной цепи.

Для монтажа рекомендуется использовать калиброванный обжимной инструмент и стриппер для коаксиала. Случайные перерезы оплетки и неравномерный обжим снижают ресурс разъема.

Причины поломок

• Неправильный обжим: недожим вызывает повышенное контактное сопротивление и нагрев; пережим деформирует диэлектрик и ухудшает согласование линии.
• Чрезмерные изгибы и рывковые нагрузки на выходе кабеля, ведущие к усталостным трещинам экрана или перелому жилы.
• Коррозия контактов при эксплуатации во влажной или агрессивной среде без герметизации.
• Многократные циклы соединения-разъединения с износом байонетных лепестков.
• Несовместимость по импедансу или применение неподходящего кабеля/инструмента.
• Перегрев при попытке пайки центрального контакта, если он рассчитан на обжим.

Как понять, что разъем вышел из строя

• Периодические пропадания сигнала, повышенный уровень шума, «снежок» в видеосигнале или ощутимое падение уровня на высоких частотах.
• Разъем греется при передаче мощности из-за плохого контакта.
• Люфт или проворачивание центрального контакта, заметный ход корпуса при фиксации в гнезде.
• Следы окисления, потемнение или зеленый налет на металлических частях, трещины диэлектрика.
• Оплетка отходит от гильзы, кабель легко выдергивается из корпуса.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба кабеля — не менее пяти диаметров, не допускайте постоянного натяжения на входе в разъем.
• Используйте защитные колпачки и герметизирующие материалы для уличной установки. Избегайте попадания влаги внутрь.
• Периодически очищайте контакты изопропиловым спиртом, не применяйте абразивы.
• Не смешивайте BNC на 50 Ом и 75 Ом в одном тракте: это ухудшает согласование и увеличивает отражения.
• Всегда фиксируйте байонет до щелчка: неполная фиксация приводит к нестабильному контакту.
• Проверяйте качество обжима при монтаже: равномерность гильзы, отсутствие заломов и выпадения оплетки.
• Храните в сухом помещении, избегайте воздействия агрессивных сред и повышенной температуры.

Hyperline CON-BNC-M-RG58-CR поставляется поштучно и предназначен для систем, где важны стабильные параметры коаксиального соединения и удобство быстрого байонетного подключения. При корректном монтаже и соблюдении рекомендаций по эксплуатации разъем обеспечивает надежную работу в течение всего ресурса кабельной линии.

Основные характеристики
Разъем: BNC
Совместимый кабель: RG-58
Материал: Цинк
Материал изолятора: Полиоксиметилен
Материал муфты: ПВХ
Дополнительные характеристики
Цвет: Серебристый
Количество в упаковке: 1 шт
Вес брутто: 50 г
