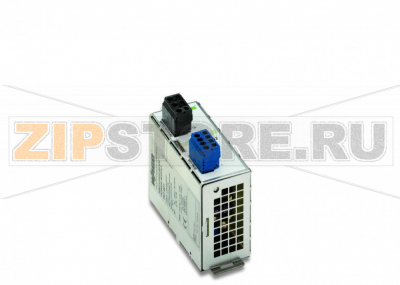

Импульсный источник питания; Classic; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 1,3 A Wago 787-602

Каталожный номер 787-602
Розничная цена
129 $ с НДС
array(34) { ["id"]=> string(6) "170896" ["product_id"]=> string(6) "233510" ["id_1c"]=> NULL ["sku"]=> string(7) "787-602" ["sort"]=> string(1) "1" ["name"]=> string(7) "787-602" ["image_id"]=> NULL ["price"]=> float(12291) ["primary_price"]=> string(10) "129.375066" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(12291) ["unconverted_price"]=> float(129.37) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(12291) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }
12 291 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Источник питания с первичной синхронизацией
  • Совместим с оборудованием с защитой класса I
  • Естественное конвекционное охлаждение при горизонтальной установке
  • Заключён в кожух для использования в распределительных шкафах
  • Электрически изолированное выходное напряжение (SELV) согласно EN 60950-1/UL 60950

Технические данные

Вход

Фазы1
Номинальное входное напряжение Ui nomAC 100 … 240 V; DC 140 … 300 V
Диапазон входного напряженияAC 90 … 264 V; DC 130 … 300 V
Номинальный диапазон частоты сети50 … 60 Hz; 0 Hz
Входной ток Ii≤ 0,3 A (230 VAC)
Ток утечки≤ 0,9 mA
Пусковой ток≤ 25 A
Коррекция коэффициента мощности (PFC)Пассивная
Время удержания при пропадании сети≥ 20 ms (230 VAC)

Выход

Номинальное выходное напряжение Uo nomDC 24 V (SELV)
Диапазон регулировки выходного напряженияDC 22 … 28,8 V (настраиваемое)
Заводская установкаDC 24 V
Номинальный выходной ток Io nom1,3 A (24 VDC)
Точность регулировки≤ 3 %
Остаточная пульсация≤ 100 mV (пик-пик)
Ограничение тока1,5 × Io nom (тип.)
Поведение при перегрузкеЗащита источника питания от перегрузки по току

Сигнализация и коммуникации

Индикация рабочего состоянияЗелёный светодиод (24 V — работа)

Потери/эффективность

Потери мощности Pv≤ 4,9 W (230 VAC; холостой ход)
Макс. потери мощности Pv max.7 W (90 VAC / 24 VDC; 1,3 A)
КПД83 %

Защита предохранителями

Внутренний предохранительT 2 A / 250 V
Внешний предохранитель (требуется)Для питания от DC требуется внешний предохранитель по DC
Автоматический выключатель (внешний)C10 или B10

Защита и безопасность

Испытательное напряжение изоляции (PRI–SEC)DC 4,242 kV
Испытательное напряжение изоляции (PRI–GND)DC 2,2 kV
Испытательное напряжение изоляции (SEC–GND)DC 0,7 kV
Класс защитыI
Степень защитыIP20 (по EN 60529)
Обратное напряжение≤ DC 30 V
Защита от перенапряжений (первичная)Варистор
Защита от перенапряжений (вторичная)Внутренняя схема защиты; ≤ 40 VDC (в аварийном случае)
Защита от короткого замыканияДа (защита от перегрузки по току)
Защита при холостом ходеДа
Параллельная работаНет
Последовательное подключениеДа

Данные соединения

Тип соединения (1)Вход/Выход
Технология соединенияCAGE CLAMP®
Клеммы WAGOСерия WAGO 231
Сечение одножильных проводников0,08 … 2,5 mm² / 28 … 12 AWG
Сечение гибких многожильных проводников0,08 … 2,5 mm² / 28 … 12 AWG
Длина зачистки8 … 9 mm / 0.31 … 0.35 inch
Примечание (сечение проводника)12 AWG: THHN, THWN

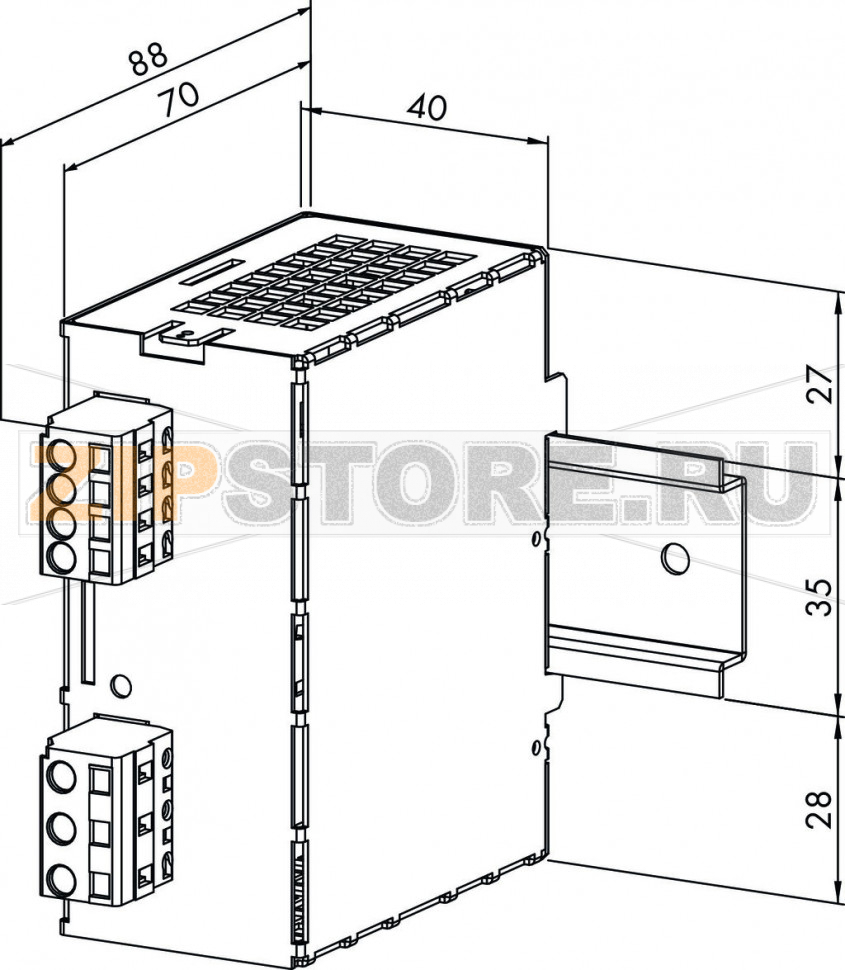

Геометрические данные

Ширина40 mm / 1.575 inch
Высота от верхнего края DIN-рейки95 mm / 3.74 inch
Длина от верхнего края DIN-рейки 35 мм90 mm / 3.543 inch

Механические данные

Способ монтажаDIN-рейка 35 мм

Материалы

Масса300 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)-10 … 70 °C
Температура окружающего воздуха (хранение)-25 … 85 °C
Относительная влажность30 … 85 % (без конденсации)
Дерейтинг-3 %/K (> 50 °C)
Степень загрязнения2
Климатическая категория3K3 (по EN 60721)

Стандарты и спецификации

Маркировка соответствияCE
СтандартыEN 60950-1; EN 61204-3; UL 60950; UL 508; GL

Коммерческие данные

Группа продукции6 (Интерфейсная электроника)
Тип упаковкиBOX
Страна происхожденияDE
GTIN4045454435134
Код ТН ВЭД85044082900

Импульсный источник питания WAGO 787-602 относится к линейке Classic и предназначен для питания промышленной автоматики, оборудования связи, систем безопасности и распределительных щитов. Модель рассчитана на однофазное питание и обеспечивает стабильное напряжение 24 В постоянного тока с током до 1,3 А, достаточным для контроллеров, модулей ввода-вывода, датчиков и исполнительных устройств малой и средней мощности. Благодаря компактному корпусу и монтажу на DIN-рейку устройство легко интегрируется в существующие шкафы и распределительные панели.

Конструкция с естественным конвекционным охлаждением при горизонтальной установке снижает требования к обслуживанию и повышает надёжность. Класс защиты I и степень защиты IP20 подходят для большинства промышленных и коммерческих применений внутри помещений. SELV-выход по EN 60950-1/UL 60950 повышает электрическую безопасность подключаемой нагрузки. Наличие варистора на первичной стороне и внутренней схемы защиты от перенапряжения на вторичной стороне помогает снизить риск повреждений от импульсных помех.

Для эксплуатации WAGO 787-602 не требуется сложная настройка: заводская установка напряжения — 24 В, при необходимости можно подстроить в диапазоне, достаточном для компенсации падений на длинных линиях. Светодиодная индикация состояния упрощает первичную диагностику, а клеммы CAGE CLAMP облегчают быстрый и надёжный монтаж проводников.

Признаки неисправности

  • Отсутствует индикация зелёным светодиодом при наличии входного питания.
  • Выходное напряжение ниже нормы или нестабильно под нагрузкой, частые перезапуски ПЛК/модулей.
  • Сильный нагрев корпуса при номинальной нагрузке, запах перегрева, потемнение пластика возле вентиляционных отверстий.
  • Срабатывание автоматического выключателя на входе, повторяющиеся пуски с высоким пусковым током.
  • Повышенная пульсация на выходе, посторонний высокочастотный звук.

Распространённые причины поломок

  • Перегрев из-за недостаточной вентиляции или превышения допустимой температуры окружающей среды; игнорирование дерейтинга выше 50 °C.
  • Длительная перегрузка или кратковременные, но частые короткие замыкания на выходе.
  • Импульсные перенапряжения в сети (гроза, коммутационные процессы) при отсутствии внешней защиты.
  • Эксплуатация вне допустимого диапазона входного напряжения или с неправильным типом/номиналом внешнего предохранителя при DC-входе.
  • Старение электролитических конденсаторов при высокой температуре и пульсациях.
  • Повышенная влажность и конденсация, загрязнение пылью, агрессивные среды.
  • Нарушение рекомендаций по установке (неверная ориентация, плотная монтажная застройка без зазоров).

Рекомендации по уходу и эксплуатации

  • Обеспечьте горизонтальную установку и свободную конвекцию: выдерживайте рекомендуемые зазоры сверху/снизу и по бокам, не перекрывайте вентиляционные отверстия.
  • Соблюдайте температурный режим; при t окружающей среды > 50 °C снижайте нагрузку согласно дерейтингу.
  • Регулярно очищайте устройство и шкаф от пыли; избегайте конденсации, контролируйте влажность.
  • Проверяйте затяжку клемм, состояние проводников и отсутствие следов перегрева; используйте проводники требуемого сечения.
  • Периодически измеряйте выходное напряжение под нагрузкой и оценивайте пульсации; при отклонениях проводите диагностику.
  • Применяйте входную защиту от перенапряжений (ОПН/варисторы) и правильные внешние предохранители, особенно при питании от DC.
  • Не используйте параллельную работу для увеличения тока; для повышения напряжения допускается последовательное соединение согласно руководству.
  • Закладывайте 20–30% запас по току нагрузки для увеличения ресурса и стабильности.
  • При длительной эксплуатации в тяжёлых условиях проводите профилактическую проверку состояния конденсаторов и термоконтрол.

Соблюдение этих рекомендаций позволит повысить надёжность и срок службы WAGO 787-602, снизить вероятность отказов и обеспечить стабильное питание устройств автоматики в составе распределительных щитов и промышленных систем.
