Технические данные
Вход:
| Phases | 1 |
| Nominal input voltage Ui nom | AC 100 … 240 V |
| Input voltage range | AC 85 … 264 V; DC 120 … 373 V |
| Снижение входного напряжения | -1,5 % / В перем.тока < 110 В перем.тока |
| Nominal mains frequency range | 50 … 60 Hz; 0 Hz |
| Input current Ii | ? 0,9 A (230 VAC; 15 ADC) |
| Discharge current | ? 1 mA |
| Inrush current | ? 8 A (active power factor correction (PFC)) |
| Power factor correction (PFC) | Aktive |
| Mains failure hold-up time | ? 30 ms (230 VAC) |
Выход:
| Nominal output voltage Uo nom | DC 12 V (SELV) |
| Output voltage range | DC 11 … 18 V (adjustable) |
| Factory preset | DC 12 V |
| Nominal output current Io nom | 15 A (12 VDC) |
| Выходная мощность | 180 W |
| Adjustment accuracy | ? 1 % |
| Residual ripple | ? 70 mV (peak-to-peak) |
| Ограничение тока | 1,1 x Ia тип. |
| Поведение системы в случае перегрузки | Форсирование верхней границы TopBoost / PowerBoost /Неизменяющийся ток |
| PowerBoost | DC 30 A (4 s); DC 22,5 A (8 s) |
| TopBoost | DC 55 A (25 ms) |
Signaling and communication

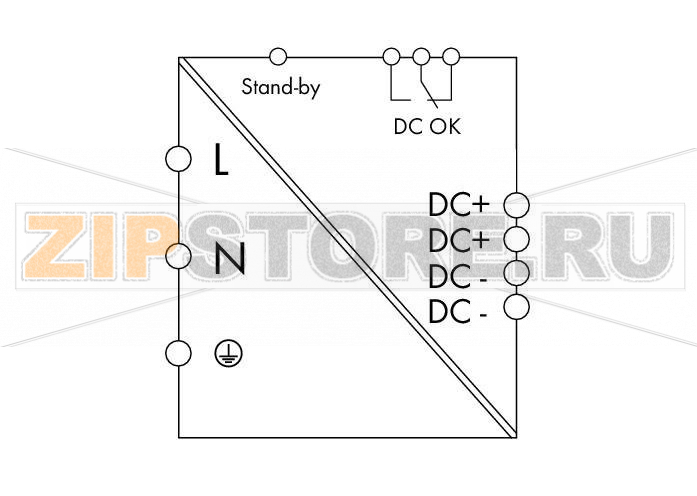

| Сигнализация | 1 x LED DC OK (green) 1 x LED error (red) 1 x stand-by input 1 x Relaiskontakt DC O.K. (changeover contact) |
| Индикация рабочего состояния | LED green (DC OK) LED red (error) |
Снижение эффективности/мощности:
| Power loss Pv | ? 0,8 W (stand-by); ? 4,6 W (no load); ? 23,4 W (nominal load) |
| Efficiency | 87 % |
Защита с помощью предохранителей:
| Внутренний предохранитель | T 6,3 A / 250 В |
| External fuse (required) | an external DC fuse required for DC input voltage |
| Внешний предохранитель | Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C |
Защита и безопасность:
| Insulation voltage (PRI-SEC) | DC 4,242 kV |
| Isolation voltage (PRI-GND) | DC 2,2 kV |
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Класс защиты | I |
| Степень защиты | IP20 (per EN 60529) |
| Feedback voltage | ? DC 25 V |
| категории перенапряжения | II |
| Transient protection, primary | Varistor |
| Защита от короткого замыкания | да |
| Защита без нагрузки | да |
| Параллельная работа | да |
| Последовательное подключение | да |
| Среднее время наработки на отказ | > 500 000 ч (согласно МЭК 61709) |
Данные соединения
| Connection type (1) | Input/Output |
| Технология соединения | Соединение CAGE CLAMP® |
| WAGO terminal | WAGO 231 Series |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Connection type (2) | Signaling |
| Тип соединения 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 733 Series |
| одножильные, соединяемые | 0,08 … 0,5 mm? / 28 … 20 AWG |
| тонкие многожильные, соединяемые | 0,08 … 0,5 mm? / 28 … 20 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
Geometrical Data
| Ширина | 57 mm / 2.244 inch |
| Высота | 163 mm / 6.417 inch |
| Length from upper-edge of DIN-35 rail | 179 mm / 7.047 inch |
| Note on dimensions | Height iincluding female connector |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Вес | 1480 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … 70 °C (Device start at -40 °C type-tested) |
| Surrounding air (storage) temperature | -25 … 85 °C |
| Relative humidity | 5 … 96 % (no condensation permissible) |
| Снижение | -3 % / K (> +50 °C) |
| Степень загрязнения | 2 |
| Климатическая категория | 3К3 (согласно EN 60721) |
Стандарты и спецификации:
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821226475 |
| Customs tariff number | 85044082900 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |

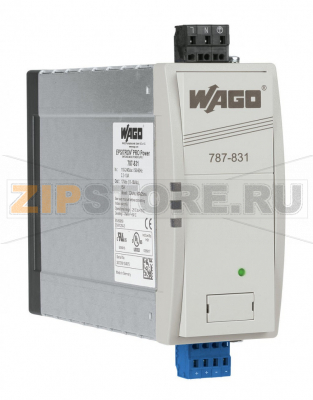

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Импульсный источник питания; Pro; 1-фазн.; Напряжение на выходе 12 В пост. тока; Ток на выходе 15 A; TopBoost + PowerBoost; Контакт пост. тока в норме Wago 787-831.
