| Фазы | 2 3 |
| Номинальное входное напряжение (Ui nom) | (2 / 3) × AC 400 … 500 В |
| Диапазон входного напряжения | (2 / 3) × AC 340 … 550 В; DC 480 … 780 В |
| Диапазон частоты сети | 50 … 60 Гц; 0 Гц |
| Входной ток (Ii) | ≤ 3 × 2 А (340 AC; 40 ADC) |
| Ток утечки | ≤ 1 мА |
| Пусковой ток | ≤ 30 А |
| Коррекция коэффициента мощности (PFC) | Пассивная |
| Время поддержания при пропадании сети | ≥ 15 мс (3 × 400 VAC) |
| Номинальное выходное напряжение (Uo nom) | DC 24 В (SELV) |
| Диапазон регулировки напряжения | DC 22,8 … 28,8 В (регулируемое) |
| Заводская установка | DC 24 В |
| Номинальный выходной ток (Io nom) | 40 А (24 VDC) |
| Выходная мощность | 960 Вт |
| Точность настройки | ≤ 1 % |
| Остаточные пульсации | ≤ 70 мВ (пик–пик) |
| Ограничение тока | 1,1 × Ia, тип. |
| Поведение при перегрузке | TopBoost / PowerBoost / режим постоянного тока |
| PowerBoost | DC 60 А (4 с); DC 50 А (16 с) |
| TopBoost | DC 100 А (50 мс) |
| Сигнализация |

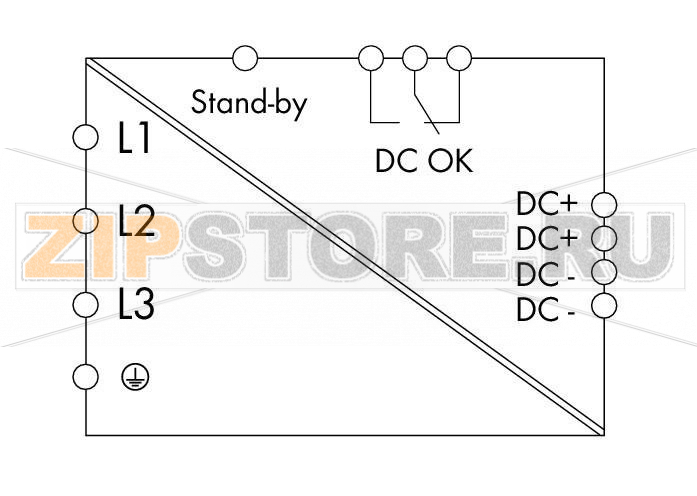

1 × LED DC OK (зелёный) 1 × LED ошибка (красный) 1 × вход «stand-by» 1 × релейный контакт DC OK (переключающий) |
| Индикация состояния |
LED зелёный (DC OK) LED красный (ошибка) |
| Потери мощности (Pv) | ≤ 7 Вт (холостой ход); ≤ 61,5 Вт (номинальная нагрузка) |
| КПД | 93,6 % |
| Внутренний предохранитель | 3 × T 3,2 А / 440 VAC |
| Внешний предохранитель (для DC-входа) | Требуется внешний DC-предохранитель |
| Внешний предохранитель (для AC-входа) |
3 × автомат: 6 А, 10 А, 16 А, характеристика B или C или моторные автоматы, уставка: 3,2 А, диапазон: 2,5 … 4 А |
| Испытательное напряжение (PRI–SEC) | DC 4,242 кВ |
| Испытательное напряжение (PRI–GND) | DC 2,2 кВ |
| Испытательное напряжение (SEC–GND) | DC 0,7 кВ |
| Класс защиты | I |
| Степень защиты | IP20 (EN 60529) |
| Допустимое обратное напряжение | ≤ DC 35 В |
| Категория перенапряжения | II |
| Защита по первичной цепи | Варистор |
| Защита от КЗ | Да |
| Защита при холостом ходе | Да |
| Параллельная работа | Да |
| Последовательное соединение | Да |
| MTBF | > 500 000 ч (IEC 61709) |
| Тип соединения (1) | Вход |
| Технология | CAGE CLAMP® |
| Клемма WAGO | Серия 231 |
| Провод, одножильный | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Провод, тонкий многожильный | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35" |
| Тип соединения (2) | Выход |
| Технология | Push‑in CAGE CLAMP® |
| Клемма WAGO | Серия 831 |
| Провод, одножильный | 0,5 … 10 мм² / 20 … 8 AWG |
| Провод, тонкий многожильный | 0,5 … 10 мм² / 20 … 8 AWG |
| Длина зачистки | 13 … 15 мм / 0,51 … 0,59" |
| Тип соединения (3) | Сигнализация |
| Технология | CAGE CLAMP® |
| Клемма WAGO | Серия 733 (шаг 2,50 мм; совместим с WAGO 787‑844) |
| Провод, одножильный | 0,08 … 0,5 мм² / 28 … 20 AWG |
| Провод, тонкий многожильный | 0,08 … 0,5 мм² / 28 … 20 AWG |
| Длина зачистки | 5 … 6 мм / 0,20 … 0,24" |
| Ширина | 128 мм / 5.039" |
| Высота | 171 мм / 6.732" |
| Длина от верхней кромки DIN-рейки 35 мм | 205 мм / 8.071" |
| Примечание | Высота с учётом ответной части разъёма |
| Тип монтажа | DIN-рейка 35 мм |
| Масса | 2500 г |
| Температура эксплуатации | -25 … +55 °C (пуск при -40 °C, испытано) |
| Температура хранения | -25 … +85 °C |
| Относительная влажность | 5 … 96 % (без конденсации) |
| Дерейтинг | -5 %/K (свыше +45 °C) |
| Степень загрязнения | 2 |
| Климатическая категория | 3K3 (EN 60721) |
| Маркировка соответствия | CE |
| Стандарты | EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508 |
| Группа продукции | 6 (Интерфейсная электроника) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454909925 |
| Код ТН ВЭД | 85044082900 |

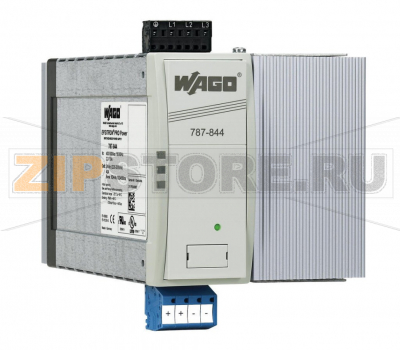

Импульсный источник питания Pro для трёхфазных сетей с выходом 24 В постоянного тока и током 40 А предназначен для стабильного питания промышленной автоматики, приводов и ответственных нагрузок. Благодаря функциям TopBoost и PowerBoost устройство уверенно переносит кратковременные пиковые токи и запуск мощных потребителей, не «просаживая» шину питания и не отключая чувствительные узлы. Наличие входа «stand‑by» позволяет дистанционно отключать выход для энергосбережения и сервисных работ. Релейный контакт «DC OK» обеспечивает простое включение источника в систему мониторинга состояния.
Конструкция рассчитана на установку на DIN‑рейку в шкафах управления. Естественная конвекция при горизонтальном монтаже упрощает эксплуатацию, снижает требования к обслуживанию и делает систему менее зависимой от вентиляторов. Электрическая развязка и соответствие требованиям SELV повышают безопасность конечной установки. Поддерживается параллельная и последовательная работа, что облегчает масштабирование мощности и повышение отказоустойчивости. Подключение выполнено на клеммах WAGO: силовые цепи — с пружинной технологией быстрого монтажа, цепи сигнализации — через разъём со шагом 2,50 мм (например, WAGO 787‑844), что ускоряет инсталляцию и сервис.
WAGO 787‑844 применяется в системах ПЛК, распределённых вводов‑выводов, линиях розлива и упаковки, конвейерах, станках и шкафах питания, где важны высокая готовность, низкие пульсации и стабильность напряжения при переменной нагрузке. Защитные функции, в том числе ограничение тока и устойчивость к коротким замыканиям на выходе, минимизируют риск повреждения оборудования и простоев.
